红色船型翘板电源切换开关结构

　　这类翘板式转换开关常见于中小型电控箱、测试治具、桌面设备、电源分配模块以及需要人工切换通断状态的仪器面板上。它的核心作用是通过按压翘板的两端完成触点状态切换，为操作者提供明确的开合位置反馈。相比圆形按钮，红色宽面按键在密集面板中更容易识别，也便于戴手套或视线受限时快速操作。

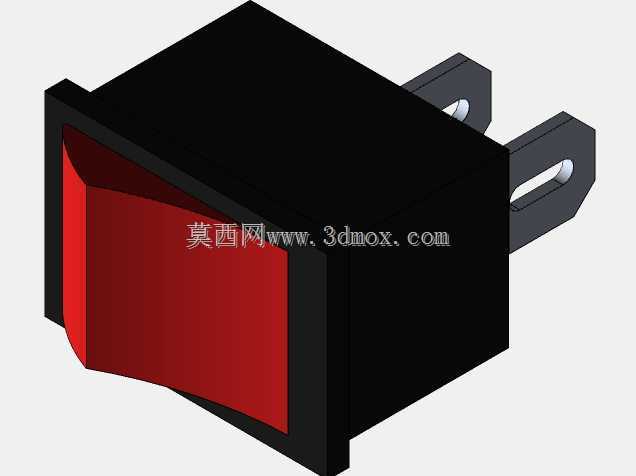

　　从结构上看，模型主体由黑色绝缘基座、红色弧形翘板和两侧带安装孔的固定耳组成。基座承担内部触点支撑、绝缘隔离和外部定位功能，外观采用方正块状造型，边角保留必要的脱模与装配斜度。红色按键面略微外凸并带弧度，按压行程集中在翘板前缘，后部通过转轴区域与基座配合，形成稳定的翻转支点。两侧伸出的安装耳并非装饰件，而是面板固定的关键边界，耳片上的开孔用于穿入螺钉或卡入预装支架，限制开关在面板开孔内的转动与窜动。

　　建模时需要优先处理的是安装边界，而不是外观曲面。面板开孔尺寸、基座插入深度、安装耳间距以及耳孔中心距共同决定了该件能否直接落入实际设备。若开孔过大，开关会在面板内松动；若基座后方预留深度不足，焊接端子或接线空间会与箱体内部筋位干涉。模型中两侧耳片的厚度、开孔位置和基座宽度应保持一致的装配基准，这样在生成工程图或导入装配体时，才能直接用于干涉检查。

　　功能设计上，翘板与基座之间需要预留均匀的活动间隙。间隙过小会导致按键卡滞，尤其在塑料件受热膨胀或喷涂面板厚度偏差时更明显；间隙过大则会出现晃动，影响手感并可能让粉尘进入触点腔。红色按键表面可做细微防滑纹理，模型中以平滑弧面表达即可，重点是保证翘板旋转轴线与基座两侧支撑位同轴。基座后部通常用于容纳动触点、静触点、弹簧和端子，虽然外部模型不必完整还原全部内部零件，但外形应为这些元件留下合理腔体。

　　在设备选型阶段，工程师会把这种开关作为面板人机界面的一部分来考虑。它适合电流不大但操作频繁的控制回路，例如电源投入、功能模式转换、信号旁路或本地远程切换。红色一般用于醒目提示，若用于紧急断电以外的普通控制，还需结合设备标识体系确认颜色规范。安装时，开关从面板前方插入，后方通过螺母、卡扣或螺钉锁紧，接线端则根据实际型号选择快插端子、焊片或螺钉压接结构。

　　三维建模过程中，方正基座可先由整体块料切除腔体，再补充安装耳、定位台阶和按键避让槽。翘板部分不宜做成完全平板，应按实际按压轨迹建立弧形表面，并在与基座交界位置留出限位面，以表达按下和抬起两个状态的机械止点。两侧固定耳的开孔需与基准面保持明确尺寸关联，便于后续调整面板厚度或螺钉规格。对于装配练习而言，该模型能够训练塑料外壳、活动按键、安装孔位和内部腔体之间的尺寸协调，也适合用于电气控制柜面板布局、小型仪器外壳设计以及电子元器件库的建立。
