承插焊接式管件弯头三通管盖DN25DN50

　　在化工流体输送、市政给排水、工业制程管路系统的搭建与改造作业中，承插焊接类管件是小口径高压管路连接的核心配套部件，本次涉及的DN25、DN50两个公称通径规格的弯头、三通、管盖组合件，覆盖了小口径管路最常用的转向、分流、末端封堵三类核心连接需求，适配多数工业现场小口径支管、仪表引压管、辅助工艺管路的布设要求。从实际应用场景来看，这类承插焊管件多用于公称压力不超过10MPa的输送场景，包括压缩空气管网分支、冷却水回路转向、液压系统辅助油路、腐蚀性介质输送支管等，相比螺纹连接的管件，承插焊接的连接形式不存在螺纹间隙泄漏的风险，焊接完成后管路整体刚性更强，抗振动、抗压力波动的表现更优，尤其适合管路存在周期性振动、介质温度交变的工况，

　　能有效降低长期运行过程中的接头泄漏概率。从产品功能特性来看，90°承插弯头主要用于管路的直角转向，可根据现场布管空间选择长半径或短半径结构，本次配套的弯头采用常规长半径流道设计，介质转向时的局部阻力损失更小，能减少管路运行时的压损，降低输送泵的负载；等径承插三通用于管路的等径分流，可实现单路输入双路输出或者双路汇合单路输出的流向切换，三个接口的承插深度保持一致，焊接时能保证各方向的管材插入深度统一，避免出现某一侧插入过短导致焊接强度不足的问题；承插管盖用于管路末端的封堵，相比丝堵类封堵件，承插焊管盖与管材焊接后形成完整的封闭结构，不存在螺纹锈蚀后无法拆卸的问题，适合长期封闭的管路末端使用。在设计思路层面，

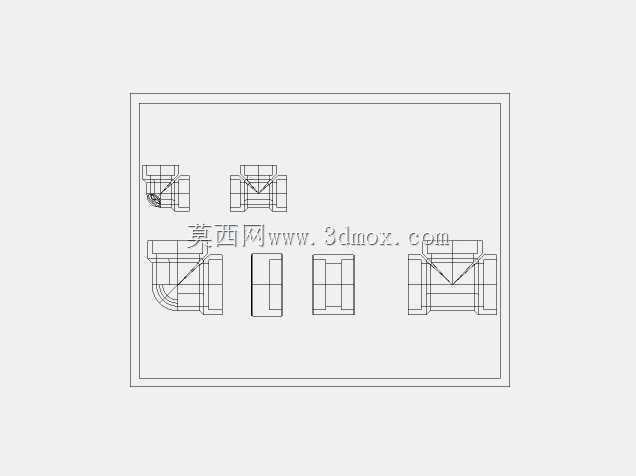

　　这套管件的承插内径严格匹配对应公称通径的无缝钢管外径，DN25规格适配外径32mm的管材，DN50规格适配外径57mm的管材，承插孔的深度按照承压管路设计规范取值，既保证管材插入后有足够的焊接贴合面，又不会因为插入过深导致管路内部流道截面缩小，管件内部的流道过渡处均做了圆角处理，避免直角台阶造成的介质紊流，减少介质内杂质在拐角处的沉积。外形尺寸与安装边界方面，DN25规格的弯头中心至端面的距离为38mm，三通的中心至各端面距离为38mm，管盖的总长度为25mm；DN50规格的弯头中心至端面距离为64mm，三通的中心至各端面距离为64mm，管盖总长度为35mm，安装时需要在管件连接位置预留至少20mm的焊接操作空间，

　　相邻两个管件的直线段间距不小于管材外径的1.5倍，避免焊接时热量集中影响相邻焊缝的质量，承插接口处预留了1mm左右的焊接间隙，既可以补偿焊接时的热膨胀量，又能保证焊料充分填充接口缝隙，形成均匀的焊脚结构。在实际选型搭配时，这类承插焊管件需要和对应材质的无缝钢管配合使用，常用材质包括20#碳钢、304不锈钢、316L不锈钢，可根据输送介质的腐蚀性、工作温度范围选择对应材质，安装时需要先将管材插入端的毛刺、氧化层打磨干净，插入承插孔后保证接口处的间隙均匀，采用氩弧焊打底、电弧焊盖面的焊接工艺，焊接完成后需要对焊缝进行渗透检测，确保不存在气孔、裂纹等焊接缺陷，管路试压时需要逐步升压至工作压力的1.5倍，保压30分钟无泄漏即可投入使用。相比法兰连接的小口径管件，承插焊管件的整体体积更小，安装时不需要预留法兰盘的螺栓操作空间，在空间紧凑的设备内部管路布设场景中优势明显，同时整体重量更轻，能降低管路支架的承重负载，尤其适合高空布设的小口径工艺管路。在三维建模过程中，这套管件的模型严格按照实际加工尺寸绘制，承插孔的公差、焊脚的预留尺寸、流道的过渡圆角都和实际产品保持一致，可直接用于管路系统的三维布管干涉检查，提前预判安装过程中可能出现的空间冲突问题，减少现场安装时的切管、返工概率，也可用于预制加工的管件下料统计，准确统计不同规格管件的用量，为材料采购、预制加工提供准确的尺寸依据。
