不锈钢螺旋式通风网格面板设计

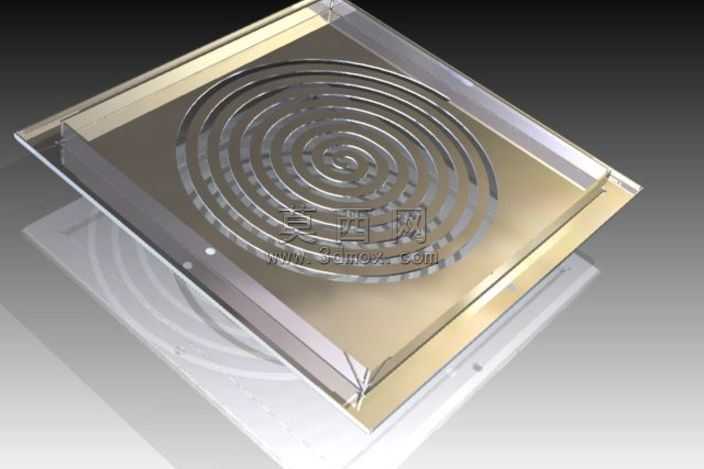

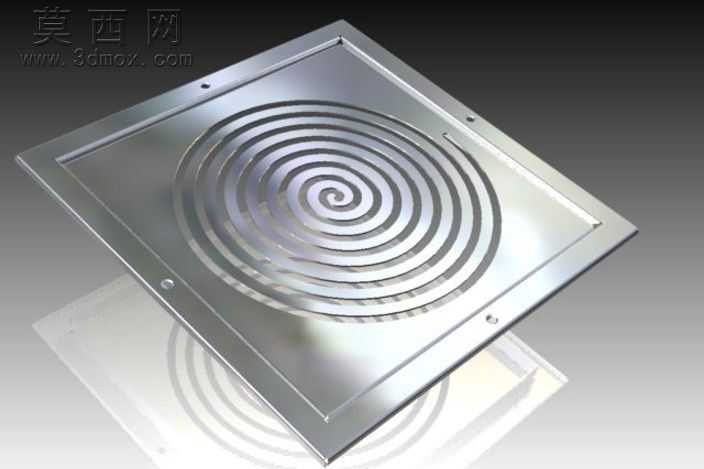

本款通风网格面板采用三维参数化建模方式完成整体设计，建模过程中首先以正方形金属基板为基础载体，精准定位四个边角的安装孔位，确保后续安装时的对位精度与固定稳定性。面板核心通风区域采用等距螺旋涡线作为通风槽的排布基准，通过草图绘制连续平滑的阿基米德螺旋线，再以均匀槽宽对螺旋线进行双向偏移，形成连续贯通的通风缝隙结构，既保证了通风区域的有效过风面积，也通过螺旋形态的规整排布提升了面板整体的视觉精致度。材质设定上选用哑光拉丝不锈钢作为主体材质，渲染阶段调整金属材质的反射粗糙度与环境贴图参数，还原不锈钢材质特有的细腻金属光泽与轻微拉丝纹理，同时对通风槽的边缘做微小倒角处理，避免锐边结构带来的加工与使用安全隐患，也让光线照射下的槽边过渡更加自然柔和。结构设计上兼顾通风效率与防护性能，螺旋式的槽道排布在保证空气顺畅流通的同时，能够对大体积异物形成有效遮挡，避免异物直接穿过通风口进入内部空间；基板边缘采用折边强化结构，提升整块面板的结构刚性，减少薄不锈钢板在加工与使用过程中出现的形变问题。设计过程中反复调整螺旋线的圈数与槽宽比例，在保证面板整体结构强度的前提下最大化通风有效面积，同时让螺旋纹理从中心向外均匀扩散，形成规整对称的视觉效果，适配室内通风系统、设备散热风口等多种安装场景，简洁的金属外观也能与不同风格的装修或设备外壳形成良好的视觉搭配。建模完成后通过渲染软件调整光照角度，突出不锈钢面板的金属质感与螺旋槽的立体层次，完整呈现产品的结构细节与外观特质。
