手持式密封胶涂抹器三维结构设计

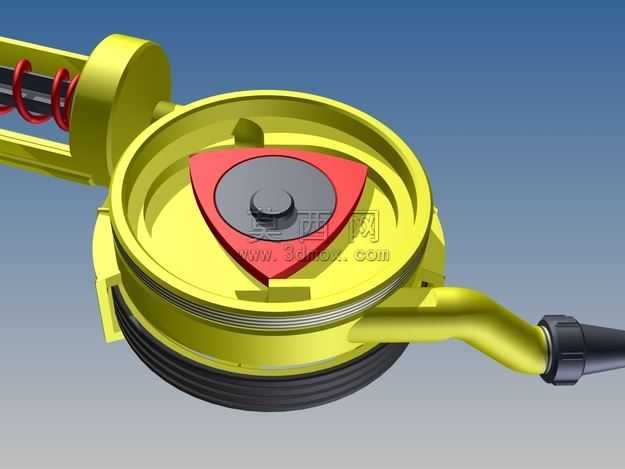

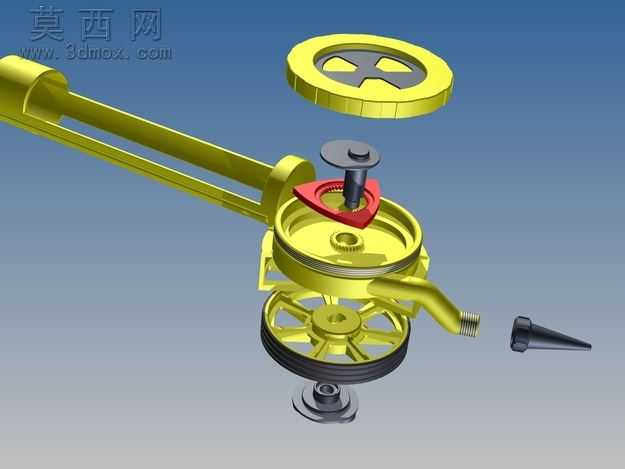

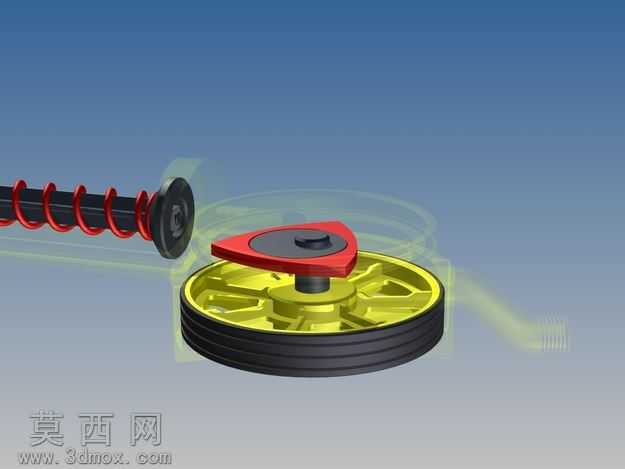

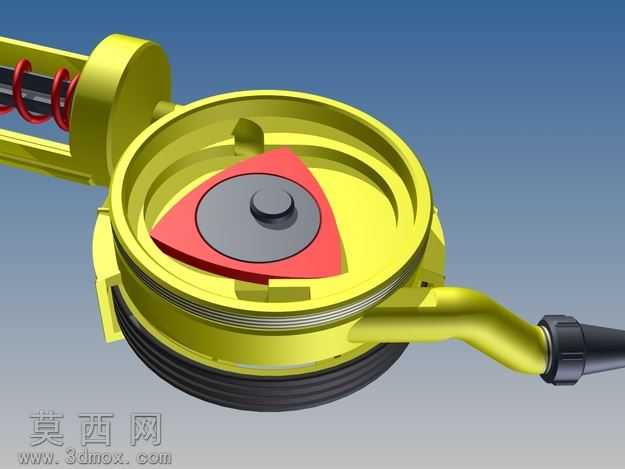

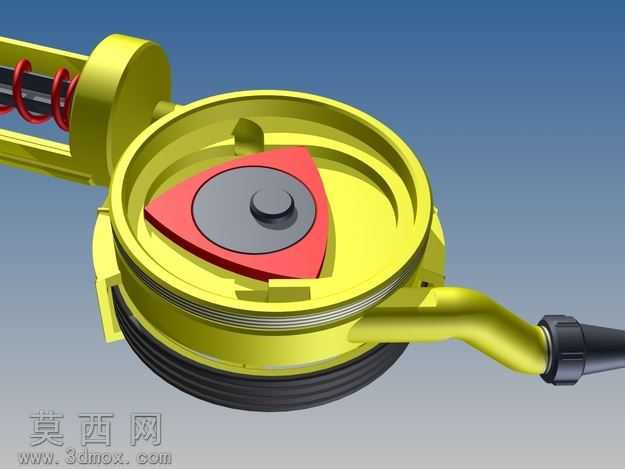

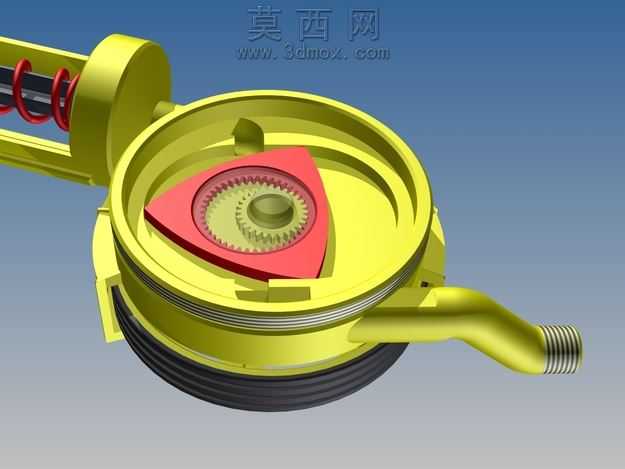

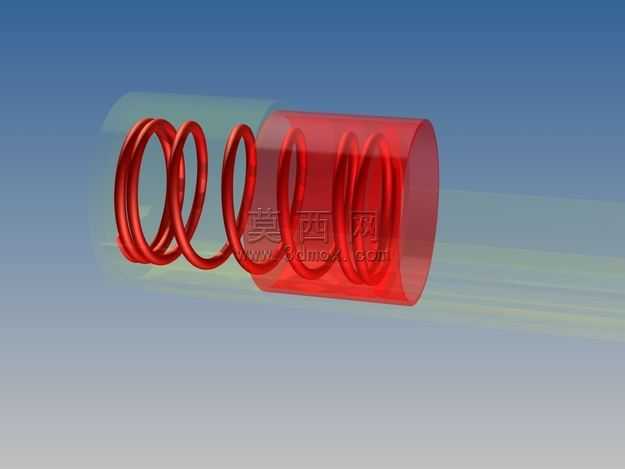

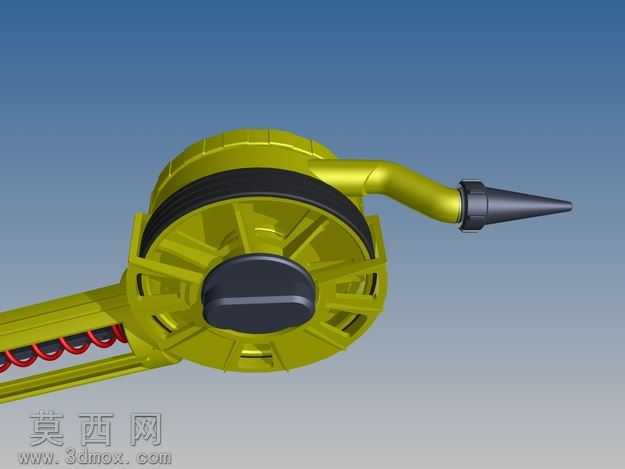

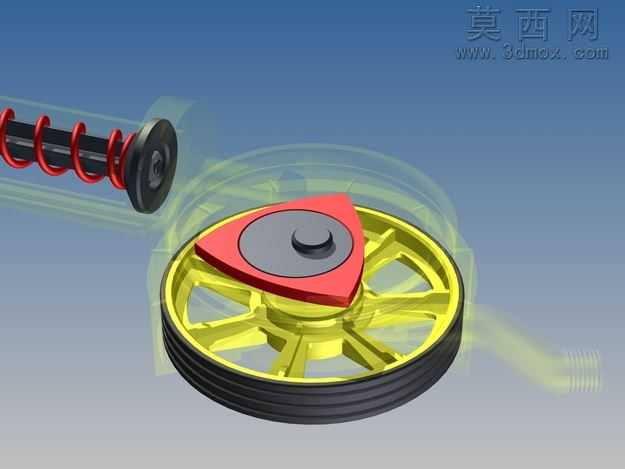

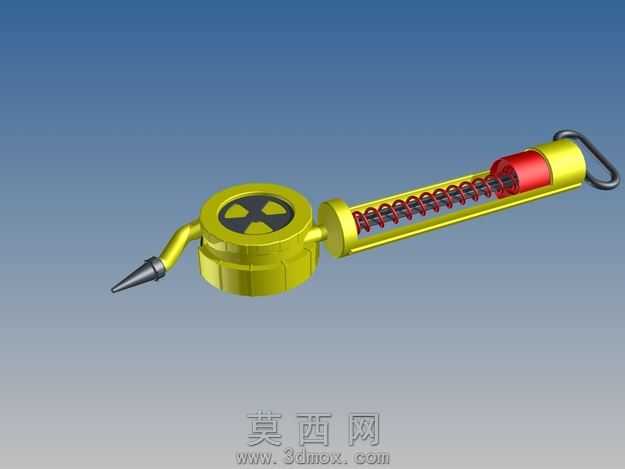

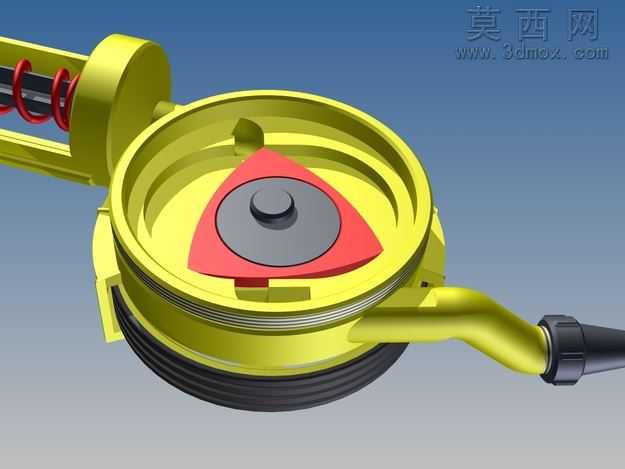

本模型为手持式密封胶涂抹器的完整三维设计成果，采用Autodesk Inventor完成全参数化建模，整体结构围绕建筑工地恶劣使用场景展开设计，兼顾操作便携性与出胶稳定性。建模过程中对核心传动结构做了精准还原：采用偏心驱动凸轮泵作为核心送胶机构，驱动轮直接连接转子偏心轴，驱动轮圆周长度设定为333毫米，每转动3转即可实现15毫升的密封胶排量，出胶嘴直径设置为2.18毫米，保证出胶流量均匀可控，适配建筑施工中密封填缝的常规作业需求。模型完整还原了快装快卸结构，黑色推杆可完全缩进，实现胶筒的侧方加载与释放，无需额外辅助工具即可完成胶筒更换，操作端设置小尺寸长弹簧推柱，可精准锁定密封胶在泵轮驱动路径上的作业位置，避免作业过程中胶筒移位漏胶。结构设计上做了快拆清洁考量，泵体与流道部分可快速拆解，流通通道直径设置为10毫米，方便作业后清理残留胶体，降低维护难度。泵体转子采用高硬度耐磨材质设定，可适配5-13毫升区间的不同粘度密封胶输送，通过更换不同口径的出胶喷头即可适配不同流量的涂胶作业需求，拓展设备适用场景。整机外壳除核心弹性部件外全部采用ABS塑料材质设定，建模时对壳体的防滑纹理、尾部挂环、握持区的红色防滑垫都做了细节还原，既保证整机重量轻便易携带，又能耐受建筑工地的磕碰、粉尘等恶劣使用环境。模型还对偏心轴驱动泵的约束关系做了完整动画适配，可直观演示驱动轮转动、胶液泵送、出胶的完整作业流程，所有装配部件都保留了完整的装配约束关系，可直接用于结构验证、作业演示与后续优化改型，整体结构紧凑，握持角度符合人体工程学设计，长时间手持作业不易产生疲劳。
