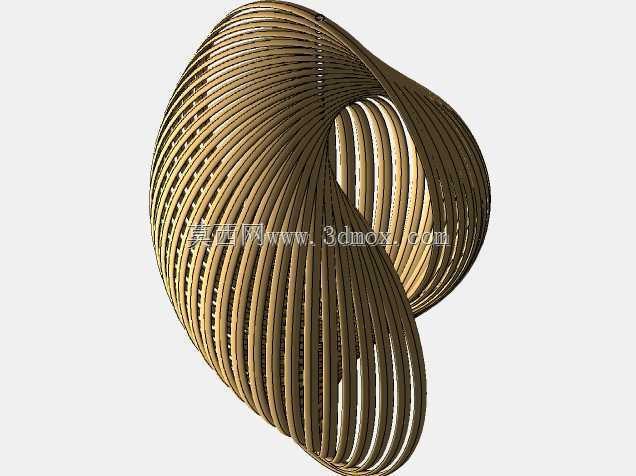

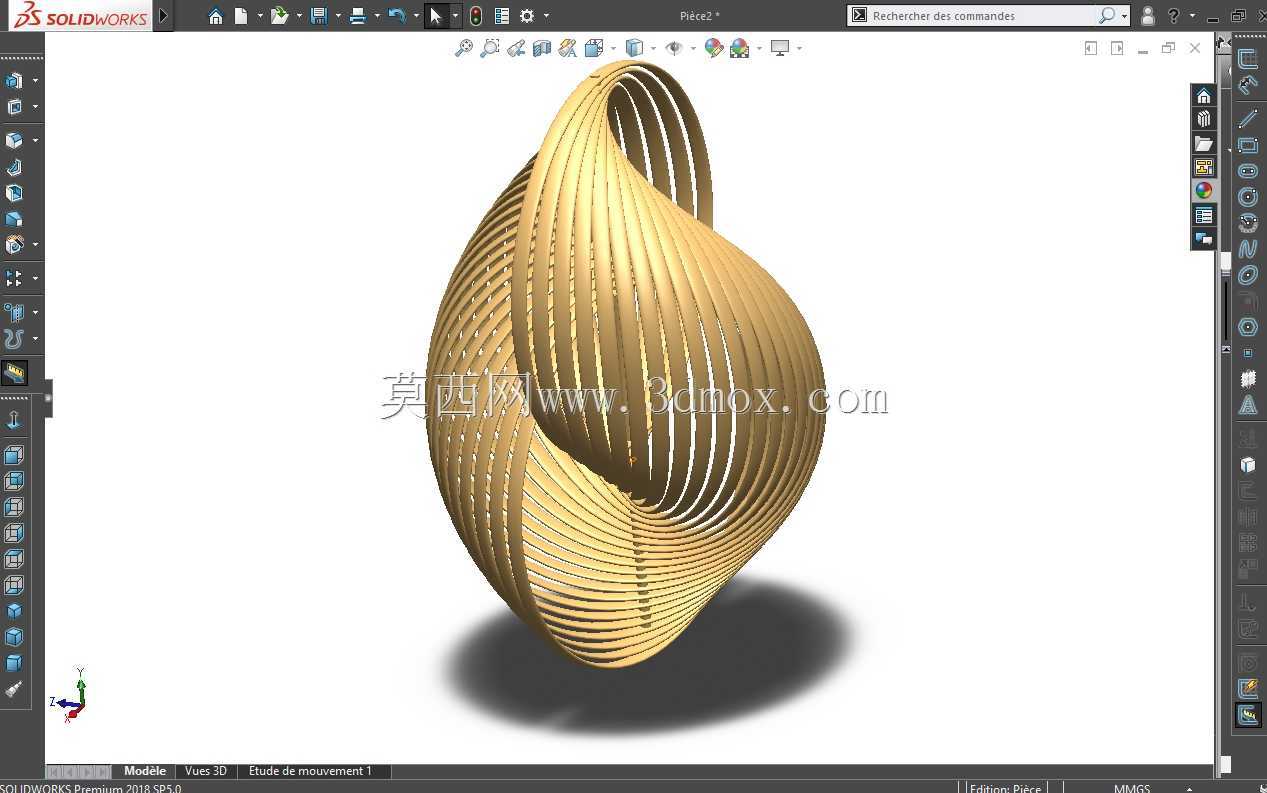

参数化螺旋镂空艺术曲面造型结构

　　该曲面造型采用连续扭转的闭合环带结构，整体以中心对称的螺旋形态为基础，通过等距偏移的层叠条带构建出完整的镂空壳体，条带之间保持均匀的间隙，既保证了整体形态的视觉通透感，也让结构在受力时能够通过连续的曲面路径分散应力，避免局部应力集中的问题。从结构设计逻辑来看，这类曲面造型最初的应用场景多集中在公共空间艺术装置、文创产品外观结构以及高端设备的装饰性外壳领域，在实际落地加工时，可根据使用场景选择不同的加工工艺，若用于室内装饰摆件，可采用金属3D打印直接成型，条带的厚度可根据摆件的整体尺寸调整，小尺寸摆件条带厚度控制在1.5-2mm即可保证足够的结构强度，大尺寸户外装置则需要将条带厚度提升至5-8mm，同时在条带内部增加隐形的加强筋结构，避免户外风力载荷导致的结构变形。

　　在建模过程中，首先需要构建基础的螺旋引导线，引导线的曲率需要全程保持G2连续，避免出现曲率突变导致后续条带偏移时出现破面，条带的宽度沿着螺旋路径做渐变处理，在形态扭转的收窄位置适当收窄条带宽度，保证间隙的均匀性，不会出现局部条带挤压重叠的问题。很多工程师在做这类螺旋曲面建模时，容易忽略曲面的法向一致性，导致后续加厚或者抽壳时出现壁厚不均的问题，实际操作时需要在每一步曲面生成后检查法向方向，统一所有曲面的法向指向外侧，才能保证后续实体化操作的成功率。

　　从安装边界来看，这类造型如果作为独立摆件使用，底部需要设计一个平整的安装接触面，接触面的直径不小于整体造型最大外径的1/5，才能保证放置时的稳定性，不会出现侧翻的问题；如果是作为设备外壳的装饰罩使用，则需要在造型的内侧预留安装卡扣或者螺柱的位置，安装位需要避开镂空的间隙区域，选择条带的实体部分做安装凸台，凸台的高度根据内部设备的装配间隙调整，保证安装后外表面不会出现凸点，破坏整体的流线型视觉效果。

　　在实际的工程应用中，这类连续螺旋曲面的结构也常被借鉴到流体导流部件的设计中，均匀的层叠间隙可以让流体通过时形成稳定的层流状态，降低流体通过时的紊流噪音，不过应用在流体场景时，需要对条带的边缘做倒圆角处理，圆角半径不小于0.5mm，避免尖锐边缘切割流体产生涡流。另外在做镂空结构的强度校核时，不能直接用实体的受力分析参数计算，需要考虑镂空带来的截面削弱，根据条带的实际总截面积重新核算结构的承载能力，尤其是应用在有振动工况的场景下，需要调整条带的排布密度，适当增加条带数量提升整体结构的固有频率，避免共振问题。

　　很多初学者在做这类艺术曲面建模时，习惯直接用实体扫描然后做阵列切除，这种方式很容易在扭转位置出现特征失败，正确的思路应该是先做整体的曲面构形，确认曲面的连续性和形态符合要求后，再通过曲面偏移生成实体结构，这样可以保证每一根条带的形态都和基础曲面保持一致，不会出现阵列后形态走形的问题。另外在做渲染效果验证时，这类金属质感的曲面需要调整好环境光的反射角度，才能体现出层叠条带的层次感，实际加工如果采用抛光金属材质，表面的粗糙度需要控制在Ra0.8以下，才能呈现出流畅的金属反光效果，若采用哑光材质，则可以适当降低表面粗糙度要求，控制在Ra3.2即可满足视觉需求。
