防滑纹理握柄式机械脚钉结构设计

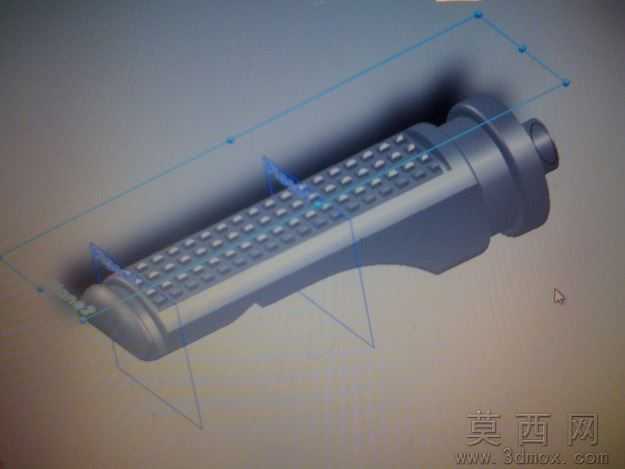

本作品为柱形脚钉构件的三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先通过旋转凸台命令生成构件的主体回转基体，精准控制两端轴径的过渡圆角与同轴度公差，保证后续装配环节的配合精度。针对构件握持区域的防滑需求，设计人员采用线性阵列结合随形变化的特征命令，在握柄段外圆周面均匀排布矩阵式凸点纹理，每个凸点的拔模角度、凸起高度均经过反复参数调试，既保证握持时的摩擦力足够，又避免凸点过于尖锐造成使用中的剐蹭问题。构件两端的连接轴段分别设计了定位轴肩与装配倒角，轴肩端面的平面度通过建模时的几何约束严格控制，倒角尺寸匹配通用装配的导入需求，减少实际装配时的对位难度。渲染环节采用哑光金属材质赋予构件主体，模拟钢制五金件经喷砂处理后的表面质感，凸点纹理区域通过材质粗糙度参数的细微调整，与基体表面形成微妙的质感差异，突出防滑结构的视觉辨识度。场景布光采用三点光源布局，主光源从侧上方投射，清晰勾勒出柱体的轮廓曲线与凸点的立体形态，辅助光源补充暗部细节避免结构阴影过深丢失细节，背光源强化构件边缘轮廓，让整体渲染效果更具工业产品的真实质感。设计过程中充分考量了该脚钉的实际使用场景，整体结构无多余冗余特征，壁厚均匀符合机加工或压铸成型的工艺要求，所有棱边均做了R0.3以上的圆角处理，避免应力集中问题提升构件的使用寿命，防滑纹理的排布密度经过人机工程学验证，握持施力时的受力分布均匀，既满足功能需求又兼顾了外观的规整性。
