日常休闲系带鞋三维结构设计模型

　　在鞋履产品的结构开发环节，三维模型的搭建是衔接外观创意与量产落地的核心步骤，本次呈现的系带休闲鞋模型，覆盖了从鞋楦基准到各部件装配的完整结构逻辑，可直接用于鞋款开模前的结构校验、人机适配验证以及外观方案迭代。日常通勤类休闲鞋的核心使用场景覆盖城市步行、短途出行、日常办公等多元场景，这就要求鞋体结构在贴合脚型的基础上，兼顾弯折韧性、支撑性与轻量化表现，建模过程中首先以标准成年男女通用脚型数据为基准搭建鞋楦内核，鞋内腔的弧度完全匹配人足自然站立时的足弓曲线，鞋口位置做了1.2度的外扩处理，避免穿脱过程中对脚踝部位造成摩擦卡压，鞋帮高度控制在踝骨下方15mm位置，既保证日常行走时的脚踝活动自由度，又能给到足踝侧面足够的软性支撑。

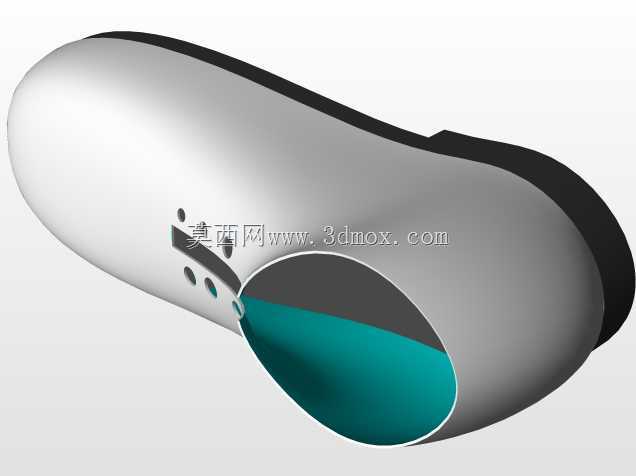

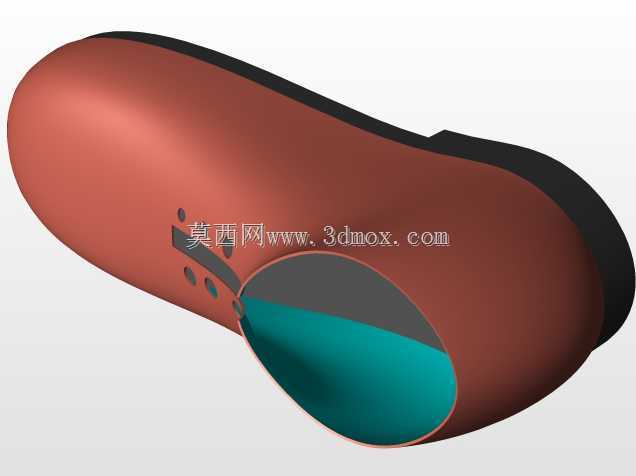

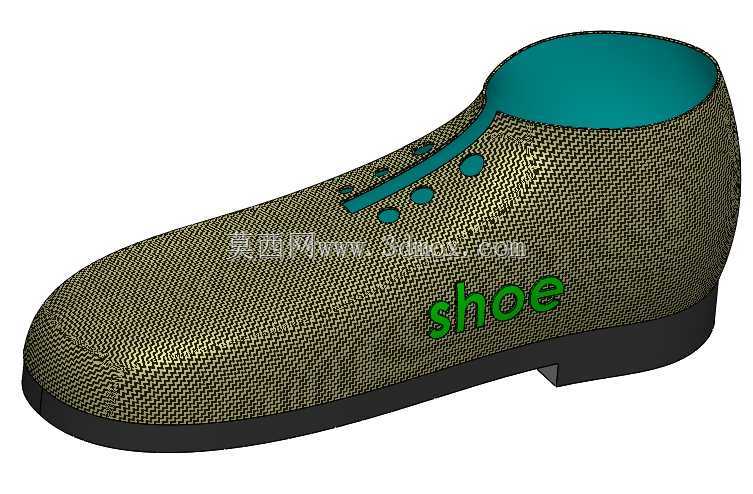

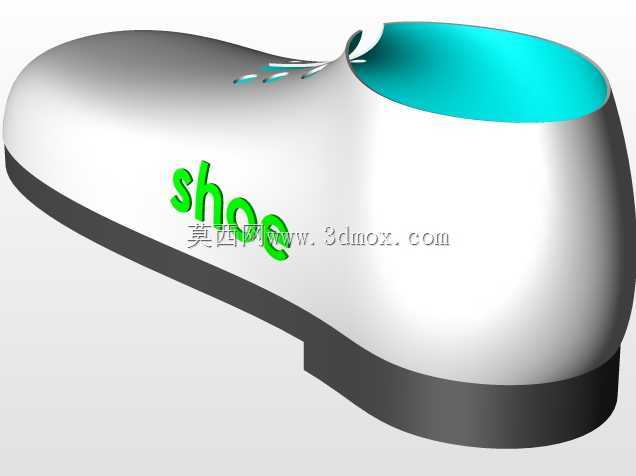

　　鞋身主体的曲面构建采用多段G2连续曲面拼接，从鞋头位置的圆润过渡到鞋腰位置的收窄线条，再到鞋后跟位置的加固弧度，每一段曲面的曲率都经过反复调整，鞋头位置预留了10mm的脚趾活动余量，避免长距离行走时脚趾顶到鞋头造成不适，鞋身侧面的鞋带孔位按照等距排布逻辑设置，相邻孔位的中心间距保持在18mm，孔位距离鞋口边缘的垂直距离为12mm，既保证鞋带系紧后能均匀包裹足背，又不会因为孔位过于靠近边缘造成鞋帮面料拉扯变形。鞋身面料的纹理表现还原了梭织面料的编织肌理，这种肌理对应的实际面料具备良好的透气性与抗皱性，适合日常长时间穿着，鞋身侧面的标识区域做了下沉0.3mm的凹槽设计，后续量产时可通过压印、刺绣或者胶印的方式实现品牌标识的附着，

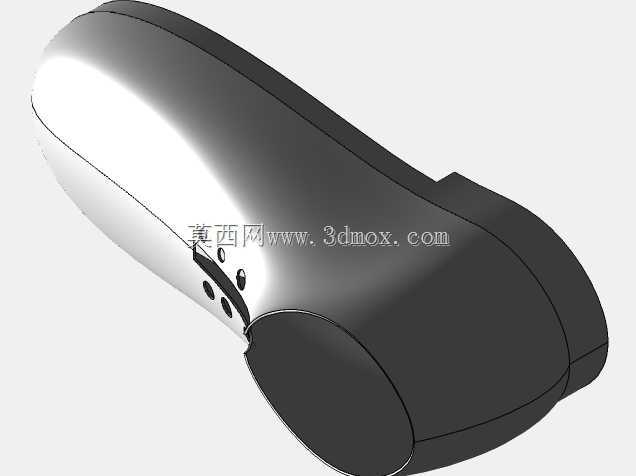

　　不会因为标识凸起造成穿着时的异物感。鞋底部分采用分层结构设计，外底边缘做了2mm的上包处理，能够在日常行走碰到硬物时给到鞋身侧面足够的防护，外底的接地平面做了细微的弧度处理，前掌位置的弯折槽对应人足行走时的弯折轴线，保证行走时鞋底能跟随脚掌自然弯折，不会因为鞋底刚度过大造成行走疲累，鞋跟位置的高度差控制在12mm，符合日常休闲鞋的跟高设定，既不会因为跟高过低造成足跟缓冲不足，也不会因为跟高过高影响长时间行走的稳定性。鞋内腔的衬里部分做了独立的曲面分层，衬里与鞋帮外层面料之间预留了0.8mm的间隙，用于填充缓冲泡棉，这部分间隙的均匀性直接影响成品鞋的穿着舒适度，建模过程中通过偏移曲面命令结合局部曲率调整，

　　保证整个内腔间隙的误差控制在0.1mm以内，避免出现局部填充过厚或者过薄的问题。从安装边界与适配性来看，该模型的整体尺寸适配35-44码的常规鞋号缩放，建模时采用参数化驱动的方式搭建，调整鞋楦长度参数时，鞋身曲面、鞋底结构、鞋带孔位都会按照比例同步调整，不需要重新拆分曲面，能够大幅缩短同鞋型不同码数的开发周期。在实际的产品开发流程中，这类完整的鞋体三维模型还可以用于虚拟试穿测试，通过导入人体足部生物力学模型，模拟行走、跑跳等不同动作下鞋体与足部的接触压力分布，提前调整鞋腰位置的收紧度、鞋跟位置的包裹角度，减少实体样鞋的打版次数，降低开发成本。相较于传统的二维鞋样设计，三维模型能够直观呈现各个部件的装配关系，比如鞋帮与鞋底的粘合边界、鞋带孔的加固片位置、后跟港宝的嵌入区域，这些结构在二维图纸上很难清晰表达空间位置关系，通过三维模型可以直接校验各个部件之间是否存在干涉，粘合面的宽度是否满足工艺要求，比如鞋帮与外底的粘合面宽度控制在6mm，能够保证粘合后的剥离强度满足日常穿着的耐用性要求，不会轻易出现开胶问题。鞋口位置的包边结构也做了独立的建模，包边的折叠厚度预留了1mm，匹配常规的鞋口包边工艺，后续导出工程图纸时可以直接提取各个部件的展开轮廓，用于面料裁切模具的制作，不需要再反复核对尺寸。
