L型直角承重置物架支撑固定支架结构

　　日常工装搭建、仓储置物、设备侧装辅件配置场景里，这类L型直角支架的应用覆盖率极高，小到实验室传感器安装位的侧装固定，大到仓储轻型货架层板的边角支撑，甚至工业设备外走线槽的悬空承托，都能看到这类结构的身影。区别于普通直片式连接件，直角弯折的结构形态刚好匹配两个垂直安装面的受力传递需求，能将垂直方向的载荷通过弯折处的加强结构分散到两个安装基面，避免单点受力导致的连接失效。

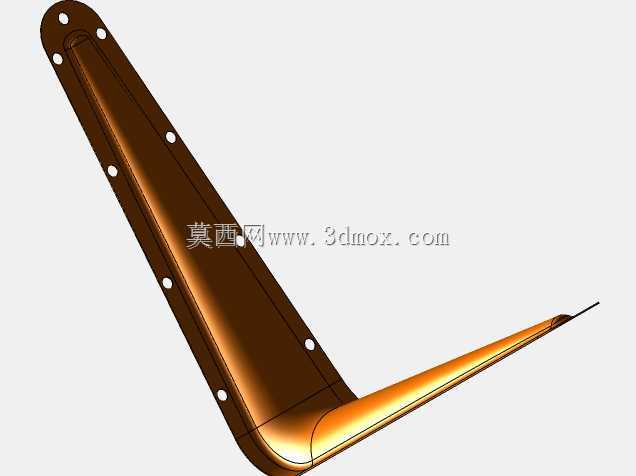

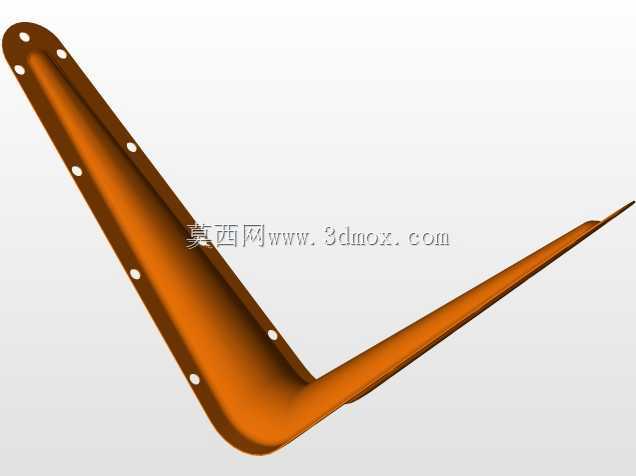

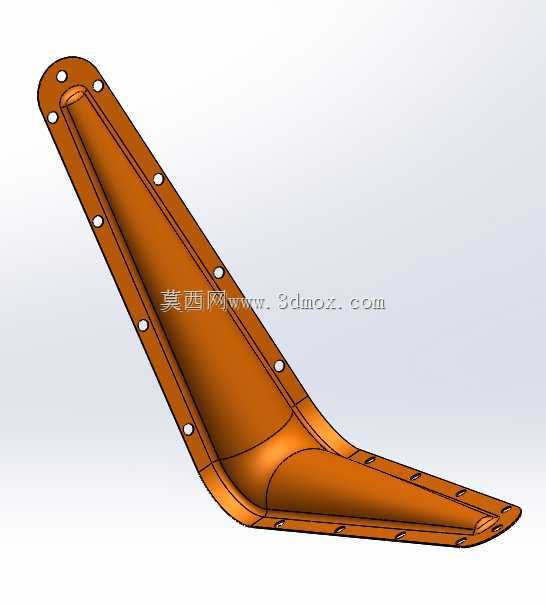

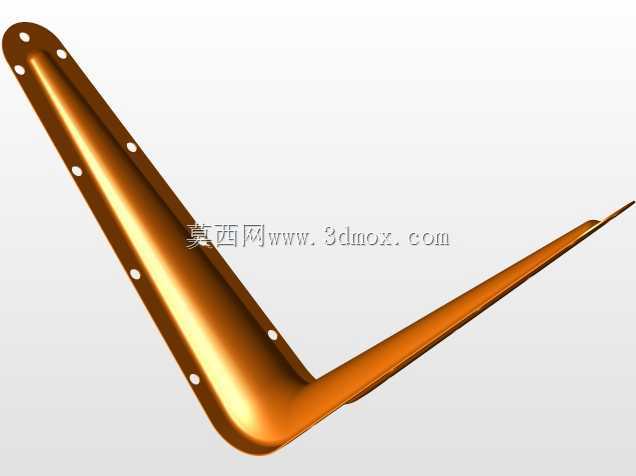

　　从结构设计逻辑来看，这款支架采用了等宽长条弯折的基础形态，两个支臂长度存在明显差异，长支臂主要承担与垂直安装基面的连接固定，短支臂用于承托水平方向的置物或安装部件，这种不等长设计适配多数墙面-层板的安装场景，长支臂可通过多组安装点分散墙面受力，避免短支臂承重时对墙面安装点造成过大的拔出力。支架主体采用带翻边的槽型截面设计，而非平板结构，这种截面在不增加板材厚度的前提下，能大幅提升支臂的抗弯折刚度，减少承重状态下的下挠变形，翻边结构同时能提升支架边缘的结构强度，避免运输、安装过程中边缘磕碰变形。

　　沿支臂长度方向均匀排布的安装孔位，给现场安装预留了足够的调整空间，不同安装基面的预埋固件位置存在偏差时，可选择对应位置的孔位完成固定，无需现场二次打孔。弯折处做了大圆弧过渡处理，而非直角锐边弯折，一方面能避免弯折处的应力集中，防止长期承重后弯折处出现疲劳裂纹，另一方面圆弧过渡的结构也能提升支架整体的抗扭性能，当承托部件存在偏载时，弯折处不会因为应力突变出现结构失效。支臂末端做了收边处理，避免尖锐边缘划伤安装人员或剐蹭承托物件。

　　安装边界方面，这类支架的两个支臂安装面均为平面设计，要求安装基面具备足够的平整度，若基面存在明显凹凸，会导致支架安装后存在内应力，长期受力下容易出现固定件松动。安装孔位的孔径适配常规的膨胀螺丝或自攻螺钉规格，无需特殊定制紧固件。承重能力随支臂长度、板材厚度变化，这款支架的支臂截面带加强翻边，相比同厚度平板支架，承重能力可提升40%左右，适用于轻型到中型载荷的承托场景，安装时需保证两个支臂分别与垂直、水平基面完全贴合，避免出现悬空缝隙导致受力不均。

　　实际选型应用时，需根据承托物件的重量、安装基面的材质匹配对应规格的支架，若用于混凝土墙面安装，需搭配膨胀螺栓固定，若用于木质柜体或型材框架安装，可采用自攻螺钉直接固定。支架表面做了均匀的防护涂层处理，能适应常规室内干燥环境的使用需求，若用于潮湿或有腐蚀介质的场景，需额外做表面防腐处理或选用不锈钢材质的同结构支架。这类支架的结构通用性极强，通过调整支臂长度、板材厚度、安装孔位排布，可快速衍生出适配不同场景的规格，无需重新开模设计，能大幅降低非标场景的配件加工成本。
