可调式勾型锁紧螺母面销扳手结构

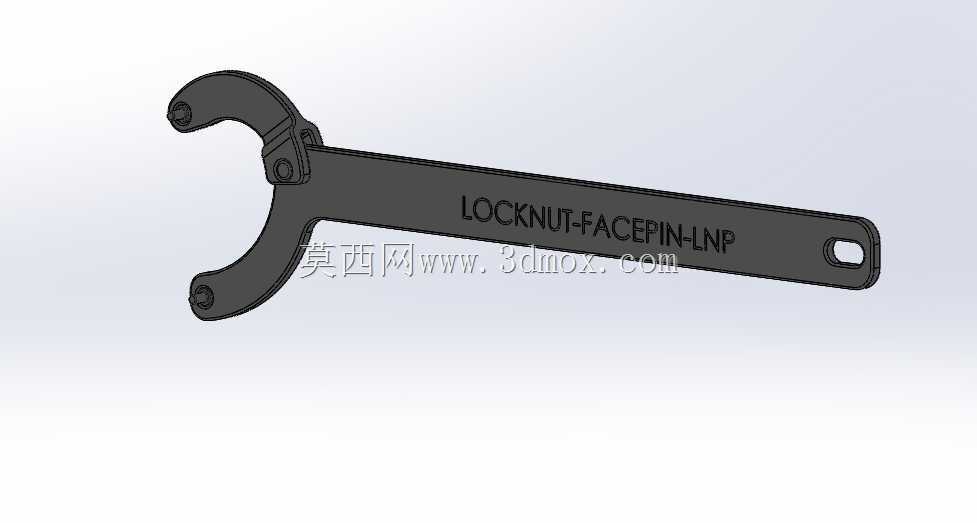

　　在机械装配、设备运维的现场作业场景里，带销孔的圆螺母锁紧与松脱操作一直是装配钳工常遇到的工况，这类螺母多用于轴承预紧、轴系轴向定位、工装夹具锁紧等位置，常规开口扳手、活动扳手无法匹配其圆周分布的销孔结构，很容易在施力时打滑，损伤螺母端面的销孔甚至造成轴系零件磕碰，这款勾型面销扳手就是针对这类工况设计的专用手动拆装工具。从结构设计来看，这款扳手采用铰接式可调勾头结构，区别于固定尺寸的勾型扳手，铰接结构可以让勾头在一定范围内开合，适配不同外径规格的带销孔锁紧螺母，不需要针对每一种螺母规格单独配置对应扳手，能减少现场工具的配置数量，降低工具管理成本。扳手的两个勾头端部都设计有凸起的圆柱销，作业时两个圆柱销分别卡入锁紧螺母端面对应的销孔内，

　　施力过程中载荷通过圆柱销均匀传递到螺母本体，不会出现打滑刮伤螺母表面的问题，相比传统勾型扳手靠勾头卡入螺母槽的受力方式，面销卡合的接触面积更大，能承受更大的拧紧力矩，适合需要较大预紧力的锁紧螺母安装场景。手柄部分采用长直杆型设计，整体为等强度扁平结构，从铰接位置到手柄末端截面厚度均匀过渡，既保证了施力时的结构刚性，不会在大扭矩下出现手柄弯折变形，又控制了整体重量，长时间手持作业不会产生明显的负重感。手柄末端设计有圆形挂孔，作业间隙可以将扳手挂在工具架的挂钩上，避免随手放置导致的工具遗失，也方便工具的定点归置管理。手柄表面蚀刻有清晰的型号标识，现场作业时可以快速从工具堆里识别出对应适配范围的扳手，减少工具挑选的时间。

　　从实际使用的边界条件来看，这款扳手的铰接开合范围覆盖了常用规格的LNP系列面销锁紧螺母，作业时只需要将两个勾头的圆柱销对准螺母端面上的两个对称销孔，调整铰接位置让勾头贴合螺母外圆，就可以握住手柄施加扭矩，拧紧或松脱螺母。在轴系装配场景中，比如机床主轴轴承预紧、电机端盖锁紧、传动滚筒轴端定位这类工况，操作人员不需要额外搭配接长杆，手柄的长度设计已经匹配了这类螺母推荐的拧紧力矩范围，避免施力过大导致螺母滑牙或者轴系预紧过度的问题。在设计建模过程中，铰接位置的销轴配合间隙做了合理控制，间隙过小会导致勾头转动卡滞，无法快速调整开合角度适配螺母，间隙过大则会在施力时出现晃量，导致圆柱销从销孔中滑脱，建模时铰接孔与销轴的配合选用小间隙配合，

　　既保证转动顺滑，又控制了径向晃动量。勾头的曲面轮廓完全贴合对应规格螺母的外圆弧面，施力时勾头内弧面与螺母外圆完全贴合，不会出现应力集中在圆柱销位置的情况，让受力分布更均匀，延长扳手的使用寿命。圆柱销与勾头采用过盈压装的连接方式，建模时圆柱销的压入深度足够承受最大施力扭矩下的剪切力，不会在作业过程中出现销子断裂或者脱落的问题。手柄的握持位置没有设计额外的防滑胶套，整体为金属一体结构，适合在有油污、切削液的车间环境下使用，不会因为胶套老化、粘黏油污导致握持打滑，金属表面只做了基础的氧化处理，耐油污耐磕碰，适合复杂的工业现场作业环境。在设备运维的日常检修场景中，这类专用扳手可以大幅提升锁紧螺母的拆装效率，尤其是在空间受限的设备内部，比如减速机内部轴承锁紧、液压元件锁紧螺母拆装，扳手的扁平结构可以伸入狭窄的操作空间，不需要大幅度转动就可以完成螺母的松紧操作，相比通用工具的适配性更强。从安装适配的角度，这款扳手不需要额外的辅助配件，单人即可完成操作，作业时只需要保证两个圆柱销完全插入销孔内，就可以稳定施力，不需要额外扶持固定，降低了作业的操作难度，即使是新入职的装配人员，也可以快速掌握操作要领，完成锁紧螺母的拆装作业。
