空间桁架式支撑承载结构设计方案

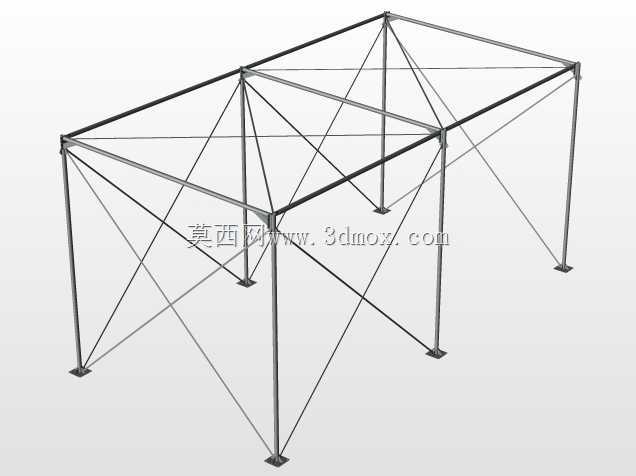

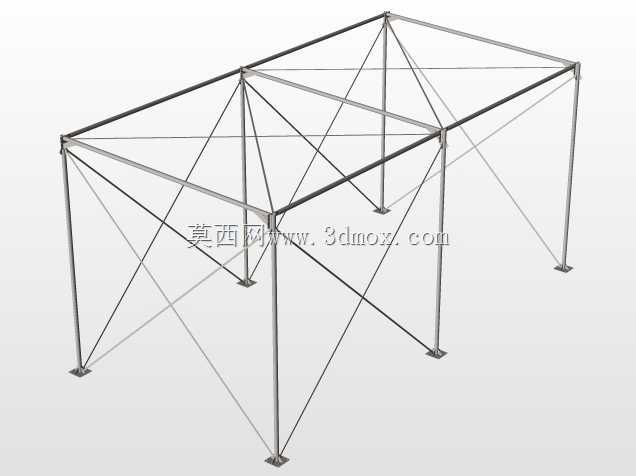

　　在户外临时展陈搭建、轻型屋面支撑、临时检测工位架设这类场景里，这类空间桁架支撑结构的应用频次非常高，不同于普通的平面焊接支架，它的杆件排布完全遵循空间力系的传递逻辑，能在耗材量极低的前提下实现跨距内的稳定承载。从实际使用的角度看，这类结构最核心的用途是在不设置中间支撑柱的前提下，为上部的轻型覆盖件、检测传感器挂载点、临时布线桥架提供稳定的承载基础，很多户外临时检测点的传感器安装支架、小型展会的门头支撑框架，都会采用这类结构形式，毕竟它的自重轻，现场拼接不需要大型吊装设备，几个作业人员配合普通扳手就能完成组装。

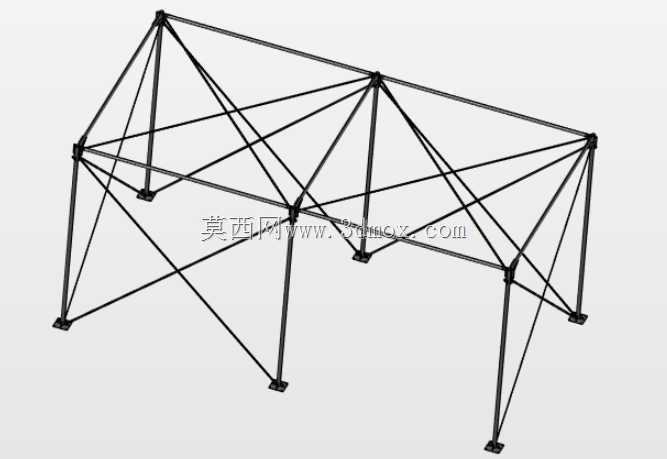

　　设计这类结构的时候，首先要明确安装边界的限制：常规同类型结构的底部安装点位，会根据现场地面的硬化情况调整，四个主支腿的底部都预留了标准地脚板的安装位，地脚板上开有长条形安装孔，既可以适配膨胀螺栓在硬化混凝土地面固定，也能配合配重块在非硬化场地使用，不需要额外做基础浇筑，这一点对临时搭建场景非常友好。跨距方向的尺寸设计，会根据实际承载的载荷分布调整，主弦杆的排布不是等距设置的，而是在载荷集中的挂载位置加密斜撑杆件，比如需要安装传感器的点位附近，会额外增加交叉斜杆来抵消局部载荷带来的扭矩，避免局部杆件应力集中导致失稳。

　　从结构受力的设计思路来说，所有杆件都采用二力杆的受力逻辑设计，也就是每根杆件只承受轴向的拉力或者压力，不承受额外的弯曲载荷，这样能把管材的材料性能发挥到最大，不会出现材料浪费。斜撑的角度不是随意设置的，所有交叉斜杆和主弦杆的夹角都控制在40度到60度之间，这个角度区间内的杆件传力效率最高，不会出现角度过小导致的杆件长度冗余，也不会因为角度过大导致节点受力复杂。节点位置的设计是整个结构的关键，所有杆件的交汇点都采用共节点设计，避免出现杆件偏心连接的情况，要知道空间桁架最忌讳的就是节点偏心，哪怕只有几毫米的偏心，长期受载后也会在节点位置产生附加弯矩，轻则导致杆件变形，重则出现整体失稳垮塌。

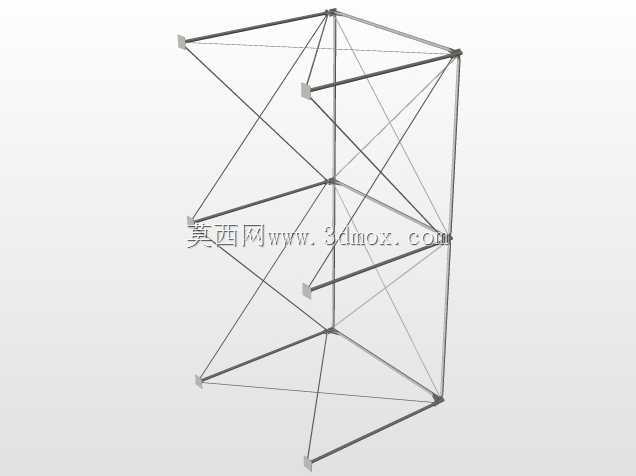

　　实际使用中，这类结构的侧向稳定性很容易被忽略，设计时在结构的两个端面都设置了三角形交叉支撑，同时在结构的纵向每隔一段距离就设置一道横向的水平支撑，形成封闭的稳定框，这样哪怕遇到侧向的风载荷或者意外的水平冲击力，结构也不会出现侧向倾覆。很多人在搭建这类结构的时候会随意减少斜撑杆件，觉得少几根斜杆不影响使用，实际上每一根斜杆都对应着一个方向的力传递路径，随意拆除杆件会直接改变整个结构的受力体系，原本的二力杆会变成受弯构件，承载能力会下降七成以上。

　　从安装适配的角度看，这类结构的所有杆件都采用标准化的长度设计，主弦杆采用同规格的管材，斜撑杆件也尽量统一长度规格，这样现场组装的时候不会出现杆件混淆的情况，作业人员只需要按照编号对应拼接即可，不需要现场切割调整，能大幅缩短现场搭建的时间。支腿的高度设计也预留了调节余量，每个支腿底部都可以搭配可调地脚，应对地面不平整的情况，调节范围可以覆盖常规场地的平整度误差，不需要额外垫塞钢板调整水平。

　　在载荷适配方面，这类结构除了承受自身的自重之外，还需要考虑上部挂载设备的动载荷，比如户外使用时的风振载荷、设备运行时的微振动，所以在设计时会在节点位置预留一定的安全余量，杆件的长细比严格控制在规范允许的范围内，避免出现杆件受压失稳的情况。和传统的焊接式固定支架相比，这种桁架式结构的运输也非常方便，所有杆件都可以拆解成单根杆件打包，运输时不会占用过大的空间，转运成本比整体焊接结构低很多，而且拆解后的结构可以重复使用，只要杆件没有出现明显的塑性变形，多次拆装也不会影响承载性能，非常适合需要频繁转场的临时检测、临时展陈类场景使用。
