带缓冲结构的柱式传感检测元件结构

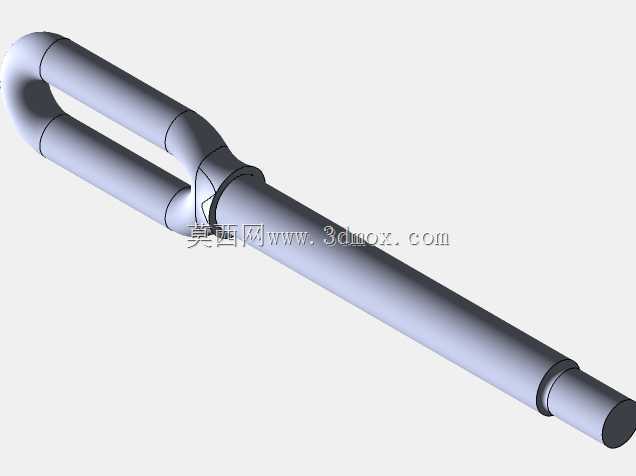

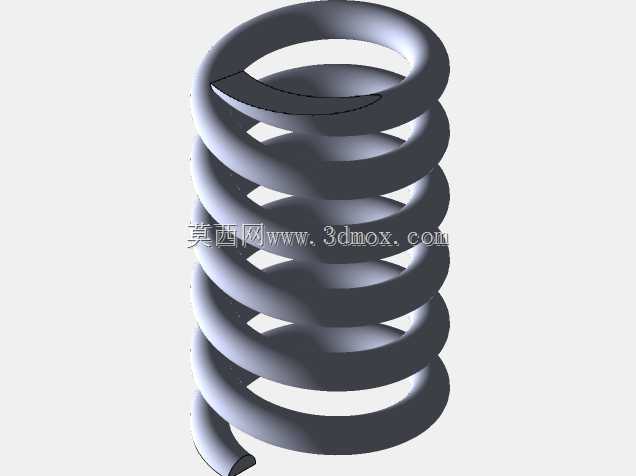

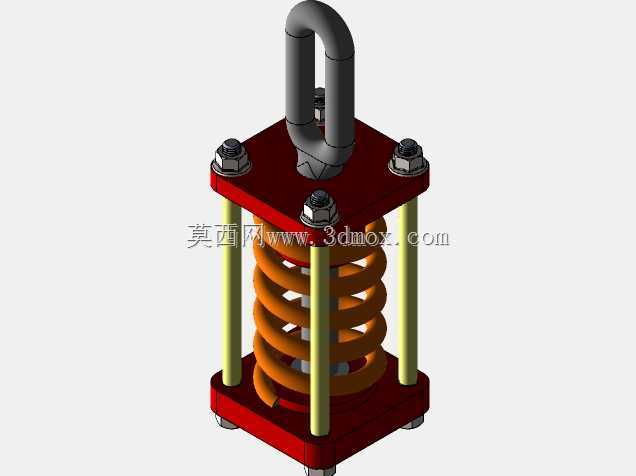

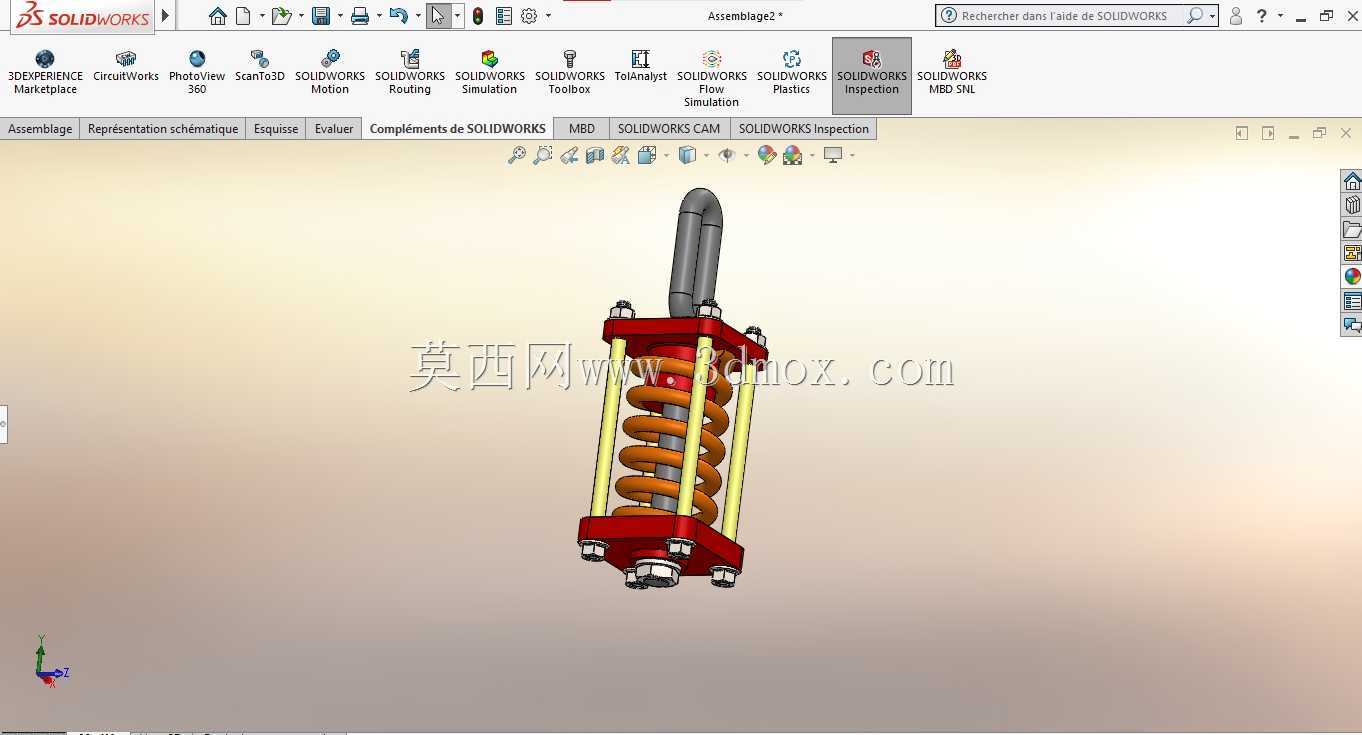

　　这类带缓冲防护结构的柱式传感元件，多应用在工业设备的受力反馈、行程触发、载荷监测场景中，常见于自动化生产线的工位到位检测、工程机械的载荷限位、小型动力设备的振动幅值监测环节，核心作用是在设备运行过程中，将接触到的机械位移、压力载荷转化为可被控制系统识别的信号，同时依靠自身带有的缓冲结构抵消瞬时冲击载荷，避免传感核心元件直接承受刚性撞击，延长元件的实际使用寿命。从结构设计逻辑来看，整个组件采用上下对称的端盖固定形式，四根光轴导向杆均匀分布在传感核心的四周，既承担了上下端盖的连接定位作用，也为内部的螺旋弹簧提供了径向限位，避免弹簧在受压缩过程中出现径向偏移、卡滞的问题。中间的螺旋弹簧选用等节距圆柱螺旋结构，

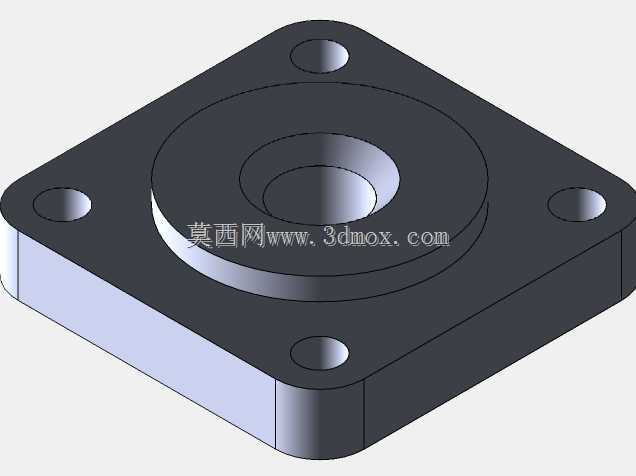

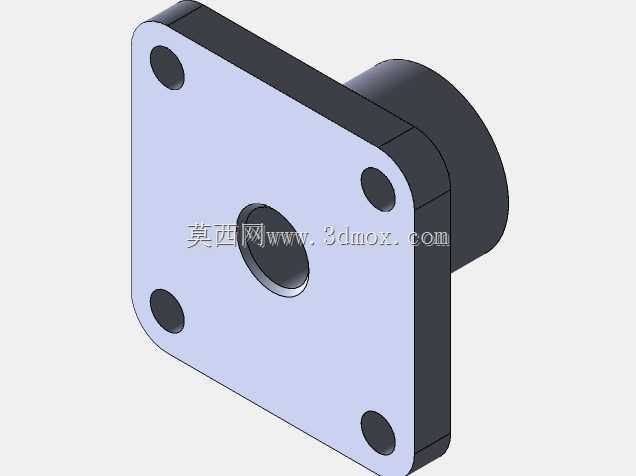

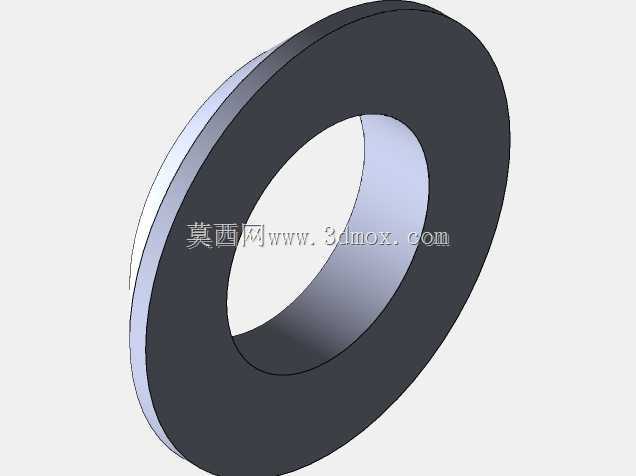

　　刚度匹配常规工业场景下的冲击载荷阈值，当外部载荷作用在上端的接触弯管上时，弹簧首先被压缩，吸收大部分瞬时冲击能量，剩余的平稳载荷再传递到中间的传感核心部位，保证传感元件始终工作在额定受力区间内，不会因为瞬时过载出现内部应变片损坏、信号输出失真的问题。上端的接触弯管采用圆弧过渡的弯折结构，一方面是为了适配安装空间内的避让需求，避免和周边的设备结构产生运动干涉，另一方面圆弧接触面可以降低和被测部件接触时的应力集中，减少接触部位的磨损，长期使用也不会因为接触面变形导致检测位置出现偏差。上下端盖都设计了内六角螺栓的安装位，既可以通过螺栓将整个传感组件固定在设备的安装基座上，也可以通过调整螺栓的拧入深度，微调弹簧的预压缩量，

　　以此适配不同场景下的触发力阈值需求，不需要更换弹簧就能实现一定范围内的参数调整，降低现场调试的配件成本。从安装边界来看，整个组件的径向尺寸由四根导向杆的分布圆决定，安装时需要在基座上预留对应分布尺寸的安装孔位，孔位公差控制在H7级别即可保证安装后导向杆的平行度，避免上下运动过程中出现卡滞；轴向尺寸需要预留足够的压缩行程空间，要保证弹簧被压缩到极限位置时，上端弯管的位移量不会超出传感核心的额定行程，同时还要预留3-5mm的安全余量，避免设备运行过程中出现过压撞坏传感核心的问题。在实际选型应用中，这类带缓冲的传感元件相比裸装的传感核心，更适合用在有频繁冲击、振动的工况下，比如冲压设备的工位检测、输送线的货物到位检测、

　　小型工程机械的载荷限位场景，不需要额外加装外部缓冲结构就能直接安装使用，减少了整机设计时的结构件数量，也降低了装配环节的复杂度。建模过程中需要重点关注导向杆和上下端盖的配合公差，弹簧的建模要还原实际的节距、丝径参数，保证后续做运动仿真时，弹簧的压缩变形量和实际工况一致，上端弯管的弯折角度要根据实际安装空间调整，避免和周边结构出现干涉，所有连接螺栓的位置要符合标准件的安装尺寸要求，方便后续生成工程图时直接调用标准件库的参数，减少工程图绘制的重复工作量。
