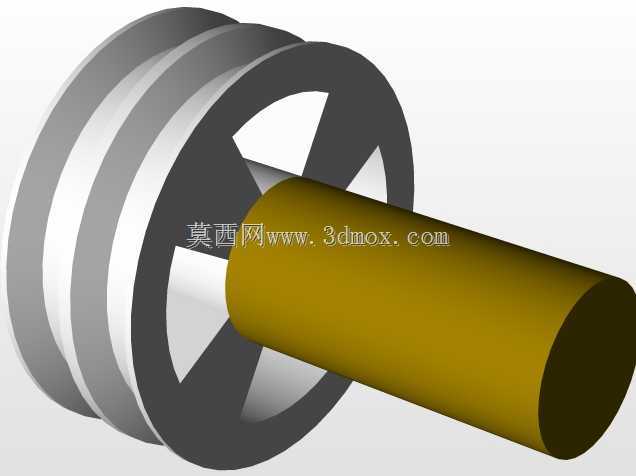

带轮轴组合式传动传感组件结构

　　该轮轴组合结构主要面向工业传动系统的转速、扭矩信号采集场景，常配套安装在中小型输送设备、实验台架的动力输出端，替代传统分体式带轮与传感轴的拼接安装方案，减少装配累计误差。从实际使用场景来看，这类组件多布置在电机与负载之间的传动链路中，多槽带轮部分适配标准V型传动带，可同时传递多路动力输出，轴体部分内置传感采集模块的安装位，无需额外加装传感支架，避免外置传感器在设备运行过程中受振动偏移导致的采集数据失真。

　　设计过程中优先考虑了传动与传感功能的集成性，带轮部分采用辐板式结构，在保证轮槽刚度满足传动带张紧力要求的前提下，尽可能削减非受力区域的材料余量，降低整体转动惯量，减少动力传递过程中的惯量损耗。轮槽的型面尺寸严格匹配通用三角带的截面参数，槽边做了小圆弧过渡处理，避免传动带长期运行过程中出现应力集中导致的带体早期磨损。轴体与带轮的配合面采用过盈配合加平键周向定位的方案，可传递额定范围内的扭矩而不出现相对滑移，轴的外伸端做了倒角处理，方便现场装配时与联轴器、轴承座的快速对位。

　　安装边界方面，带轮的最大外径适配常规传动防护罩的内部安装空间，无需对现有设备的护罩结构做额外改造即可直接替换原有普通带轮；轴段的直径尺寸符合标准深沟球轴承的内孔配合公差，两端轴颈的同轴度控制在合理范围内，可降低高速运转时的径向跳动量，保证传感采集的信号稳定性。轴体表面做了防锈氧化处理，可适应车间内多粉尘、少量油污的工作环境，带轮部分的材质选用兼顾强度与减震性能的常用工程金属材料，可吸收传动带运行过程中的小幅振动，避免振动传递到传感采集端影响数据精度。

　　从功能特性来看，该结构将传动承载与传感安装的功能整合为一体，相比传统分体安装的方案，减少了零件数量，降低了装配时的对中难度，现场维护时只需整体拆装即可完成更换，无需反复调整传感器与被测旋转件的间隙。轮体上的辐板开孔除了减重作用外，还可作为转速传感的计数触发位，配合外置的光电或霍尔传感元件，可直接采集转轴的实时转速数据，无需额外在轴上加装码盘，进一步压缩了组件的轴向安装尺寸，适合安装空间局促的小型传动设备使用。

　　设计阶段也充分考虑了动平衡性能，辐板的开孔沿圆周方向均匀分布，整体结构做了动平衡校正，可在每分钟数千转的转速下平稳运行，不会因偏心量过大产生额外振动，影响设备整体运行稳定性与传感数据的准确性。轴上的定位轴肩尺寸严格按照轴承安装的标准尺寸设计，可对配套轴承实现可靠的轴向定位，避免轴系运转过程中出现轴向窜动，保证带轮与传动带的对中精度，延长传动带的使用寿命。
