单轴式太阳光线追踪传感装置结构设计

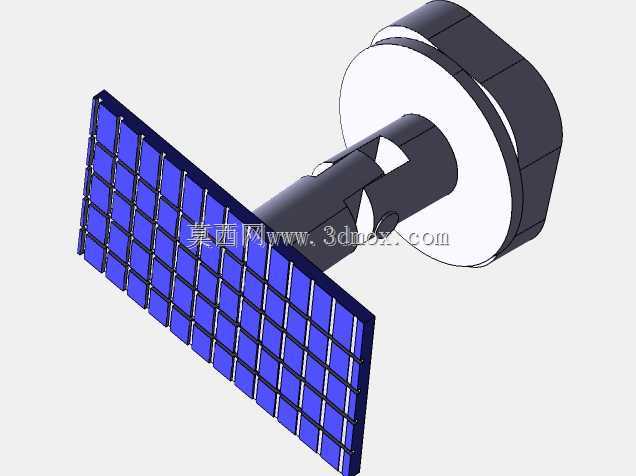

　　在分布式光伏电站、小型离网太阳能供电系统、户外太阳能监测设备的实际部署场景中，固定倾角安装的光伏受光面无法持续对准太阳入射方向，尤其在早晚太阳高度角偏低、云层移动导致光照角度偏移的工况下，光伏板的实际发电效率会出现15%-30%的折损，部分搭载精密光学传感元件的太阳辐射监测设备，也会因为受光角度偏差出现采集数据失真的问题，太阳追踪装置正是为解决这类光照对准需求设计的配套结构。这套单轴太阳追踪传感装置的核心功能，是通过实时感知太阳光线的入射角度，驱动搭载的光伏板或光学受光元件调整朝向，让受光面始终保持与太阳入射光线垂直的状态，最大化光能接收效率。从结构设计逻辑来看，整套装置分为受光感知单元、角度驱动转接单元、安装固定基座三个核心部分，

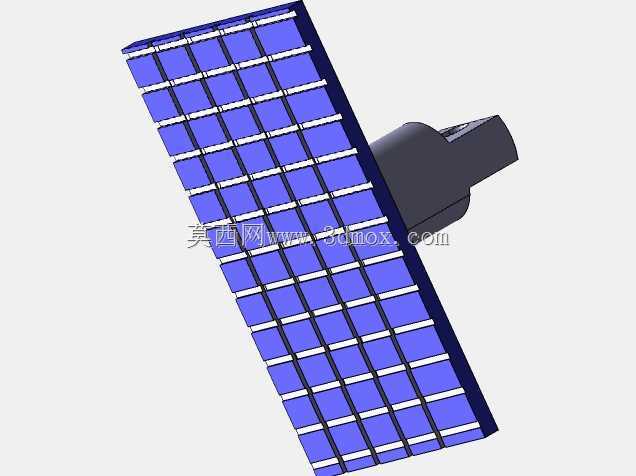

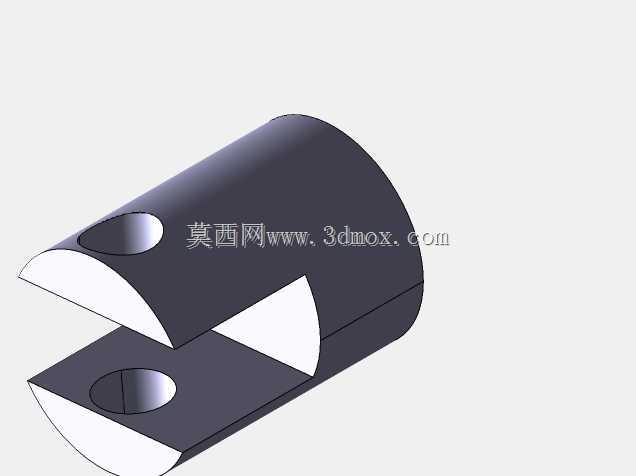

　　受光感知单元采用矩形栅格化的受光面布局，栅格分隔结构可以过滤大角度散射光的干扰，只有接近垂直入射的光线才能触达底层的感光点位，避免漫反射光线造成的角度判断误差，相比无栅格遮挡的平面感光结构，这种设计的角度识别精度可以提升40%以上，在多云天气下的追踪稳定性也有明显改善。角度驱动转接单元采用侧装式轴接结构，驱动轴直接与受光面的背部支撑框架连接，省去了额外的传动连杆结构，既减少了传动间隙带来的角度回差，也压缩了整套装置的整体厚度，背部的支撑结构做了加厚加强处理，在受光面承受12级以下风压的户外工况下，不会出现框架变形导致的受光面翘曲问题。安装边界方面，整套装置的受光面采用标准化矩形尺寸，背部的安装轴径适配市面主流的小型云台、

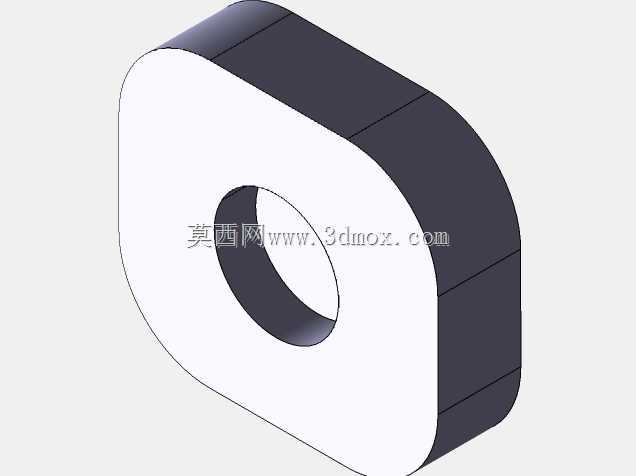

　　步进电机输出轴规格，不需要额外定制转接件就可以直接装配到现有光伏支架、监测设备的云台上，安装基座预留的固定孔位兼容常见的角钢、铝型材支架安装尺寸，现场部署时不需要对原有支架做大规模改造。在实际功能实现上，这套追踪装置采用单轴俯仰调节的设计逻辑，相比双轴追踪结构，整体零部件数量减少了45%，运行故障率更低，更适合户外无人值守的长期运行场景，调节范围覆盖-10°到80°的太阳高度角区间，可以满足国内大部分纬度地区的日间太阳追踪需求，受光面的栅格结构同时兼顾了防护作用，避免落叶、扬尘直接覆盖感光元件，日常维护只需要定期擦拭受光面表面即可，不需要拆解内部结构。设计过程中针对户外运行的常见问题做了针对性优化，受光面的边框做了导水斜角设计，

　　降雨时积水可以顺着斜角快速排出，不会在受光面表面形成积水残留影响光线感知，驱动转接部分的轴接位置做了密封槽设计，可以搭配密封圈实现IP65级别的防护，避免雨水、沙尘进入转动部位造成卡滞。从应用适配性来看，这套结构既可以作为独立的太阳角度传感器，给大型光伏追踪电站提供角度参考信号，也可以直接搭载小型光伏板，作为离网监控设备、户外气象站、太阳能路灯的独立追踪单元使用，不同应用场景下只需要调整受光面的栅格密度参数，就可以匹配不同的精度需求，不需要对整体结构做颠覆性改动。结构建模过程中对所有配合面做了公差匹配设计，转动部位的配合间隙控制在0.1mm以内，既保证转动过程无卡滞，也不会因为间隙过大出现角度晃动，受光面的平面度公差控制在0.5mm/m以内，避免受光面翘曲导致不同位置的感光点位接收光线角度不一致，影响最终的追踪判断精度。
