小型风力涡轮机结构设计方案

　　这款小型风力涡轮机的结构设计，首先要匹配分布式微风能采集场景的实际需求，常见于户外监测设备供电、小型离网照明系统、便携应急能源装置这类对安装空间、运行噪音有严格限制的工况，和大型并网风力发电机组的设计逻辑完全不同，不需要考虑百米级塔筒的载荷传递，也不用适配兆瓦级的功率输出，核心要解决的是低风速下的启动性能、紧凑空间内的部件集成、长期户外运行的防护可靠性这几个核心问题。

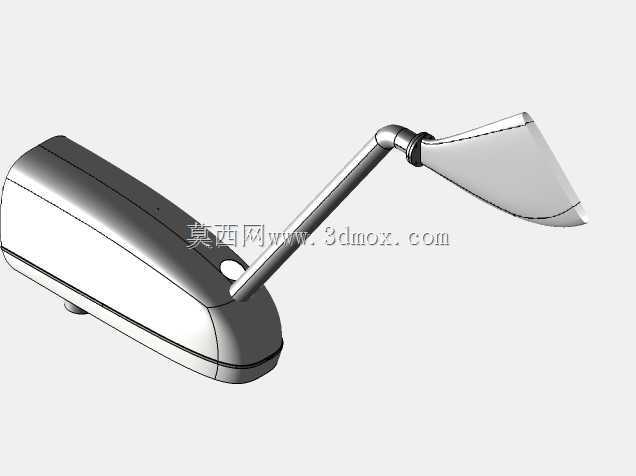

　　从结构组成来看，整套模型包含齿轮箱、防护外壳、内置电机、可调节导流臂、曲面风叶几个核心部分，设计时首先把动力转换单元做了高度集成，将增速齿轮组和发电电机完全内置在流线型的主机外壳内部，外壳采用上下扣合的曲面结构，分型面沿着壳体最大轮廓线布置，既可以减少户外运行时的风阻，也能让内部的齿轮箱、电机完全处于封闭腔体内部，避免雨水、沙尘侵入传动和发电部件，壳体表面预留的安装凸台，直接和可弯折调节的金属导流臂做刚性连接，导流臂内部走动力传输线缆，避免线缆外露老化。

　　设计思路上没有采用传统水平轴风机的尾舵对风结构，而是通过曲面风叶的翼型设计配合可多角度调整的导流臂，实现不同来流方向下的风能捕获，风叶采用非对称曲面造型，在风速达到2m/s左右即可带动输出轴转动，通过内置的一级行星齿轮箱做增速，将风叶的低转速高扭矩输入，转换为适配内置电机的高转速低扭矩输入，实现风能到电能的转换，齿轮箱的安装位直接和外壳内部的定位筋做过盈配合，不需要额外的固定支架，减少整体的零件数量，降低装配复杂度。

　　外形尺寸与安装边界方面，主机外壳的最大径向尺寸控制在120mm以内，导流臂展开后的总长度不超过280mm，风叶的最大回转半径控制在90mm，整套装置不含安装底座的总重量不超过1.2kg，安装时只需要将主机外壳底部的预留安装柱固定在支架上，导流臂可以在水平方向360度旋转、垂直方向0到90度俯仰调整，不需要额外预留尾舵的摆动空间，安装面的最小固定孔距为40mm，可以直接固定在路灯杆、监测设备立杆、便携支架等多种载体上，安装位置需要避开周围的遮挡物，保证来流风场的均匀性，避免紊流导致风叶振动过大影响使用寿命。

　　细节设计上，风叶和输出轴的连接采用快拆式卡扣结构，不需要额外的紧固件，维护时可以直接拔下风叶做清洁或者更换，导流臂和主机外壳的连接位置设置了阻尼密封圈，调整角度后可以依靠阻尼保持固定姿态，不需要额外的锁紧螺丝，外壳的接缝处预留了密封胶条的安装槽，装配时打胶密封后可以达到IP65的防护等级，完全适配户外长期运行的工况，内置电机的出线端直接和导流臂内部的线缆做插接连接，装配时不需要做内部走线的复杂操作，提升生产装配的效率。

　　实际应用中，这类小型风力涡轮机通常会和小型光伏板做互补供电，在连续阴雨天、夜间有风的场景下为离网设备补充电能，设计时特意控制了运行噪音，风叶的翼型做了修型处理，在额定转速下的运行噪音低于35分贝，不会对周边的声环境造成影响，齿轮箱采用润滑脂终身润滑设计，不需要定期更换润滑油，减少后期维护的工作量，外壳材料选用耐候性ABS混合玻纤材质，抗紫外线老化能力可以满足5年以上户外使用的需求，不会出现长期暴晒后壳体开裂的问题。
