开口扳手工业级手动五金工具三维设计

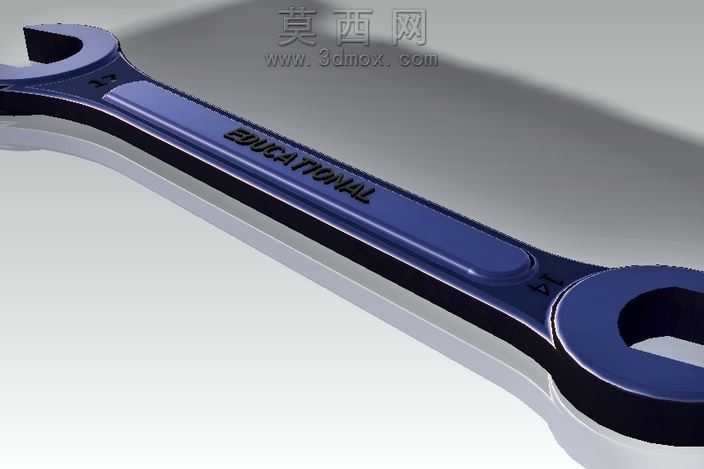

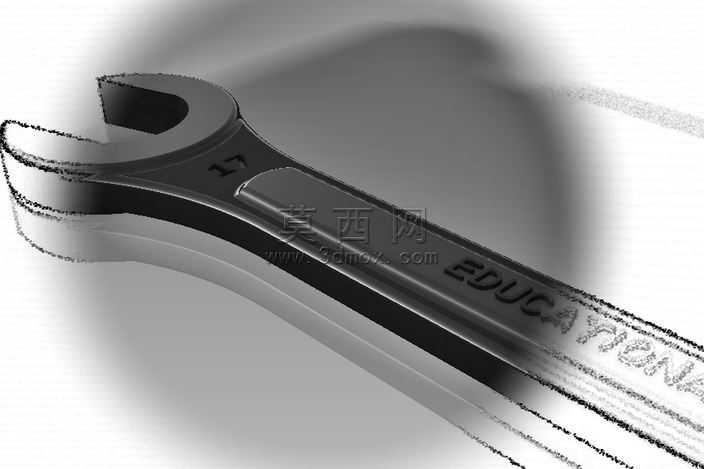

本作品为开口扳手的三维数字化设计成果，建模阶段采用工业级三维软件完成全参数化构建，首先依据手动五金工具的通用设计规范，确定扳手开口尺寸、手柄长度、扳身厚度等核心参数，以17号规格开口扳手为设计基准，先绘制扳身的二维轮廓草图，对开口处的受力夹角、手柄过渡圆弧进行精准约束，保证开口夹持面的平行度公差符合五金工具的行业标准，避免建模过程中出现尺寸偏差。建模过程中对扳手的细节特征进行精细化处理，在扳身表面添加规格标识、品牌压印区域的凹凸特征，还原真实工业扳手的表面细节，手柄处的防滑纹理采用阵列特征完成构建，保证纹理的间距、深度均匀一致，同时对扳身边缘做倒圆角处理，还原真实产品的倒角工艺，避免锐边特征不符合实际生产要求。材质与渲染阶段，针对扳手的金属材质进行参数调试，主体采用铬钒钢材质属性，调整金属粗糙度、反射率参数，模拟锻造扳手表面的哑光磨砂金属质感，对开口处的高频受力区域做轻微的材质色差处理，模拟工业产品热处理后的表面色泽差异，渲染时采用三点布光方案，主光源模拟工业展厅的柔光效果，侧光源勾勒扳身的轮廓线条，补光消除暗部死黑区域，最终渲染图呈现出素描风格的视觉效果，既保留扳手的结构轮廓，又通过笔触质感强化工业设计的手绘感。结构设计层面，严格遵循开口扳手的力学性能要求，扳身从开口处到手柄末端采用渐变式截面设计，开口区域厚度更大以承受夹持螺母时的扭矩，手柄区域适当收薄兼顾握持手感与整体减重，过渡区域采用大圆弧平滑连接，避免应力集中导致的结构断裂风险，开口的夹持面设计有微小的内倾角度，保证夹持螺母时能够紧密贴合六角面，减少使用过程中的打滑概率，整体结构完全符合手动扳手的实际生产与使用逻辑，可用于五金工具的产品展示、结构教学、虚拟装配等场景。
