共轴双旋翼遥控直升机整机结构

　　这套共轴双旋翼遥控直升机结构面向小型航模飞行器的整机方案验证，覆盖主旋翼系统、尾桨组件、机身骨架、机头整流罩、尾梁支撑和滑橇式起落架等部分，适合在飞行器结构设计、航模装配干涉检查、旋翼机构运动分析和教学演示中使用。模型把直升机拆分为多个可辨识的功能部件，能够直观呈现动力传递、旋翼布置、机身承载与外部整流之间的关系。

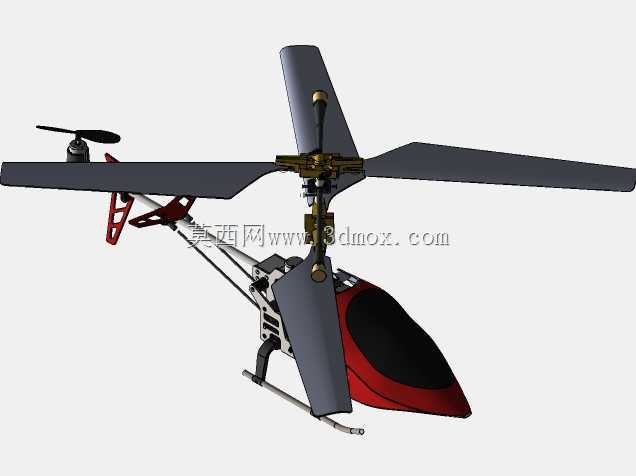

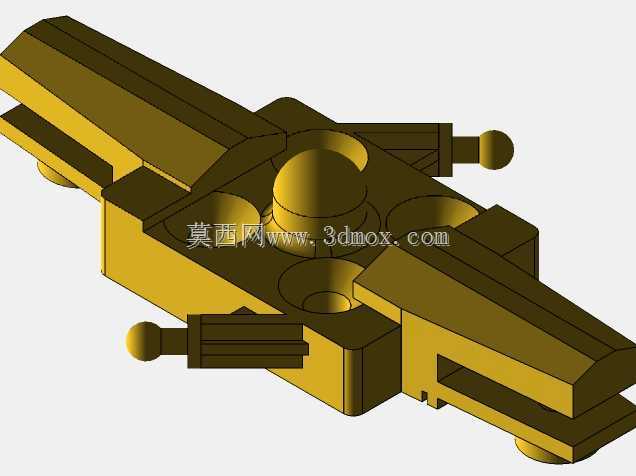

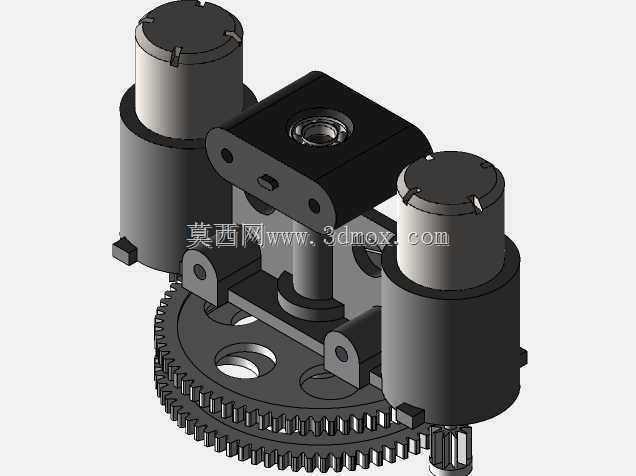

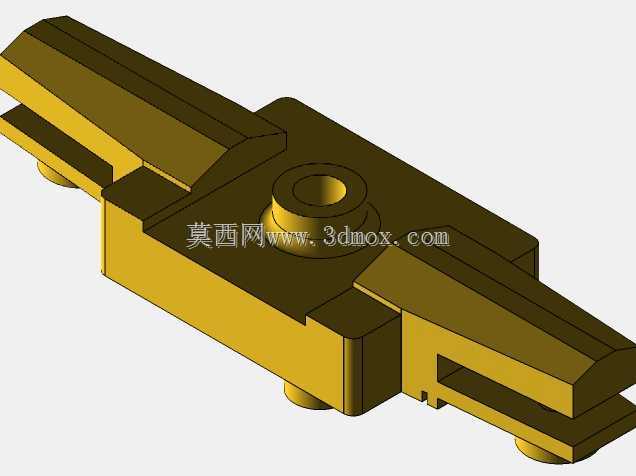

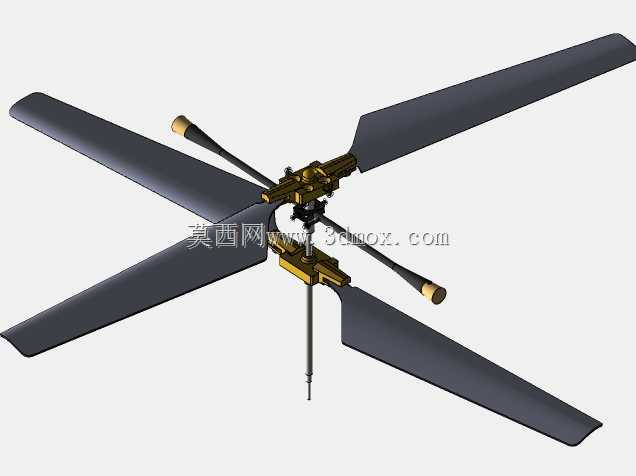

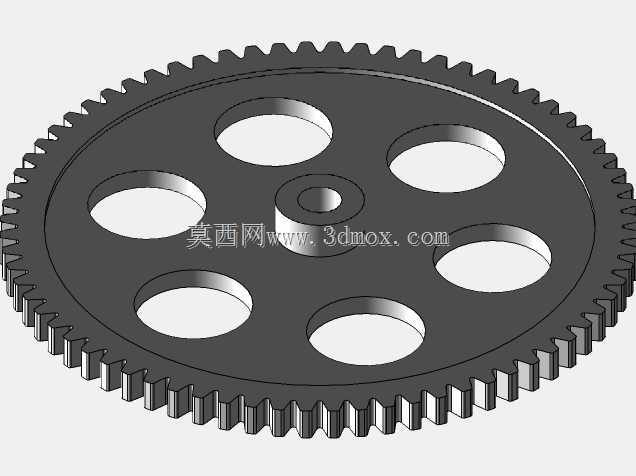

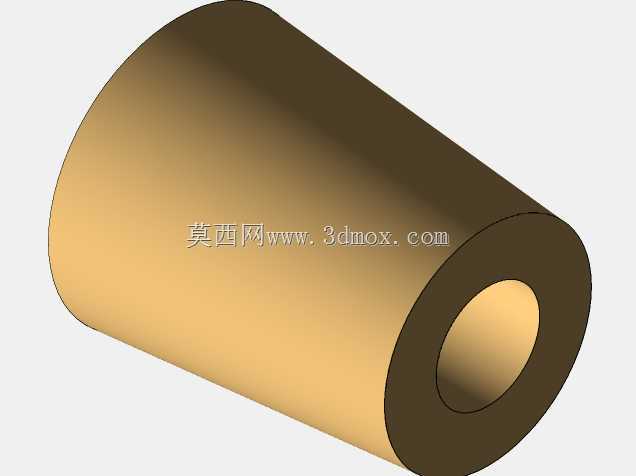

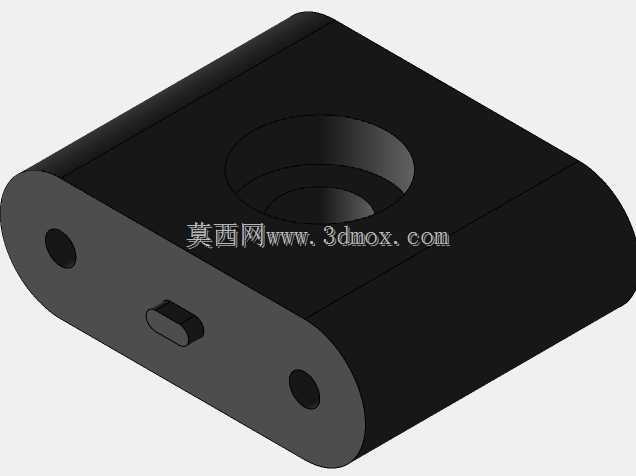

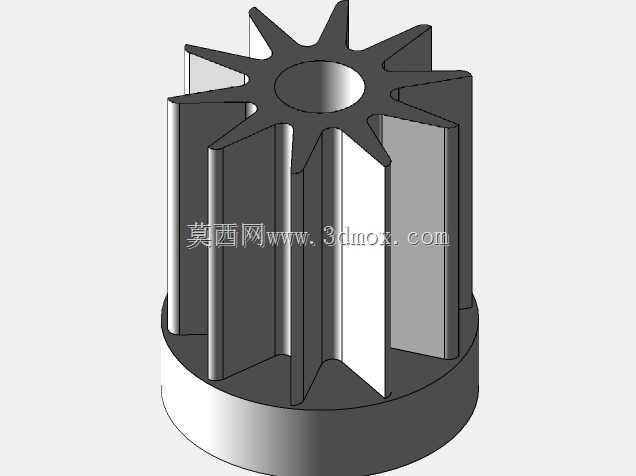

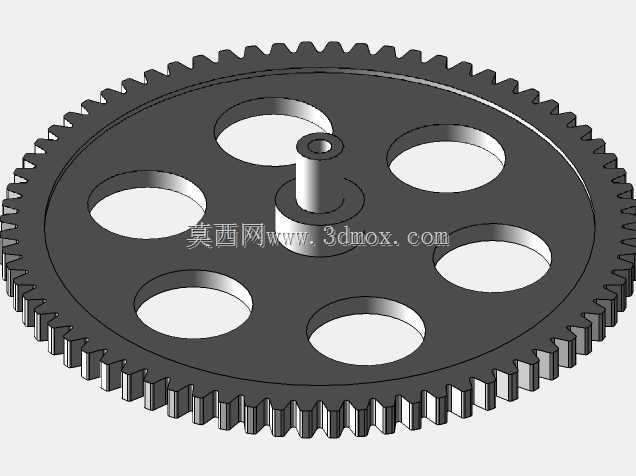

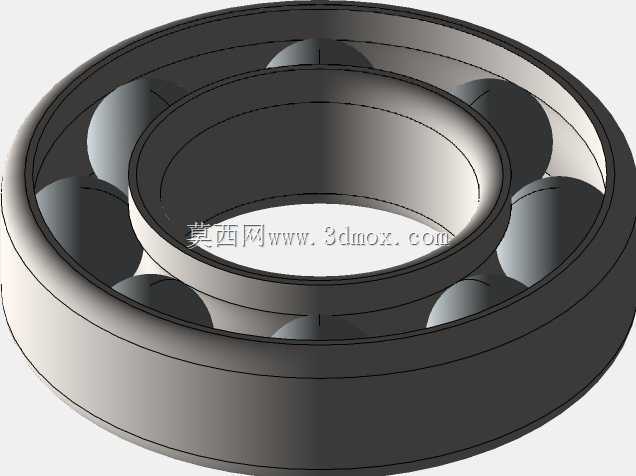

　　旋翼部分采用上下两组主旋翼同轴布置的形式，桨叶沿主轴向外展开，桨毂位于机身顶部中心。与单旋翼带尾桨的常规布局相比，共轴双旋翼通过反向旋转抵消反扭矩，主旋翼区域承担主要升力和姿态控制任务。桨叶外形带有明显的翼面宽度和根部过渡，桨毂处保留了夹持、铰接和轴向连接所需的结构空间，便于在后续设计中检查桨距变化、旋转避让以及上下旋翼之间的安全间隙。主轴从机身内部向上贯穿，周围布置支撑件和连接座，使旋翼载荷能够沿轴向传递到机身承力框架。

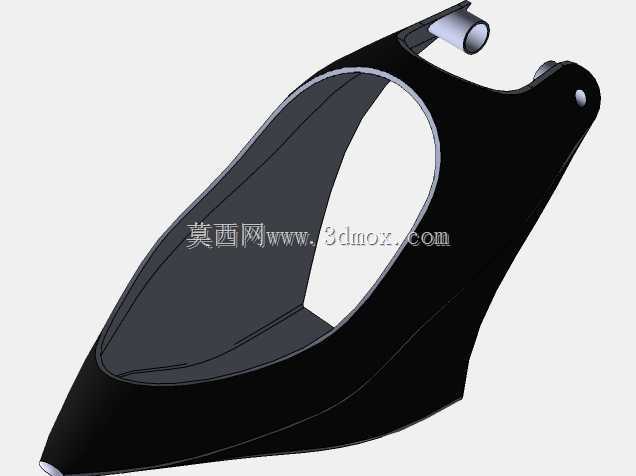

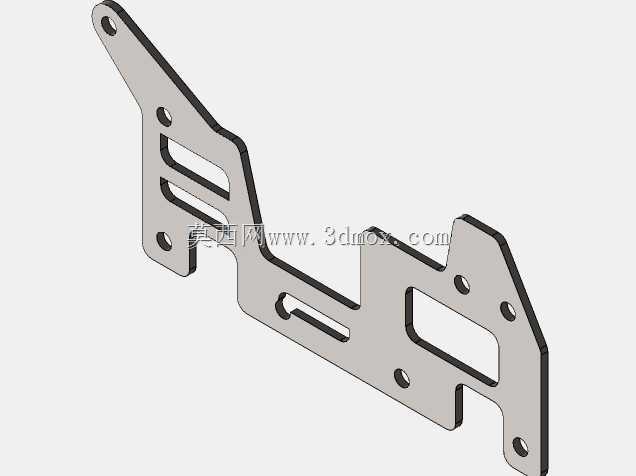

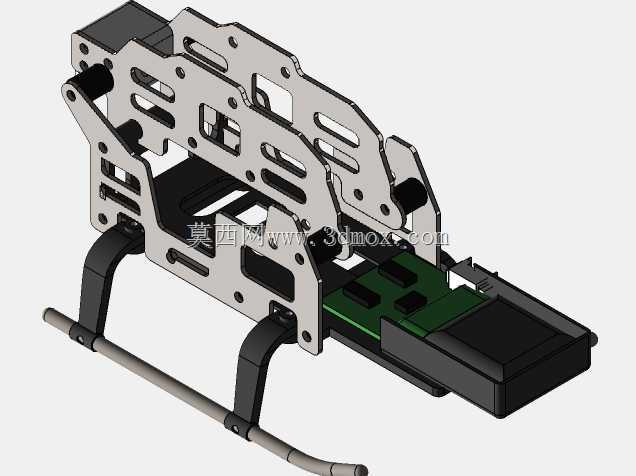

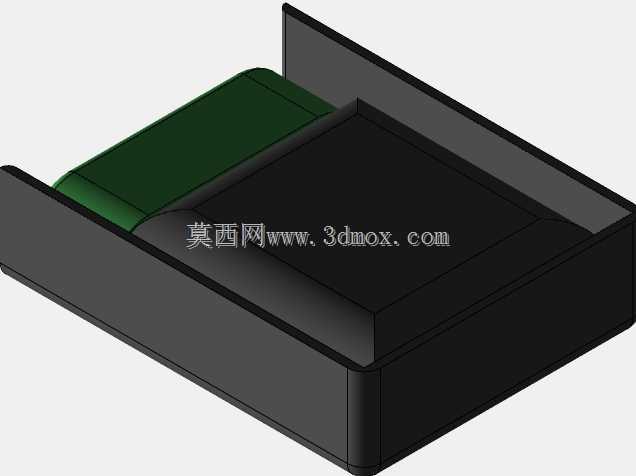

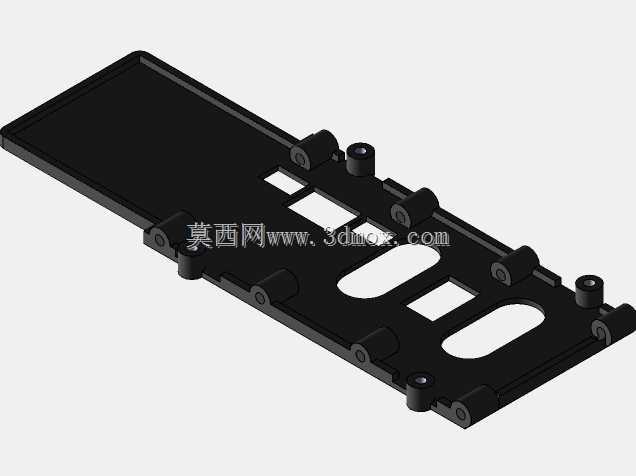

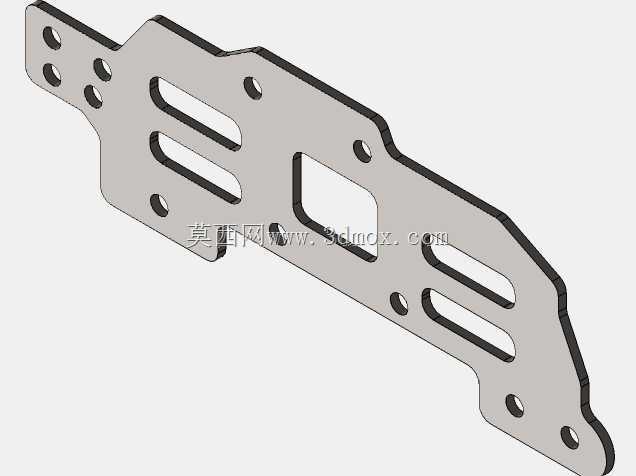

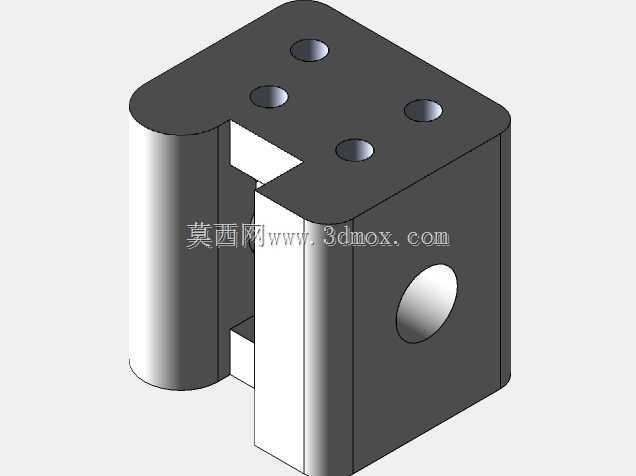

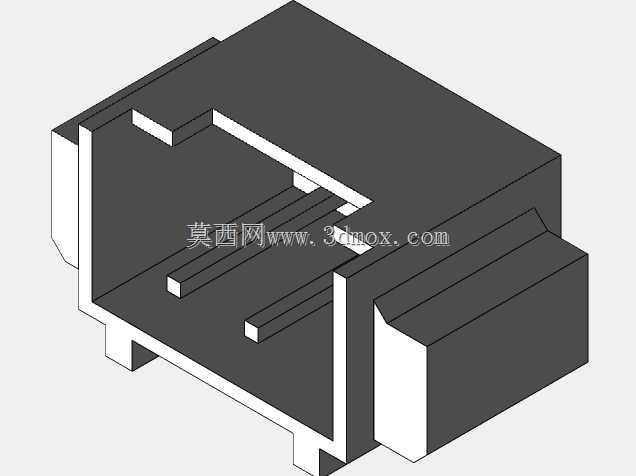

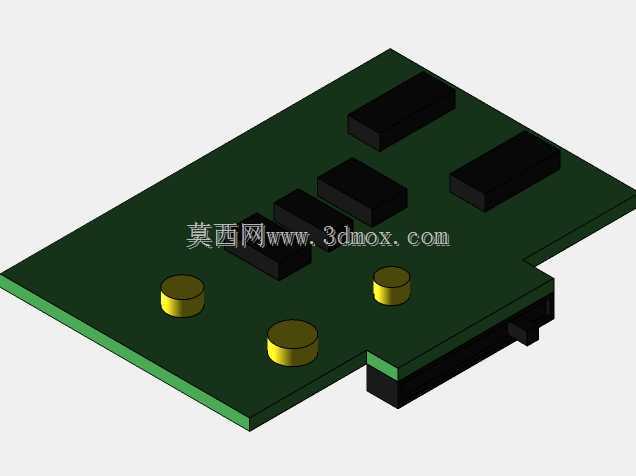

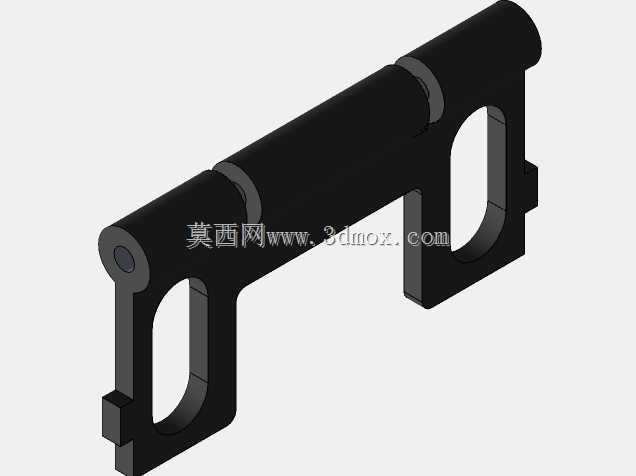

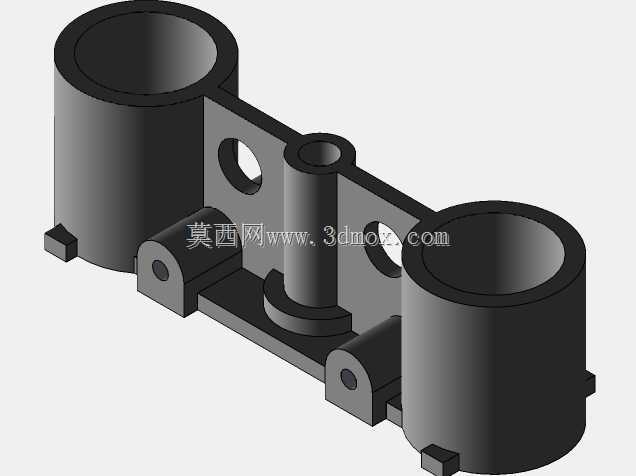

　　机身前段采用红黑配色的流线型整流罩，轮廓从机头向座舱区域逐渐抬升，既用于包覆内部电池、接收机、舵机或传动件，也能降低前飞时的外形阻力。整流罩并非单纯外观件，其内侧需要与机架安装点、设备舱边界和维护拆卸路径相协调。模型中机头罩与骨架之间的相对位置清晰，能够用于检查外壳包覆范围、内部元件放置空间以及装配时的开合方向。机身中部可见金属质感的承力框架和板状支架，这类结构通常承担电机、舵机、主轴座和电池舱的固定任务，开孔与折弯形态有利于减重并提高局部刚度。

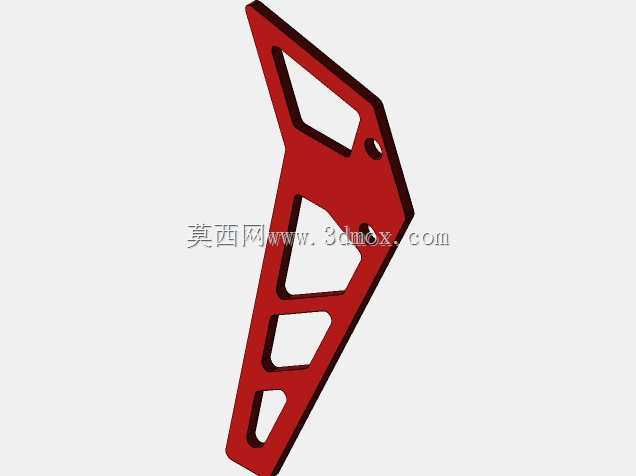

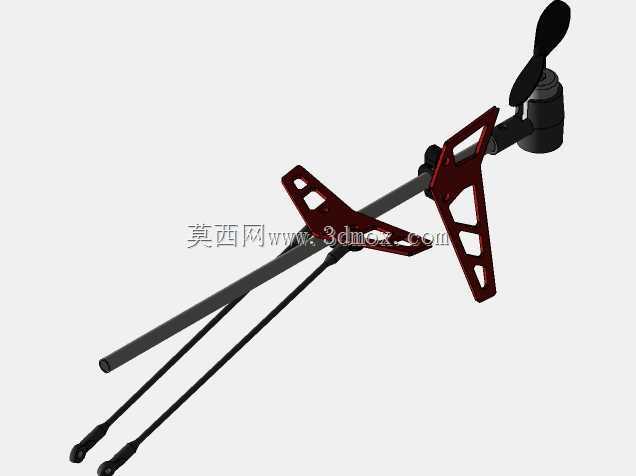

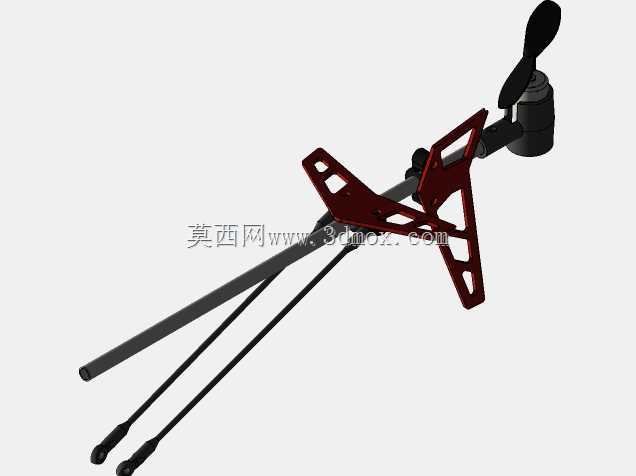

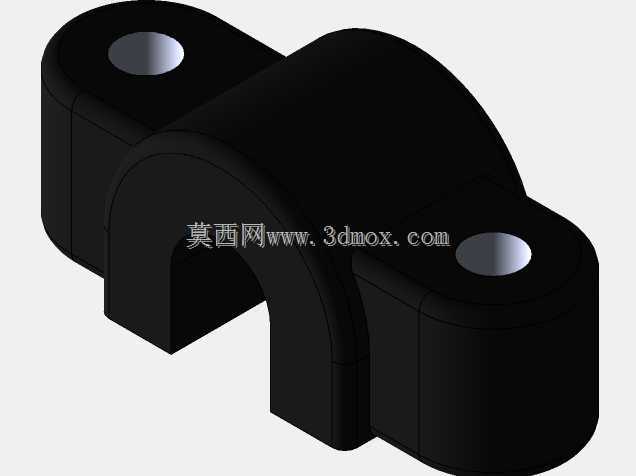

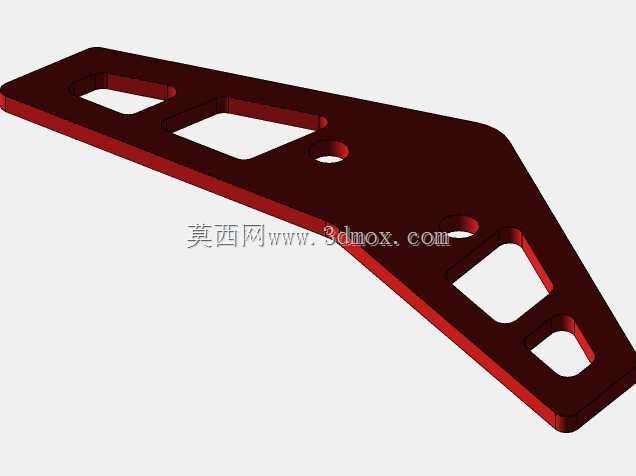

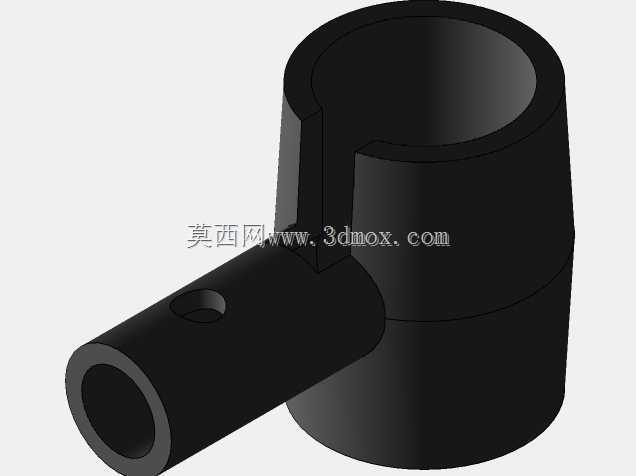

　　尾部结构由细长尾梁、红色三角支撑件和末端尾桨组成。尾梁从主机身后方向上延伸，末端设置小直径尾桨，虽然共轴双旋翼已经能够抵消大部分反扭矩，但尾桨仍可用于航向微调、姿态稳定或布局演示。尾梁支撑采用斜拉和三角加强形式，能够减少尾部振动引起的摆动。尾桨位于尾梁末端高处，旋转平面与主旋翼旋转平面保持明确空间距离，设计时需要重点核对尾桨与尾梁、拉杆、地面人员之间的安全边界。

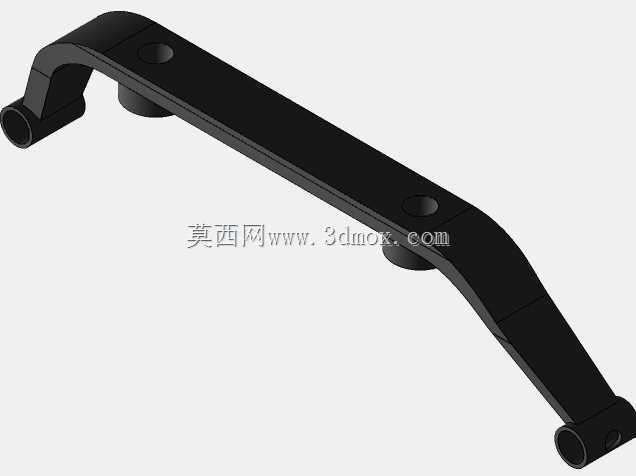

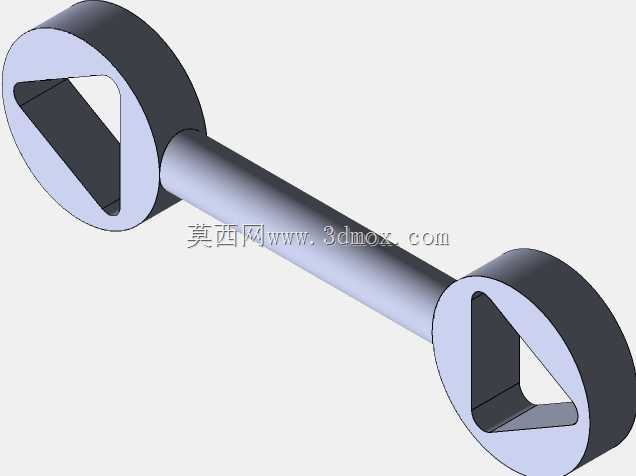

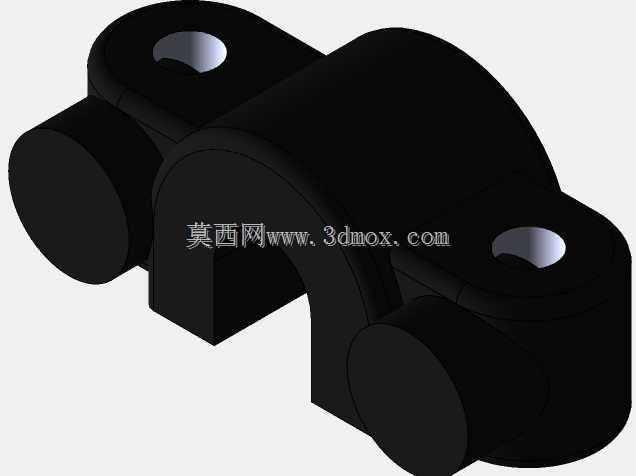

　　起落架采用滑橇式结构，两根横向接触杆通过前倾支架连接到机身下部，形成稳定的地面支撑。该形式结构简单、重量轻，在小型遥控直升机上较为常见，降落时能够通过支架变形和较宽的支撑跨距吸收冲击。模型中起落架向前下方伸出，支撑点位于机身重心投影附近，可用于检查停机姿态、着陆接触范围以及地面转弯时的干涉情况。机身侧面还能看到舵机安装位、连杆走向和局部加强板，这些细节有助于理解旋翼控制信号如何从执行机构传递到旋转部件。

　　从设计思路看，该结构优先保证旋翼旋转包络、机身设备舱和尾部操纵件之间的空间协调。主旋翼直径决定整机最大横向边界，上下旋翼间距决定桨毂高度和气动干扰范围；尾梁长度则影响航向稳定性与尾桨力臂。实际建模或改型时，需要围绕主轴中心线建立旋转参考，检查桨叶在所有方位角下是否与机头、尾梁、拉杆发生碰撞，同时确认起落架高度足以防止桨叶在着陆压缩状态下触地。机身内部设备布置应尽量靠近重心，电池、舵机和接收机的安装面需要与骨架孔位对应，外壳拆分线则应避开主要承力接头。

　　在应用场景上，这类模型可用于航模产品方案评审、机械结构课程讲解、旋翼飞行器装配训练以及三维运动仿真。工程师能够借助完整装配关系观察升力部件、承力部件、整流部件和着陆部件的连接逻辑，也可以在此基础上调整桨叶长度、尾梁截面、起落架高度或设备舱容积。对于选型和结构设计人员而言，模型的价值不在于单一外观展示，而在于把旋翼直径、尾桨位置、机身宽度、起落架支撑跨距和维护拆装空间统一到同一装配坐标系中，从而为后续详细设计、零件出工程图和样机制作提供明确的结构参考。
