轻量化喷气发动机弧形支撑托架

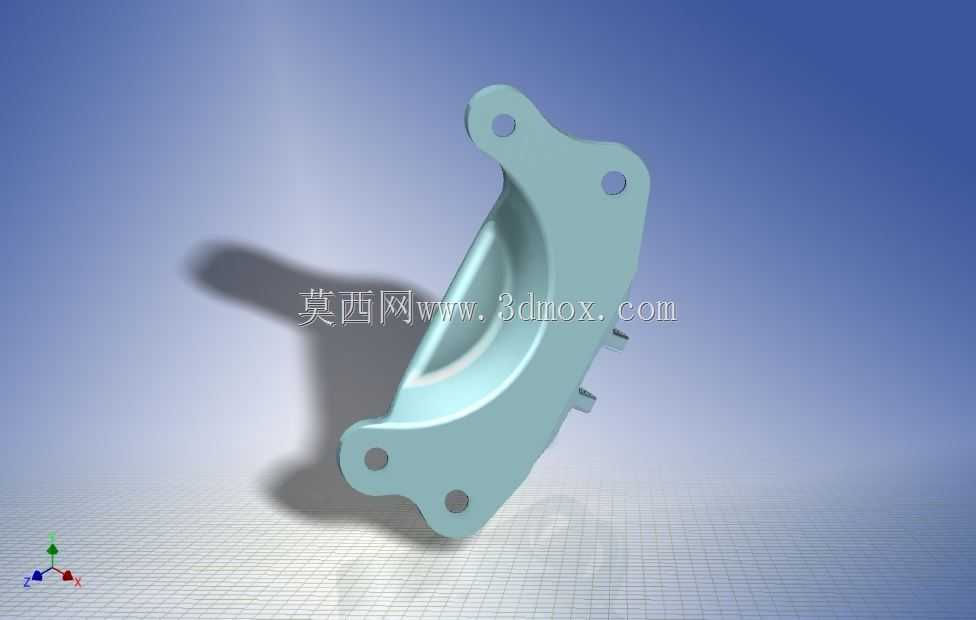

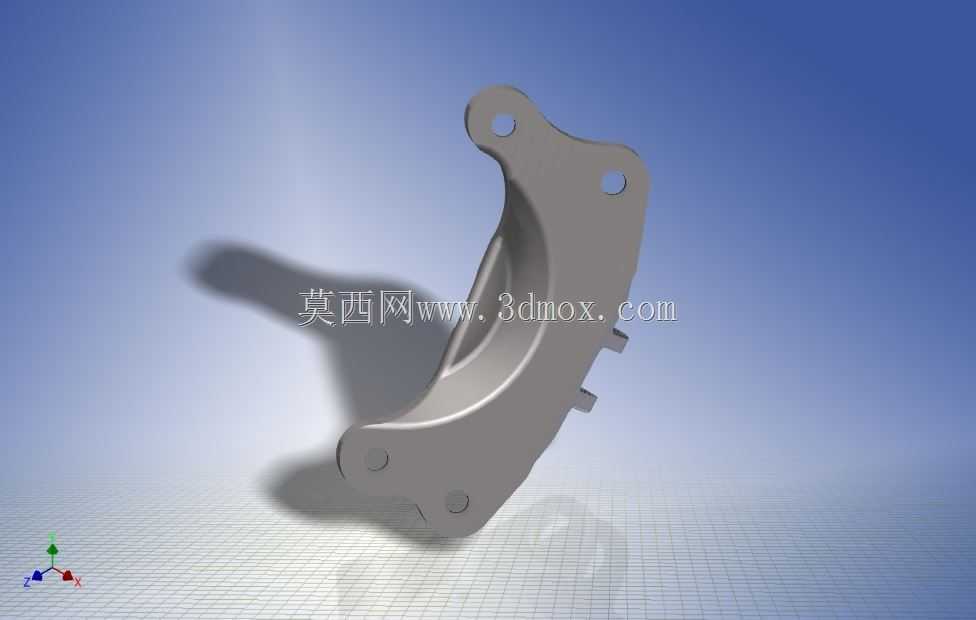

　　该支撑托架面向喷气发动机周边辅助安装与承载连接场景，属于动力系统与机身或台架之间的过渡承力构件，实际使用中承担发动机附件定位、载荷传递以及振动工况下的连接约束。构件整体采用弧形弯板形态，贴合被支撑部件的外侧轮廓，避免平直支架在紧凑空间内与管路、线束或发动机壳体发生干涉。托架主体为一体式弯板结构，板体沿弧线延伸，两端及中部布置安装孔位：上端两个通孔用于与上部支撑面对接，下端两个通孔用于固定到基础安装面，侧面伸出的小柱位可作为辅助定位或附件连接点。

　　从受力路径看，弧形轮廓并非单纯造型处理，而是顺着安装空间和载荷方向形成连续传力通道。板件中部设置内凹加强区域，边缘保留较高翻边或加厚带，使螺栓孔周围具备足够局部刚度；在保证连接可靠的前提下，材料分布向承力边缘集中，低应力区域通过轮廓收窄和挖除实现减重，整体体重减轻约40.7%，这对于航空动力装置及移动台架具有直接意义。托架在工作时不仅承受静态支撑力，还要面对发动机启动、变速和运行过程中的周期性振动，因此孔位间距、板厚过渡和圆角处理都需要兼顾疲劳寿命与装配工艺。

　　外形边界方面，该构件呈狭长弧形布置，安装孔沿弧线分布，适合在曲面壳体外侧或有限包络空间内使用。上端孔区用于承受拉压与剪切复合载荷，下端孔区提供较宽支撑基础，两处孔位的相对位置决定了支架装入后的预紧状态和对中精度。建模时需要重点控制各孔轴线方向、弧形板中性面、侧面凸柱位置以及安装面平面度；若孔轴与配合面存在角度偏差，装配后会在支架内部产生附加弯矩，严重时引起螺栓松动或局部应力集中。

　　设计思路上，这类支架不能只按等强度梁简单处理，还要服从发动机周边的真实装配边界。弧形外轮廓用于避让发动机壳体和相邻附件，内凹区域则为管路、接头或检修工具留出空间；板体上的开孔位置兼顾螺栓装入空间和扳手操作范围，避免出现结构看似合理但现场无法紧固的情况。端部孔位周围保留完整材料环，边缘通过圆滑过渡降低应力峰值，中部曲面形成类似浅槽的加强效果，使薄板在不大幅增加重量的情况下获得抗弯截面。

　　在实际工程应用中，该类托架可用于航空发动机演示台架、动力系统附件固定、喷气装置维护支架以及类似曲面设备的支撑连接。选型或改型时，应先核对四个主安装孔的中心距、孔位所在平面角度、弧形板与被支撑件之间的间隙，以及侧面凸柱是否参与定位。若用于更高振动等级环境，可在孔区增加衬套或加大圆角半径；若追求进一步轻量化，则应在拓扑优化后复核屈曲、模态和疲劳安全系数，而不是单纯削减板厚。

　　三维建模过程中，建议以安装孔和配合曲面作为基准骨架，先建立弧线走向与关键孔轴，再生成主体板件和加强翻边。圆角、拔模斜度和壁厚均匀性需要同步考虑，尤其在弯板与凸柱交接处，应避免突变截面造成铸造或加工缺陷。完成实体后，可通过装配模型检查螺栓、垫片、工具回转空间以及支架与发动机外壳的最小间隙，再结合有限元分析确认主承力路径是否顺畅、低应力区材料是否仍有删减空间。这样得到的托架既能满足支撑定位功能，也能在受限空间内实现较轻质量和较稳定的动态性能。
