弹性开口金属板夹紧固结构设计

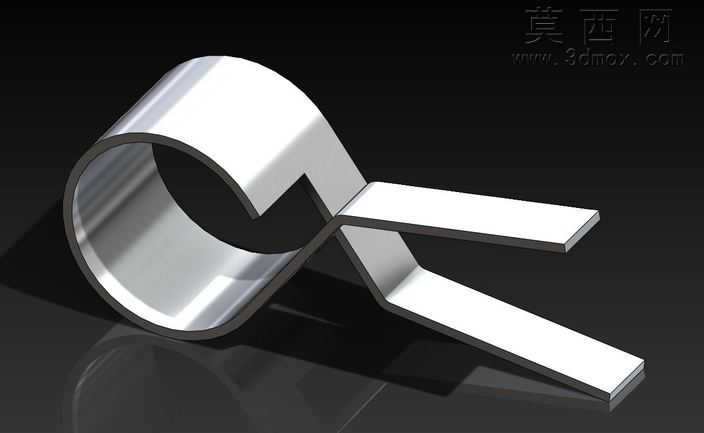

本作品为弹性开口式金属板夹三维建模作品，建模阶段采用SolidWorks软件完成全参数化设计，首先绘制夹持圆环的截面轮廓，通过拉伸凸台命令生成环形基体，针对圆环的开口缺口位置，采用拉伸切除命令精准控制开口间隙，保证后续弹性形变的预留空间。夹臂部分采用多段线绘制弯折路径，通过扫描特征生成等厚度的长条夹臂，弯折处添加圆角过渡特征，避免钣金弯折过程中出现应力集中导致的断裂问题，同时对夹臂末端做小幅度倒角处理，消除锐边带来的安全隐患。材质设置阶段选用不锈钢金属材质，调整材质球的反射参数与粗糙度数值，还原冷轧不锈钢板材的哑光金属质感，渲染阶段采用HDRI环境贴图提供均匀的环境光照，添加定向主光源突出金属表面的高光反射效果，配合柔和的阴影参数，清晰展现板夹的曲面轮廓与弯折结构细节。结构设计上，该金属板夹依靠环形部分的弹性形变实现对轴类、杆类零件的抱紧夹持，两个向外延伸的夹臂作为施力部位，按压夹臂时环形开口张大，可轻松套入被夹持工件，松开夹臂后环形结构依靠自身金属弹性复位，产生持续的抱紧力实现固定效果，整体结构无额外铰接零件、弹簧零件，依靠单一钣金件的弯折成型实现全部夹持功能，加工工艺适配常规钣金冲压、弯折工序，生产效率高、成本低廉，可应用于线束固定、管件临时定位、小型零件夹持等多种场景，建模过程中对板件厚度做了统一参数化设置，可根据不同的夹持力需求快速调整板材厚度、环形内径、夹臂长度等关键尺寸，适配不同规格的使用需求，所有特征均保留建模历史参数，方便后续的设计修改与工程图导出。
