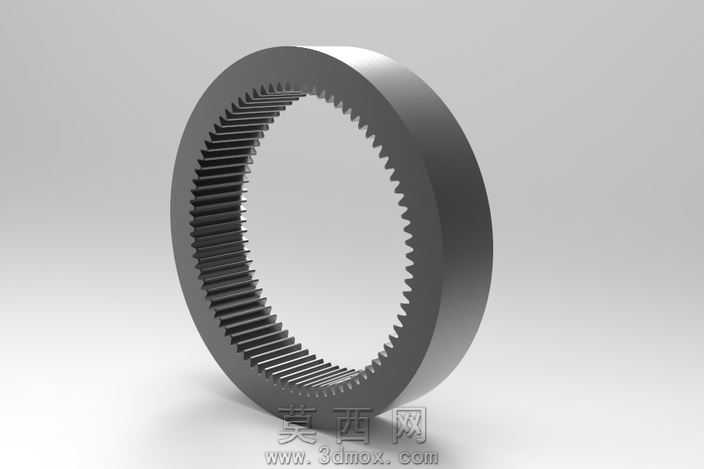

参数化内齿圈齿轮三维设计作品

本作品为参数化设计的内齿圈齿轮三维模型，建模过程依托三维参数化设计逻辑完成，首先通过草绘绘制齿圈的外圆基准、内齿根圆基准轮廓，依托齿轮啮合的渐开线齿廓生成逻辑，通过参数化方程驱动生成单齿的渐开线齿形曲线，对齿形进行齿顶倒角、齿根过渡圆角的细节处理后，通过圆周阵列操作完成整圈轮齿的排布，再通过拉伸凸台命令生成齿圈的环形基体结构，对齿圈的两端端面进行倒角去毛刺处理，还原实际机加工零件的工艺细节。材质配置阶段选用合金结构钢作为零件的基础材质，调整材质的金属粗糙度参数、反光度参数，模拟经过调质处理后的硬齿面金属质感，齿面区域设置细微的磨削纹理贴图，还原实际齿轮精加工后的表面状态，非配合的外圆柱面设置均匀的哑光金属质感，区分不同加工面的视觉差异。渲染阶段采用工作室三点布光方案，主光源从侧上方45度角投射，勾勒齿圈的环形轮廓与内齿的层叠结构，补光从另一侧补充暗部亮度，避免齿根区域出现死黑遮挡结构细节，底光弱化投影的生硬边缘，搭配浅灰色无缝背景地面，让模型整体结构清晰呈现，可360度旋转观察内齿的排布均匀度、齿形的规整度。结构设计上严格遵循内齿轮的啮合参数规范，齿距均匀一致，齿向与齿圈轴线保持平行，齿厚参数符合传动配合的公差设计要求，整体环形结构的壁厚均匀，可适配行星齿轮传动机构的内啮合传动需求，参数化的建模逻辑支持修改齿数、模数、齿宽、齿顶高系数等核心参数，快速生成不同规格的内齿圈模型，无需重复进行齿形绘制工作，大幅提升同类型零件的设计效率。模型的细节处理覆盖了实际生产中的工艺特征，包括端面的安装倒角、齿根的应力释放圆角，避免应力集中导致的轮齿断裂问题，整体结构无多余几何特征，无破面、重叠面等建模错误，可直接导入装配体用于传动机构的运动仿真、干涉检查工作，也可用于生成工程图纸指导后续的数控加工生产。
