三星S4手机定制图腾后盖保护壳

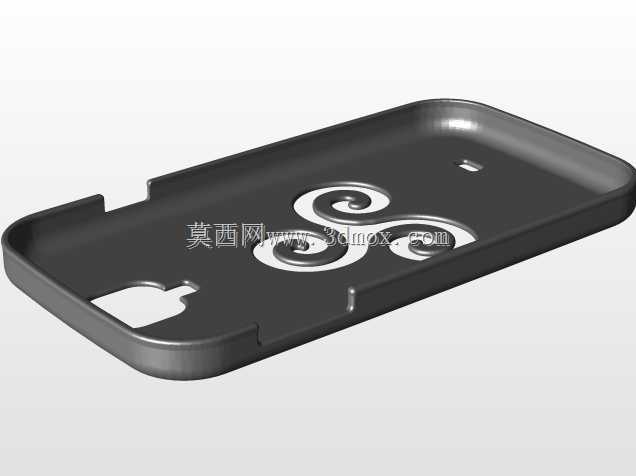

　　消费电子周边结构设计里，手机后盖保护件是很典型的小尺寸个性化定制件，这类零件不需要承担整机内部的结构限位，核心边界完全由对应机型的背部外形决定，设计时首先要把贴合面的轮廓公差控制在合理范围，既不能过紧导致装拆时刮伤手机中框漆面，也不能间隙过大出现晃动、边缘翘边的问题。这款后盖是为三星Galaxy S4机型开发的替换式保护壳，整体轮廓完全跟随原机背部的圆角矩形走势，四周侧壁做了均匀的薄边包覆，边缘预留了微小的拔模斜度，方便FDM熔融沉积成型设备直接打印后无需二次打磨就能顺利套装到机身上。

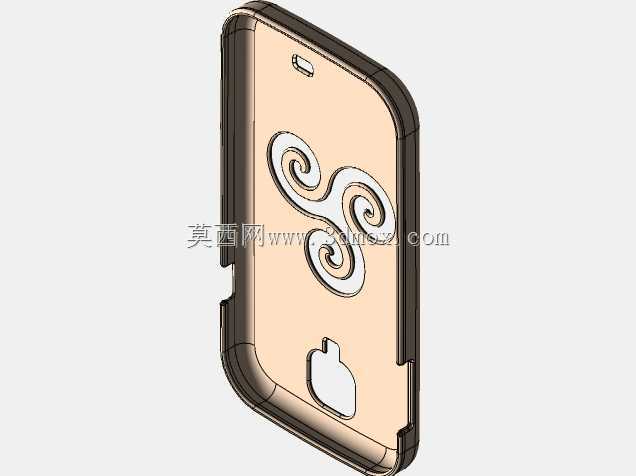

　　开孔布局是这类后盖设计里最需要优先核对的部分，原机背部上方的后置摄像头与闪光灯组合区域，壳体上开出了对应形状的贯通避让孔，孔位边缘比镜头外圈轮廓单边放大0.3mm左右，既保证镜头不会被壳体遮挡、拍摄时不会出现暗角，也避免孔位过小在打印出现轻微尺寸偏差时剐蹭镜头保护玻璃。壳体下方对应原机扬声器出声的位置，开出了长条形的贯通开孔，保证手机平放桌面时出声通道不会被壳体完全封闭，不会出现音量闷堵、音效失真的情况。

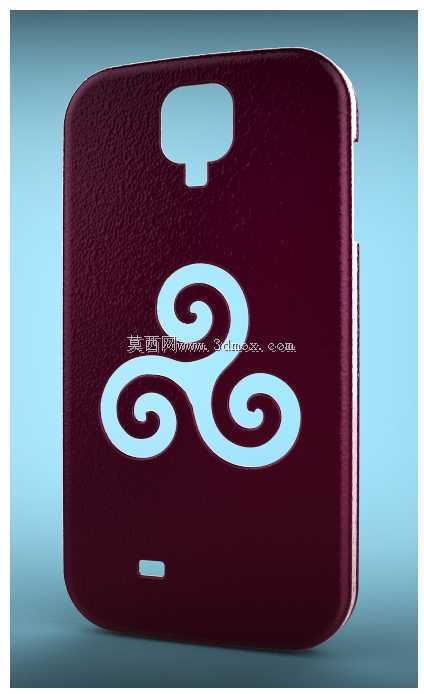

　　背部的图腾纹样是这款壳体的核心设计特征，纹样采用凸起于壳体基底表面的浅浮雕结构，螺旋三曲的图腾线条边缘做了R0.5左右的圆角过渡，没有尖锐的直角棱边，一方面手持握持时纹路触感顺滑不会硌手，另一方面FDM打印过程中凸起纹路不需要额外支撑，层纹堆积后线条轮廓完整，不会出现断丝、翘边的缺陷。壳体基底厚度设置在1.2mm左右，凸起图腾的总高度控制在0.8mm，整体零件总厚度不超过2mm，既保证PLA材料打印完成后有足够的结构强度，日常拆装、轻微磕碰时不会出现脆裂，也不会让手机装上壳之后整体厚度增加过多，保持原机的轻薄握持手感。

　　从实际使用场景来看，这类个性化后盖主要面向数码配件定制、文创周边快速打样的场景，不需要开注塑模具，通过桌面级FDM打印机就能小批量制作，设计者可以根据用户的喜好更换背部的浮雕纹样，调整壳体表面的纹理质感，比如这款壳体的基底表面做了细微的皮纹质感处理，打印完成后触感类似磨砂皮革，不容易残留指纹和手汗，相比光面壳体的防滑性能更好。建模过程中首先要逆向提取原机背部的曲面曲率，三星S4的背部本身带有轻微的弧面过渡，不是完全的平面，因此壳体的内贴合面也要跟随这个弧面做匹配，不能直接做成平面，否则装壳后中间区域会出现虚位，按压背部时会出现壳体和手机背板碰撞的异响。

　　安装边界方面，壳体四周的包覆边高度控制在3mm左右，刚好包裹住手机中框的侧边弧度，不会遮挡手机侧面的电源键、音量按键，也不会干涉底部的充电接口和顶部的耳机孔，用户装壳之后不需要拆卸壳体就能完成所有按键操作和线材插拔。材料选用PLA线材打印时，不需要对零件做额外的退火处理，打印完成后自然冷却就能保证尺寸稳定性，纹样部分可以更换不同颜色的耗材做双色拼接，比如基底用深色耗材、图腾部分用浅色耗材，不需要后期喷涂就能获得清晰的色彩对比效果。这类结构的设计思路同样可以复用在其他机型的后盖定制上，只需要替换对应机型的外轮廓、开孔位置，保留背部浮雕的参数逻辑，就能快速衍生出不同主题的个性化保护配件，在小批量定制、文创衍生品开发的场景里，相比传统注塑开模的生产方式，设计迭代成本极低，修改纹样或者调整开孔位置只需要在三维模型里调整特征参数，重新切片打印就能在几小时内拿到实物样件，验证装配效果。
