液压油缸回转铰支座结构设计

　　在工程机械、冶金装备、矿山液压支架以及各类重载直线驱动机构中，液压缸并非总是沿固定轴线做纯直线推拉动作。当执行端随负载轨迹发生小幅摆动、机架存在装配偏差，或者多杆机构需要补偿运动耦合误差时，缸体与固定基础之间若采用刚性法兰连接，会在活塞杆密封、缸筒螺纹以及导向套部位产生持续附加弯矩，轻则造成偏磨、内泄，重则导致活塞杆弯曲、缸体焊缝开裂。回转铰这类中间铰接支座，正是为释放该自由度而设置的关键传力零件。

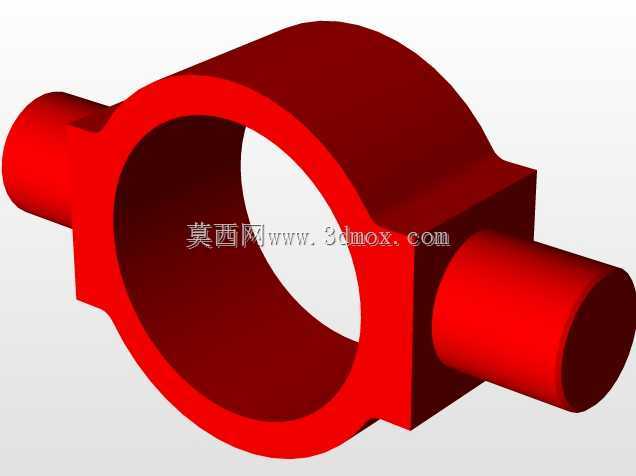

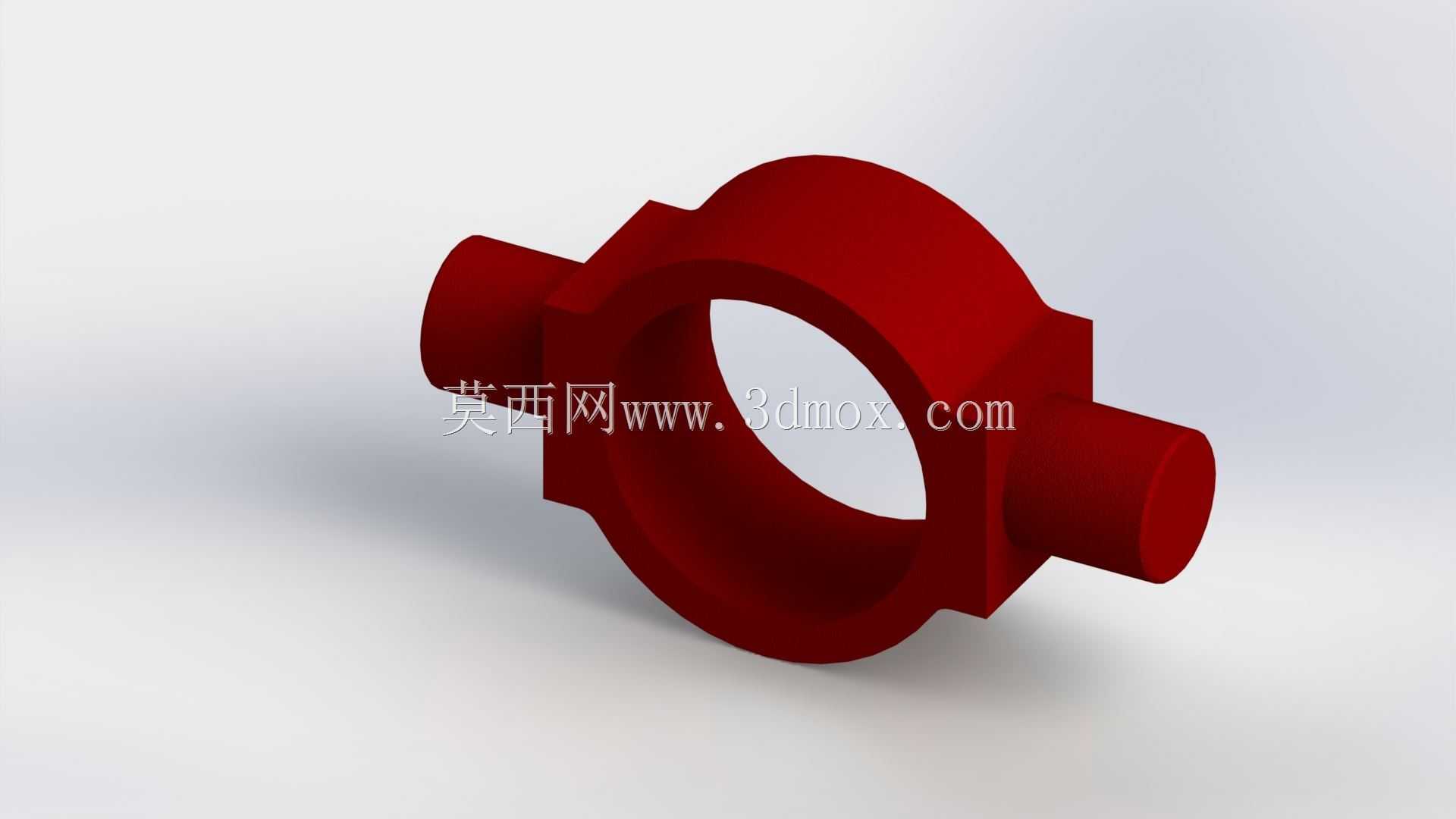

　　从结构受力路径看，该零件中部为大尺寸环形包容体，内孔用于装入轴套、关节轴承或直接与铰轴形成滑动配合，工作时液压缸的推力或拉力通过两侧同轴圆柱凸台传递到支座，再经环形本体扩散至周边安装面。两侧伸出的短圆柱轴颈构成铰接旋转中心，其同轴度直接决定铰轴装配后是否出现别劲现象；建模时需将两轴颈设为同一旋转特征，避免分别拉伸造成轴线错位。环形主体外侧并非简单等厚圆筒，而是在受力薄弱方向增加块状加强筋，使截面从轴颈到环体平滑过渡，降低应力集中系数。

　　实际选型布置中，首先要确认的是铰接中心高与安装边界。该类支座通常套在液压缸缸筒中部或尾部，内孔尺寸需与缸筒外径、配合公差匹配；80mm左右内部尺寸对应的是中等缸径系列，装配时环孔与缸体之间可通过锁紧螺钉、压板或焊接方式固定，若采用焊接结构，需在环体内侧预留焊接坡口并控制焊后变形，防止内孔失圆影响铰轴转动。两侧轴颈的直径、伸出长度决定配套耳板宽度与轴承选型，轴颈端面与机架耳板之间要留出挡圈或润滑脂腔位置，整体宽度方向不能超出设备侧护板边界。

　　设计思路上，这类回转铰遵循“受压稳定、受转灵活”的原则。环形本体承受缸体径向抱紧力与轴向推力复合作用，壁厚过薄会在高压脉冲下发生椭圆变形，过厚则增加重量并占用安装空间；因此在环体上下非主要传力区可适当减薄，而在两侧轴颈根部、油缸推力作用线经过的截面加大金属填充。外形中可见的方形凸台一方面为扳手夹持或定位提供平面，另一方面作为加强块将轴颈载荷引导至环体，避免圆柱相贯线处出现尖锐应力峰。

　　运动校核阶段需把铰支座放入整机机构运动简图中分析。液压缸一端通过该回转铰与机架铰接，另一端与动臂、滑块或翻转平台铰接，两铰点连线即为油缸二力杆传力方向。工作过程中随负载摆角变化，缸体绕铰轴旋转，转角范围通常在几度到三十几度之间；设计时要检查环体外圆、加强块与周围护罩、油管接头在极限摆角下的干涉情况，尤其高压软管接头不能在摆动中被支座凸台挤压。润滑方面，若轴颈与耳板为金属直接摩擦，应在轴颈或耳板上开设油槽、配置油杯；若采用自润滑关节轴承，则要控制支座内孔与轴承外圈的配合过盈量，保证压装后轴承内圈仍能灵活偏转。

　　三维建模时，可先以回转轴线为基准绘制轴颈与环体的旋转剖面，一次性生成主体回转特征，再在环体外侧叠加加强块与安装平面，保证两侧结构关于中心平面对称。配合面尺寸需标注清楚：轴颈直径按轴承或孔配合选公差带，环体内孔按缸筒配合选H7或H8级精度，端面粗糙度与轴颈同轴度按铰接副要求给定。对于承受冲击载荷的工况，还应在轴颈根部设置圆角过渡，并在工程图中注明圆角半径，避免淬火或焊接时产生裂纹源。

　　现场维护角度，该支座属于隐蔽性较强的受力件，外观被油缸和耳板遮挡后很难直接观察磨损，因此结构设计时要预留磨损检查间隙，轴颈与衬板之间允许通过垫片调整轴向窜动。当油缸动作出现爬行、异响或铰点部位温升异常时，往往先反映在回转铰配合间隙增大上，此时需拆解检查轴颈圆度与衬套磨损量。合理的回转铰结构能够让液压缸始终接近纯二力受力状态，把不必要的侧向力隔绝在密封系统之外，是重载液压执行机构中不可省略的基础铰接部件。
