老式手动多功能机械加工装置三维结构

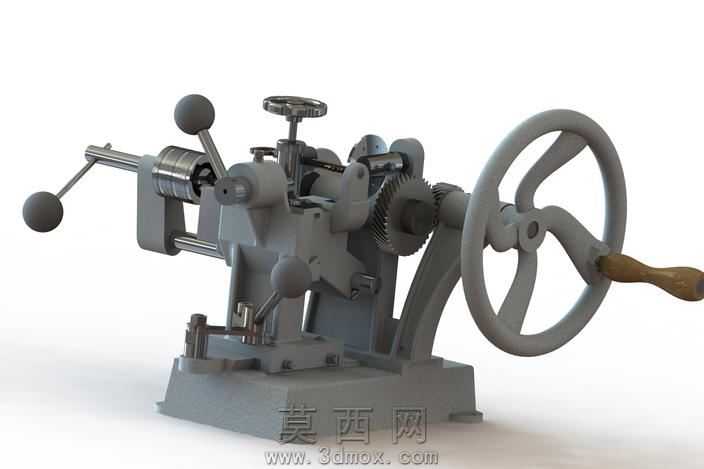

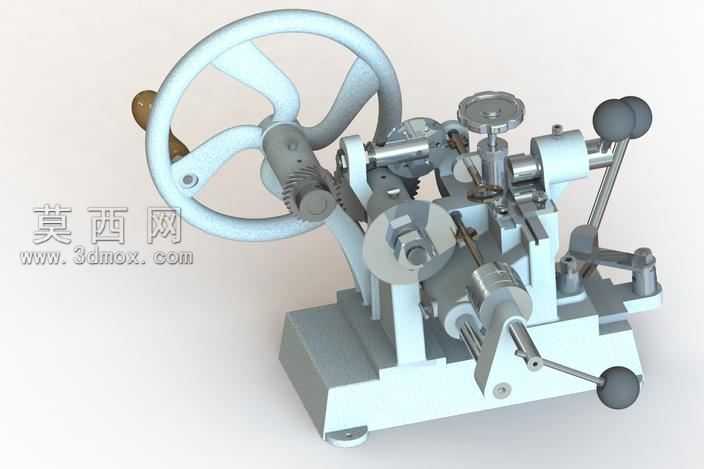

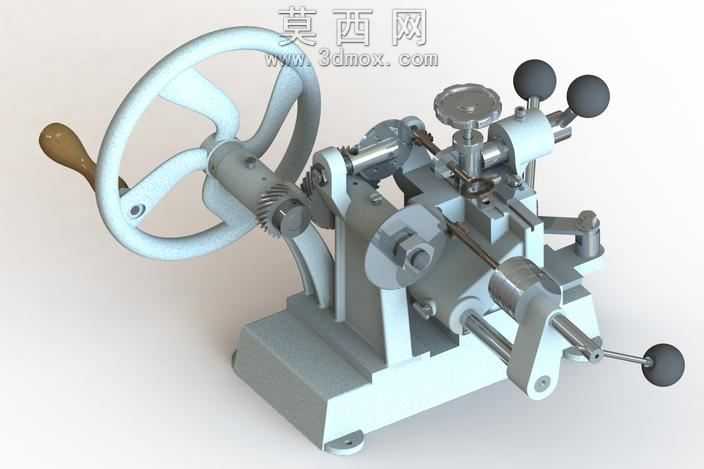

本作品为老式手动多功能机械加工装置的三维建模成果，建模过程中严格遵循机械设计的尺寸比例规范，对装置的每一处构件都进行了精细化还原。首先从整体基座开始建模，采用拉伸、凸台切除等基础特征构建出厚重的铸铁质感基座，保证基座的安装孔位、支撑面结构完全匹配实物的装配逻辑，为上部所有功能构件提供稳定的装配基准。手轮部分采用回转特征建模，还原了三辐条式手轮的曲面造型，对手轮边缘的防滑纹理、侧边木质操作手柄的曲面过渡都做了细节处理，保证手轮与下部蜗杆轴的装配同轴度符合机械传动的公差要求。传动部分完整还原了蜗杆蜗轮、滑移齿轮、调节丝杠等核心传动构件，对齿轮的齿形参数、丝杠的螺纹牙型都按照机械设计标准进行建模，保证各传动部件之间的啮合关系准确，能够直观呈现手轮输入动力后，动力经过各级传动传递到执行端的完整运动路径。装置上的各类操作手柄、锁紧旋钮、调节手轮都做了独立建模，对球形手柄的曲面、锁紧螺杆的螺纹结构、刻度调节盘的刻度标识细节都进行了还原，不同操作构件的位置布局完全参照老式手动加工设备的人机操作逻辑排布，方便操作人员在工位上完成不同的调节操作。执行端的夹具、加工工位结构做了精细化处理，对夹具的V型定位面、锁紧压块的结构、进给导轨的滑动配合面都进行了特征还原，能够清晰展示工件装夹、进给加工的工作原理。材质渲染阶段，对基座、传动构件等铸铁部件采用哑光灰铸铁材质，调节手轮、操作手柄采用深色胶木材质，木质手柄采用实木纹理材质，金属传动件采用亮面金属材质，通过材质区分清晰展现不同构件的功能属性，渲染时采用柔和的工业展示光照，突出机械结构的层次感与金属构件的质感，整体模型完整还原了老式手动机械装置的精巧结构，能够直观展示传统机械设计中手动传动、功能集成的设计思路，展现早期工业设备依靠纯机械结构实现多种加工功能的设计智慧。
