越南黎州水电项目液压动力单元

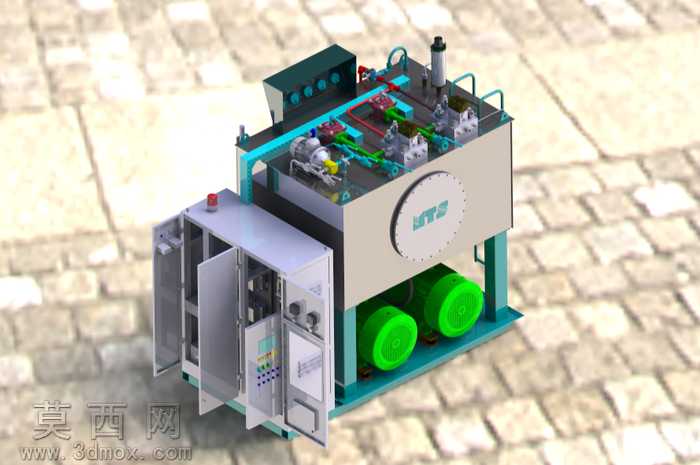

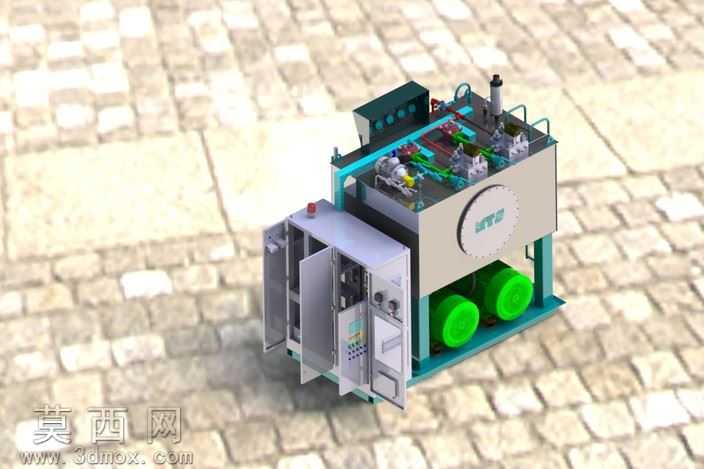

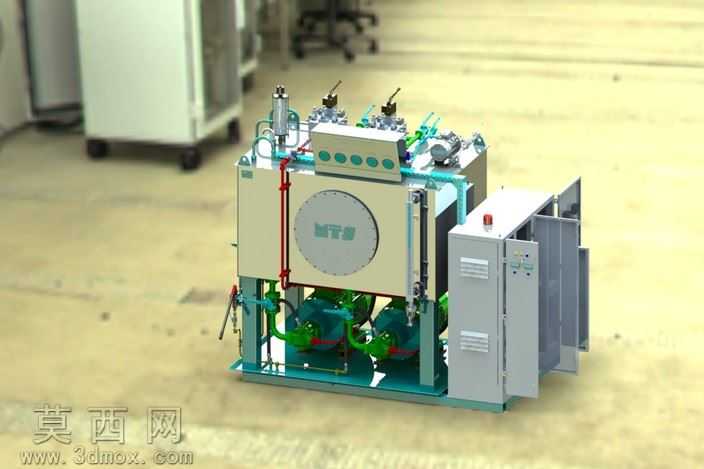

本套液压动力单元是为越南黎州水电站项目专项设计的核心动力供给装置，整套模型采用三维参数化建模完成，完整还原了液压站从油箱总成、动力输出到电控集成的全系统结构，建模过程中严格遵循液压系统设计规范，对每一处管路走向、阀组安装位置、元器件排布都做了1:1比例还原，可直接用于项目方案评审、施工排布参考与技术交底使用。模型在渲染阶段采用了写实材质配置，油箱主体采用工业哑光金属漆材质，清晰呈现焊接箱体的厚重质感；液压管路区分了高压油管与回油管路的材质差异，高压管路采用亮面金属材质搭配标准管接头细节，回油管路做了哑光防锈处理；两台主驱动电机采用鲜亮的绿色工业漆材质，还原了户外工业设备的标准涂装；电控柜体部分做了柜门可开启的结构设计，内部排布的PLC控制模块、接线端子、操作按钮都做了精细化建模，柜体表面的散热格栅、门锁、急停按钮、状态指示灯等细节均完整呈现，打开柜门即可查看内部电控布局。整套动力单元采用双电机冗余驱动设计，油箱顶部集成了三组液压控制阀组，搭配蓄能器、压力传感器、液位计等检测元件，管路排布采用分层走线设计，既避免了管路交叉干涉，也预留了充足的安装维护空间；侧边集成的独立电控柜与液压主体采用一体化安装设计，减少了现场布线工作量，柜体做了防尘密封处理，可适配水电站现场的潮湿多尘工况。设计阶段充分考虑了项目的交付需求，整套系统可覆盖6台作业设备的液压动力供给，总设计输出能力匹配1.8M美元项目包的设备配套要求，模型中包含的管道系统、配套配件结构都做了标准化建模，可直接导出物料清单用于采购核算，也可根据现场安装需求调整安装底座尺寸与管路接口位置，适配不同的水电站安装场地条件。
