德国Zundapp摩托车燃油箱徽标造型设计

　　在两轮机动车外观覆盖件的正向开发流程里，车身标识从来不是后期随意粘贴的平面贴纸，而是和燃油箱曲面、乘员坐垫侧围、整车复古风格深度绑定的结构装饰件。本次梳理的Zundapp徽标三维造型，源自德国经典轻便摩托车产品线的品牌视觉体系，这类长条形圆角徽标在实车上主要布置在燃油箱侧向立面以及buddy seat双人坐垫的侧装饰板位置，承担品牌识别、曲面分色过渡、覆盖安装接缝的多重作用，很多复刻改装车型、经典车修复项目都会单独重做该标识，来还原老车出厂时的视觉质感。

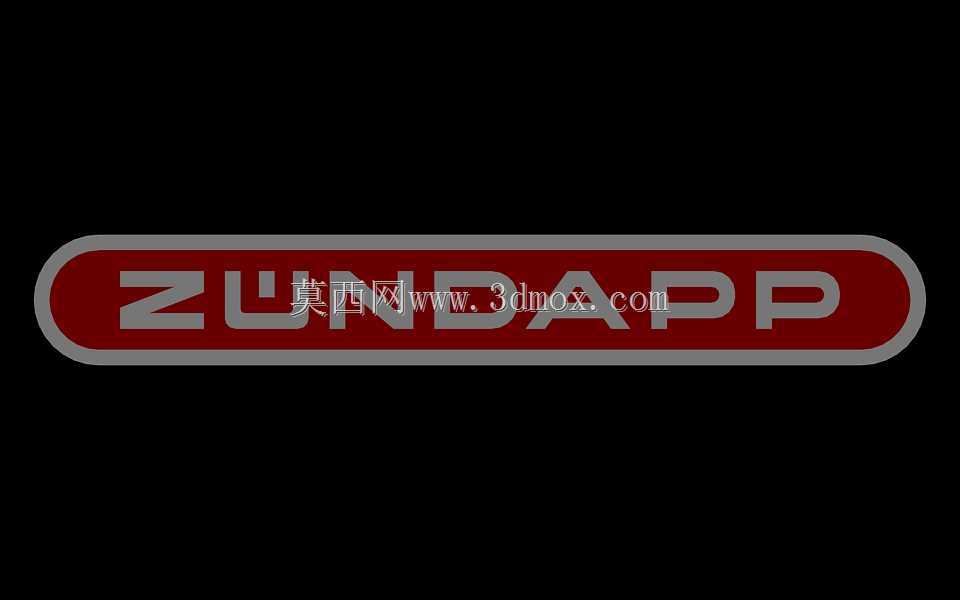

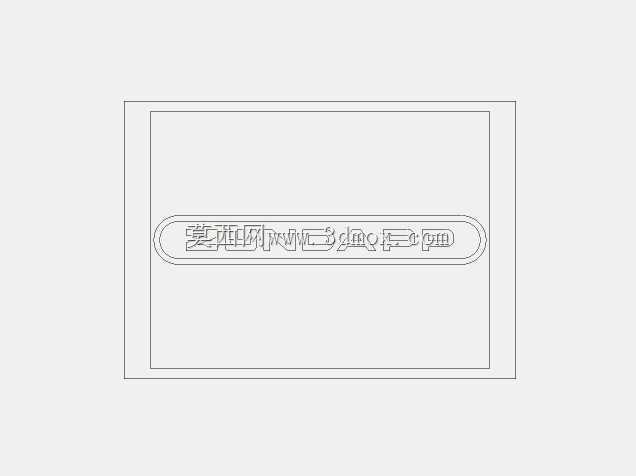

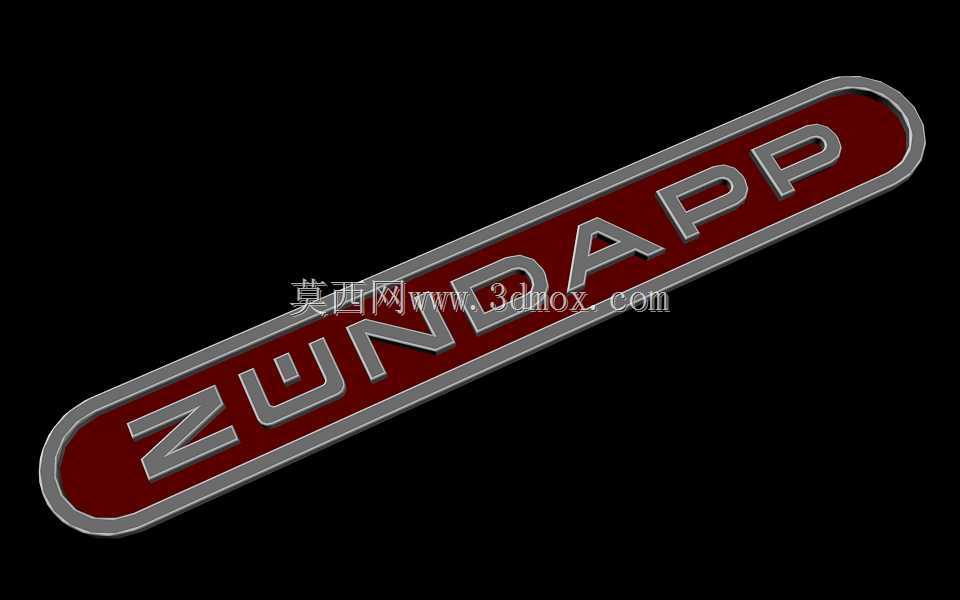

　　从实际装车边界来看，这类徽标整体为细长跑道形轮廓，两端做等半径圆弧收边，长宽比控制在7:1左右，适配老式轻便摩托车燃油箱侧面平缓的弧面走势。建模时首先要提取徽标的中心基准曲线，让整条标识的长度方向和燃油箱侧面的冲压棱线走向保持平行，避免贴装后出现标识两端翘边、中段悬空的问题。徽标的厚度方向分为三层结构：最底层是银灰色金属包边，向外带出微小的拔模斜度，边缘做R0.8左右的圆角钝化，既模拟老式锌合金压铸标牌的金属翻边质感，也能避免安装时锐边划伤漆面；中间层是酒红色珐琅填充区域，区域内凹于金属外框0.3-0.5mm，还原老标牌烤漆填充的层次感；最上层是凸起的立体ZUNDAPP字母，字母顶面和金属外框顶面基本齐平，字母笔画边缘做小圆角处理，复刻压铸字体的厚重观感。

　　设计过程中需要优先考虑标识和安装基面的贴合公差。老式摩托车燃油箱多为薄钢板冲压成型，侧面并非绝对平面，沿车身长度方向存在平缓的外凸弧度，因此徽标的背面不能做成纯平面，需要匹配安装位置的油箱曲面做随形偏移，预留0.2mm的双面胶或者铆接安装间隙。如果是用于buddy seat坐垫侧围，基座是注塑ABS饰板，曲面弧度会比油箱更大，这时可以把徽标拆分为背面柔性安装底座和正面硬质标识体两部分，底座采用带微弹性的结构，适配饰板的形变，避免车辆行驶震动过程中标牌出现应力开裂。

　　字母造型的细节处理是这类复古徽标的核心要点。Zundapp的经典字体属于粗体无衬线压铸字体，所有字母的笔画宽度保持统一，U字母上方的变音符号要和字母本体做成一体凸起结构，不能拆分建模，否则后期烤漆填色时会出现细小缝隙积漆。字母和红色填充区域的间隙要均匀控制在1.2mm左右，间隙过宽会让视觉显得松散，间隙过窄则珐琅烤漆填充时容易出现颜色溢流，污染银色金属边框。外框的金属边宽度全程保持一致，两端圆弧处的边框宽度不能随圆弧收缩，这一点在草图约束阶段就要添加等宽约束，避免扫略或者拉伸后出现端部边框变窄的造型缺陷。

　　从工艺落地的角度，该造型既可以适配传统的锌合金压铸+珐琅烤漆工艺，也可以用于现代改装车的亚克力雕刻+镀铬贴面工艺，三维建模时所有特征都保留参数化关联：如果需要适配不同排量车型的油箱尺寸，可以整体缩放徽标长宽，同时锁定三层结构的厚度比例、字母笔画宽度比例，不会出现缩放后字母变形、边框厚度失调的问题。徽标的安装孔位做隐藏式设计，在背面两端设置两个直径3mm的定位柱，对应油箱或者饰板上的预制小孔，安装时定位柱插入孔位打胶固定，正面完全看不到铆钉或者螺丝痕迹，最大程度保留老车标牌的完整外观。在整车装配序列里，该徽标属于总装后期的外饰件，要等油箱漆面完全固化、坐垫饰板装配完成之后再对位粘贴，安装前需要沿标识长度方向做贴合度试配，确认两端和曲面完全贴合后再撕除背胶压实，避免后期出现起边脱落。这类标识模型也可为同类复古机车品牌徽标的开发提供参考，平衡造型还原度和实际安装的工艺可行性。
