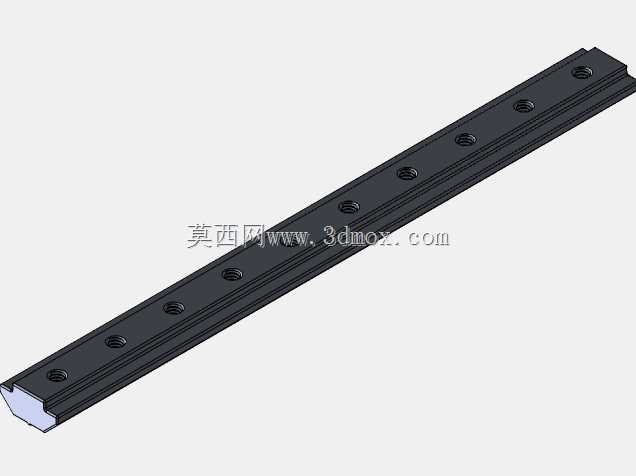

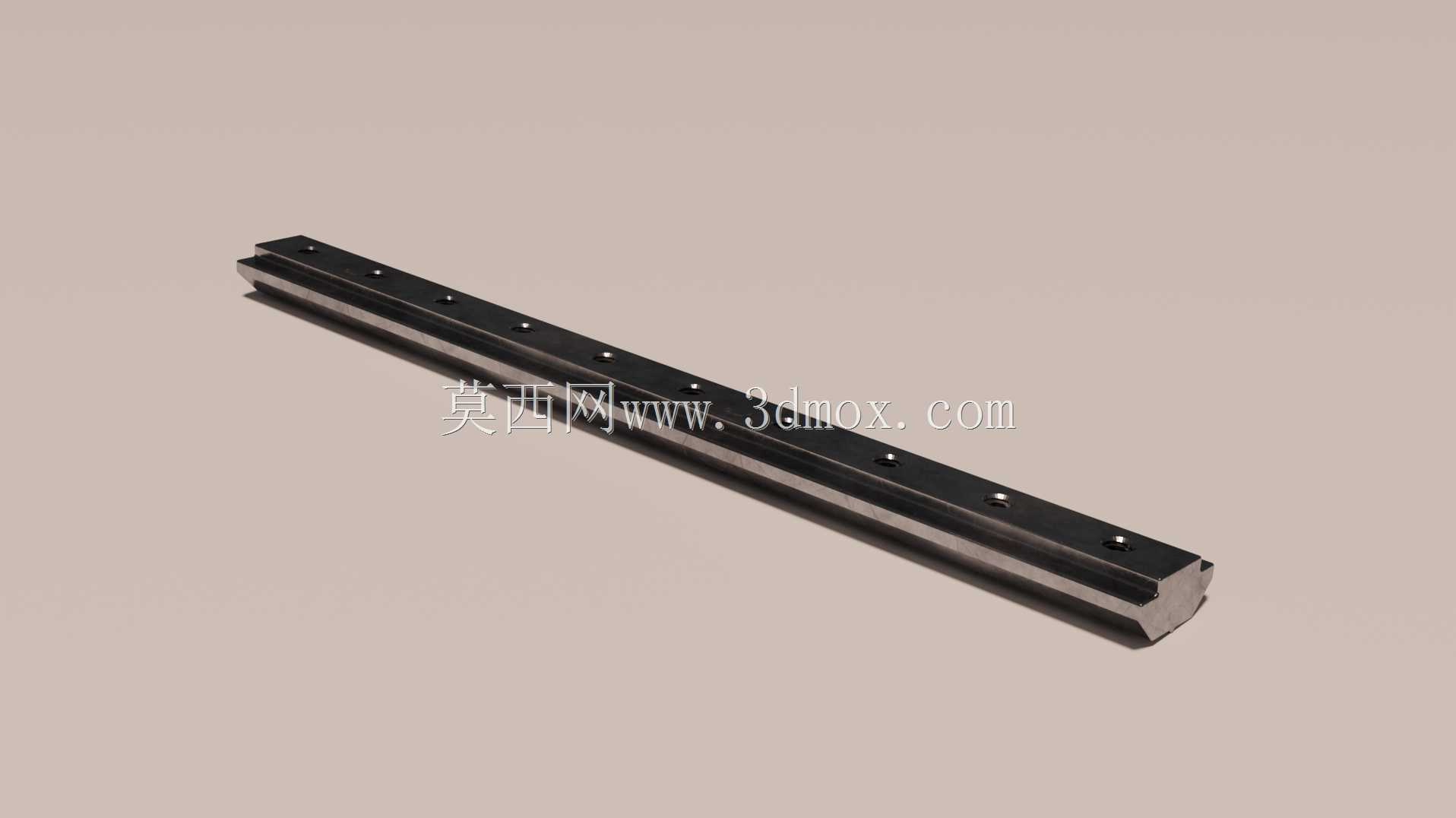

在桌面级数控设备、小型自动化工作站、3D打印运动框架以及开放式铝型材机架的搭建场景里,20系列V槽铝型材的直线运动副一直存在装配调试的痛点:常规外置滑块需要额外预留安装空间,外置滚轮的同轴度调整依赖人工经验,而配套的内嵌螺母杆恰好解决了这一问题。这款适配2020、2040等截面宽度20mmV槽铝型材的螺母杆,整体沿型材V型槽的走向布置,杆体上预先加工出等距排布的安装孔位,孔位间距匹配主流20系列铝型材的端面安装孔标准,使用者可以根据实际机架的跨距需求,直接截取对应长度的杆体嵌入V槽内,不需要在铝型材槽腔内额外攻丝或者加装后置T型螺母。
从实际设备运行的角度看,这类螺母杆最核心的作用是为沿V槽行走的滚轮组件提供刚性安装基准,同时承担运动副的侧向限位功能。很多入门级开源数控雕刻机的X轴横梁采用2040双槽铝型材,过去装配时工人需要先在V槽内逐个塞入方形螺母,再对齐滑块孔位穿入螺丝,螺母在槽内容易发生偏转,拧紧过程中经常出现滑牙或者孔位错位的问题。改用整体式螺母杆之后,所有螺纹安装位的相对位置在零件加工阶段就已经固定,杆体嵌入V槽后,外侧轮廓和V槽的两个斜面形成小间隙松配合,既可以沿槽向轻松推入调整初始位置,又不会在径向发生晃动,滚轮支架的安装螺丝直接对准杆体上的螺纹孔锁紧即可,整个装配环节的耗时能缩短六成以上,后期设备维护拆解时也不会出现零散螺母掉落到型材内腔的情况。
设计这款零件时,工程师特意将杆体的外部轮廓尺寸做了小于V槽实际理论轮廓的处理,这个细节是现场装配经验的直接体现:工业铝型材的挤出成型存在公差,不同批次型材的V槽斜面角度、槽口宽度都会有小幅偏差,如果螺母杆的外形完全按照V槽理论尺寸做零公差配合,实际装配时很容易出现卡滞,部分变形的型材段甚至根本无法把杆体推入。预留的均匀间隙可以兼容铝型材的挤出公差,同时在锁紧安装螺丝时,杆体受拉力贴紧V槽的内侧基准面,依然可以获得足够的定位刚性,完全满足轻型运动轴的负载要求。杆体上的螺纹孔采用标准公制粗牙规格,孔位之间的间距经过统一排布,既可以适配单滚轮的窄型滑块,也可以适配双滚轮的长滑块,使用者在修改设备行程、调整滑块支撑跨距的时候,不需要重新加工螺母零件,直接在现有杆体上选择对应孔位即可,大幅降低了非标机架改型的加工成本。
从安装边界来看,这款螺母杆的宽度完全收纳在20mm宽铝型材的V槽轮廓内部,安装完成后不会突出型材的外表面,不会和沿型材外侧布置的拖链、传感器安装座、钣金护板发生空间干涉。在多根铝型材垂直拼接的直角转角位置,杆体的端面可以根据需求切出45度斜角,避开角码的安装空间,不需要在拼接处对型材做额外铣削加工。针对长行程设备,单根螺母杆可以首尾对接使用,对接处的孔位间距保持和整杆一致,对接面打磨平整后嵌入槽内,整条运动轴的安装基准不会出现台阶感,滚轮行走经过对接位置时不会产生卡顿冲击。
在实际工况里,这类螺母杆搭配聚碳酸酯或者金属材质的V槽滚轮使用,可以承受轻型切削头、打印挤出机、视觉检测相机等运动负载,运行过程中杆体把滑块的锁紧力均匀分散到整段V槽的接触面上,避免了单点T型螺母锁紧时局部应力过大导致铝型材槽口变形的问题。对于需要频繁调整部件位置的工装夹具机架,使用者松开滑块螺丝后就可以带动螺母杆沿槽滑动,调整到目标位置后直接锁紧,不需要反复拆装零散螺母,调试效率远高于传统分体紧固件方案。
