单轴越野拖挂露营旅居方舱结构

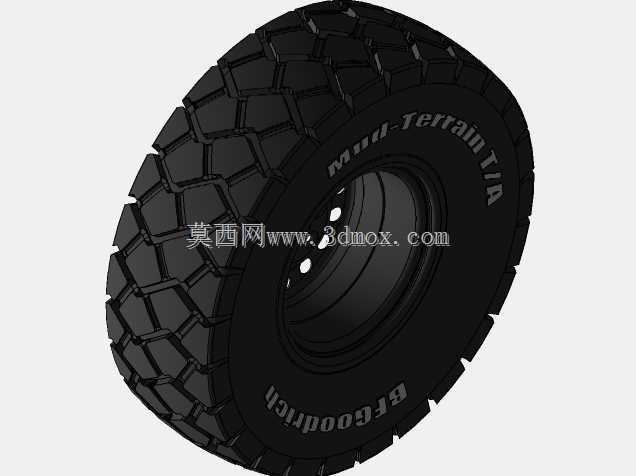

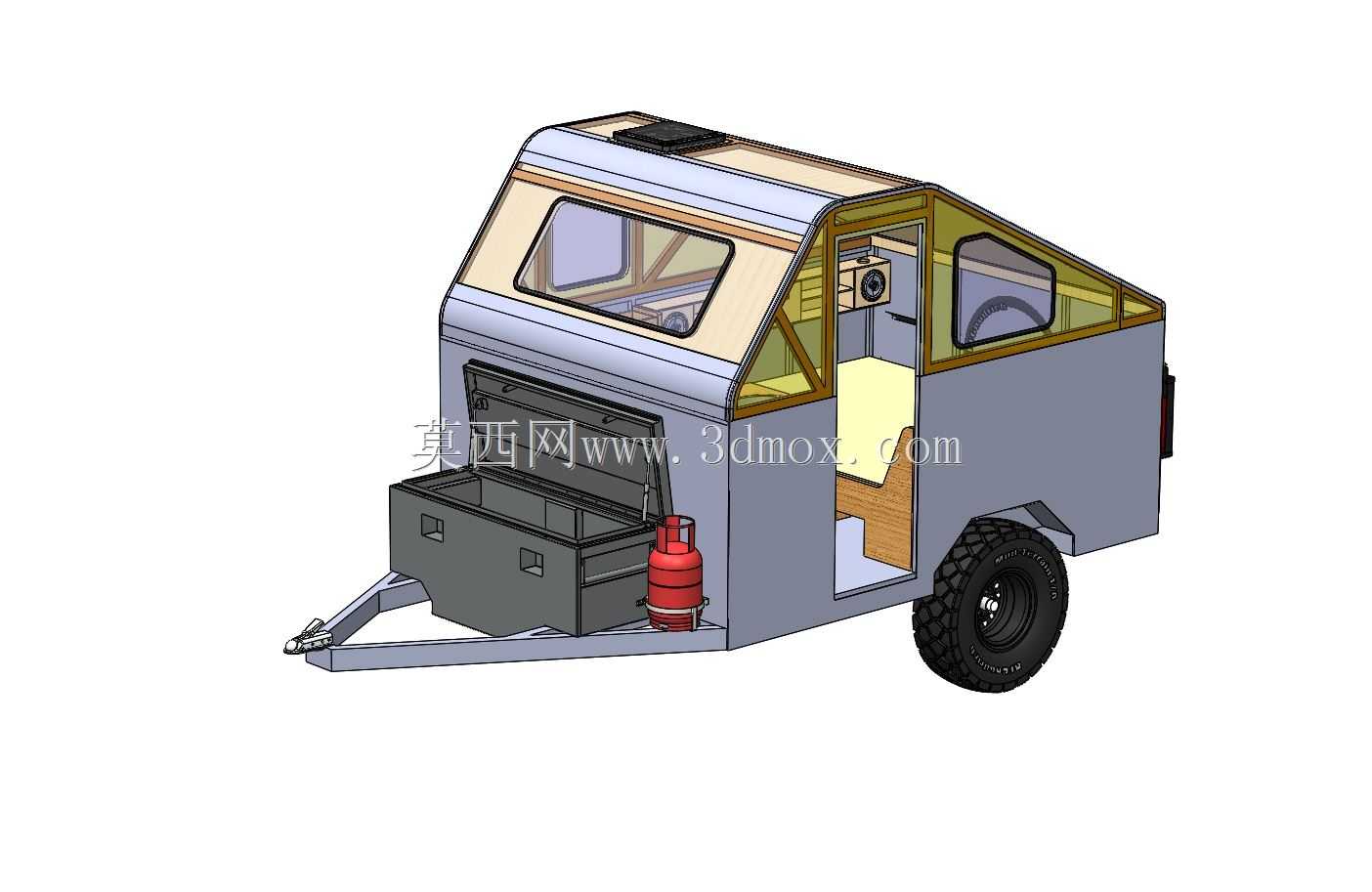

　　这套单轴越野拖挂露营方舱，面向非铺装路面穿越、野外驻留、短途自驾露营等场景，核心是把承载底盘、封闭旅居舱、前置储物与牵引连接整合在一台紧凑拖挂单元上。结构上采用单轮胎单轴布置，轮胎选用大花纹越野胎，胎壁厚实、接地块粗大，在碎石路、浅泥地、沙地边缘行驶时可提供足够抓地力；轮拱直接切入舱体侧下方，既压缩整车长度，也让重心尽量靠近车轴，减少牵引端下压力波动。

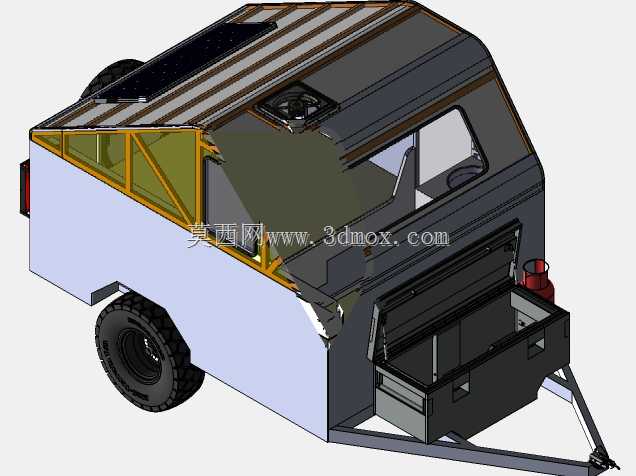

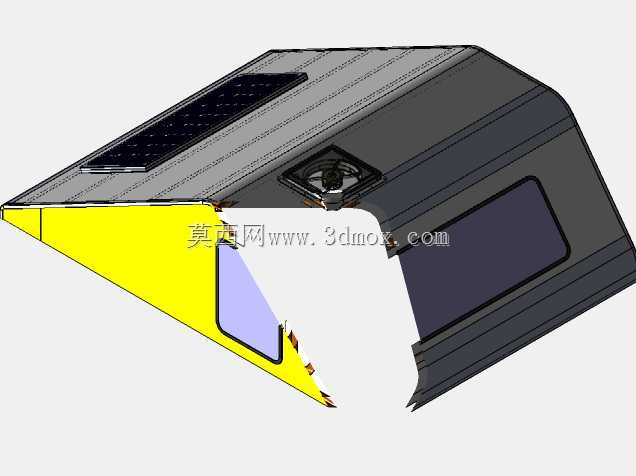

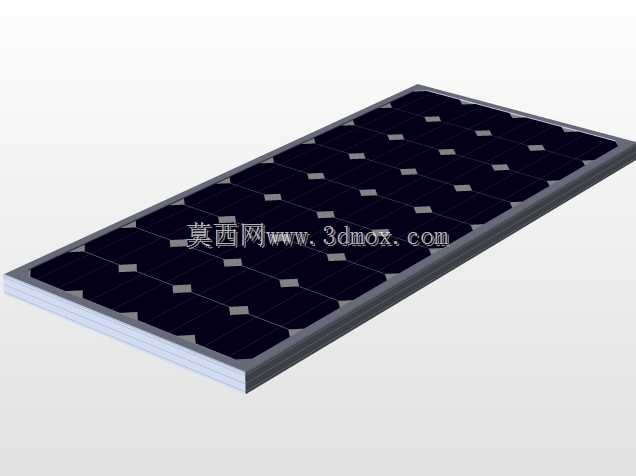

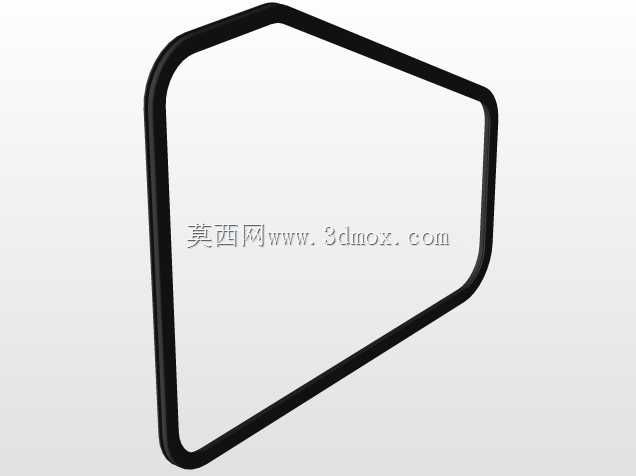

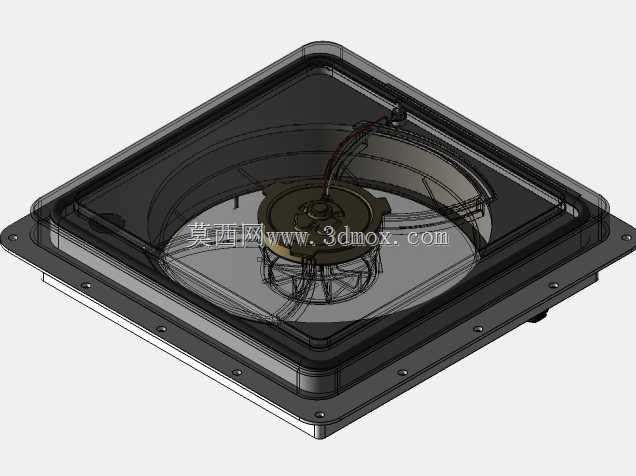

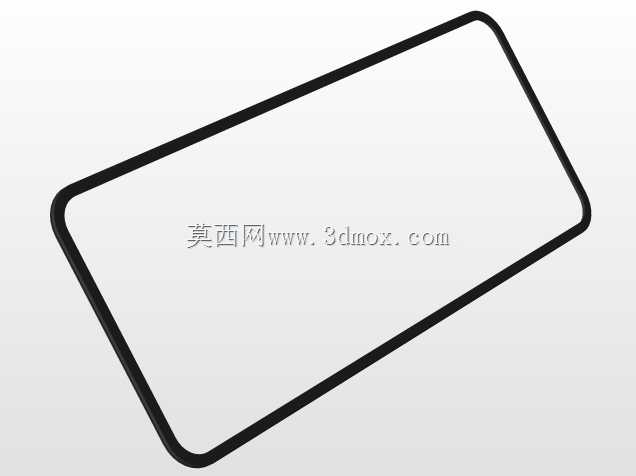

　　舱体外形不是普通方箱，而是前部向上收窄、顶部略带斜面的多面体造型。前风挡区域采用大面积斜置窗面，侧窗分布在乘员舱两侧，窗框在模型中以独立结构表达，便于后期细化密封胶条、玻璃厚度和内饰压条。顶部预留平板安装区，可布置太阳能板、行李轨或通风设备；舱壁外侧保持平整，有利于后期贴覆保温层、外蒙皮以及防水密封。

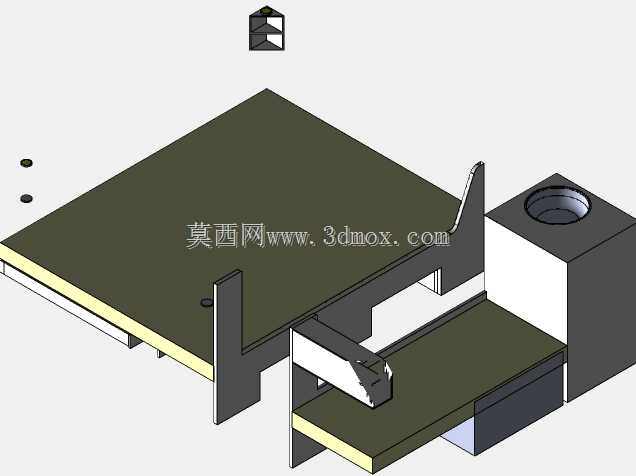

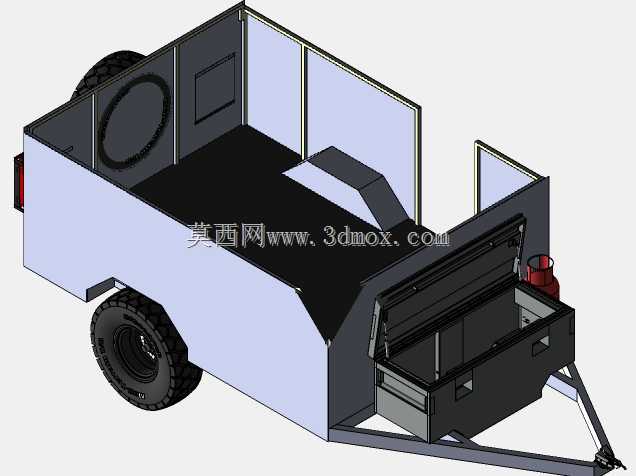

　　从剖视关系看，内部空间按“睡眠—乘坐—储物”紧凑组织。前部抬高区域适合形成卧铺或储物平台，中部保留人员坐卧与通行位置，侧门开启后可直接进入舱内。门体旁设置小窗，兼顾通风和观察；门框、门槛与地板骨架需要在详细设计中重点处理，因为拖挂车在扭曲路面上会承受反复变形，门框若刚度过低，后期容易出现开闭卡滞和渗水。

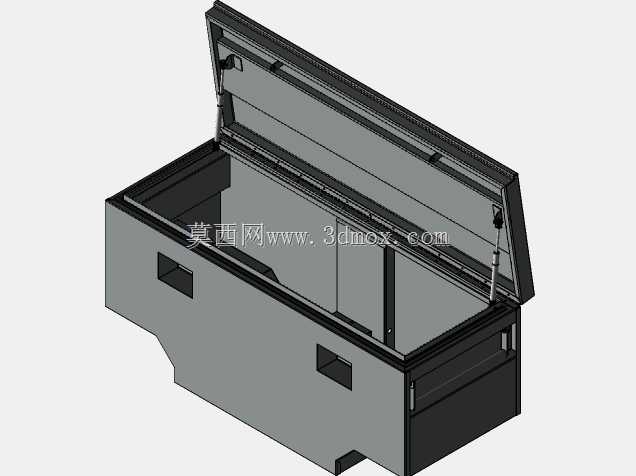

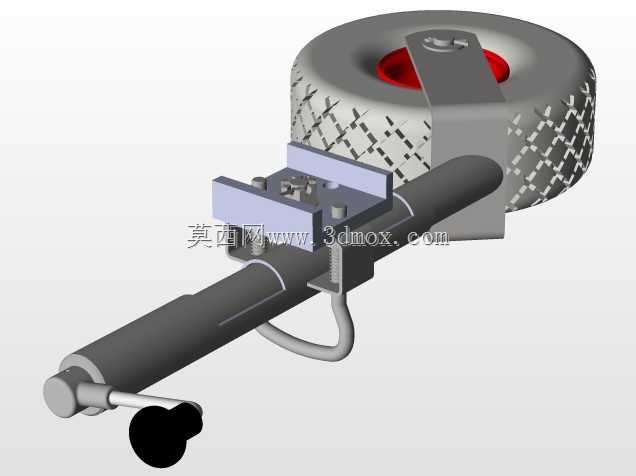

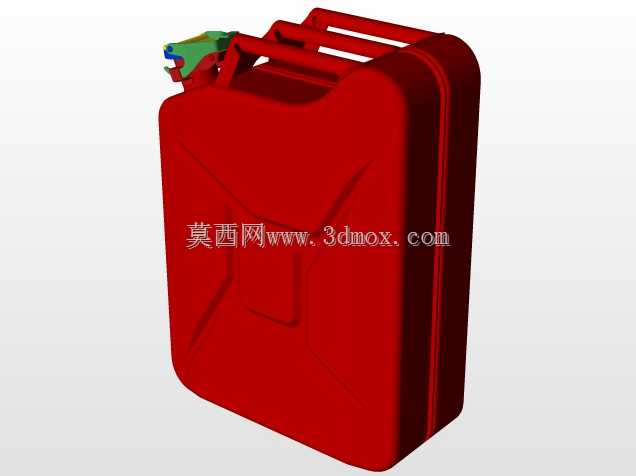

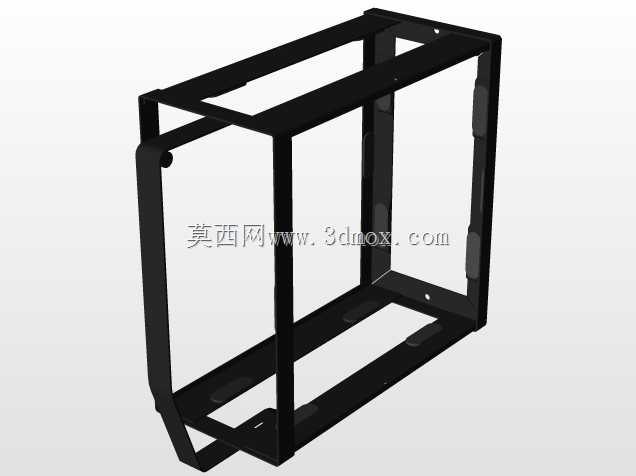

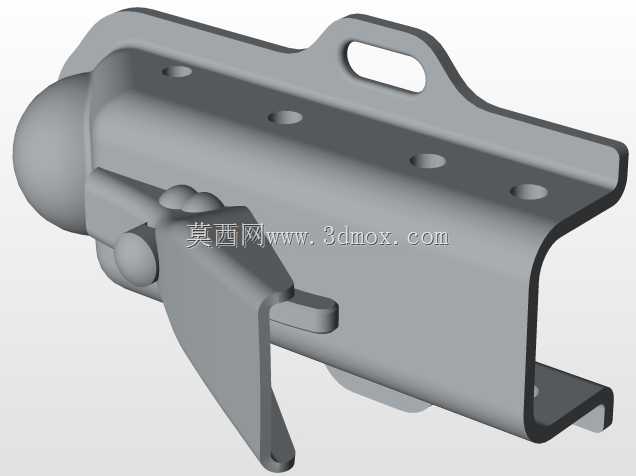

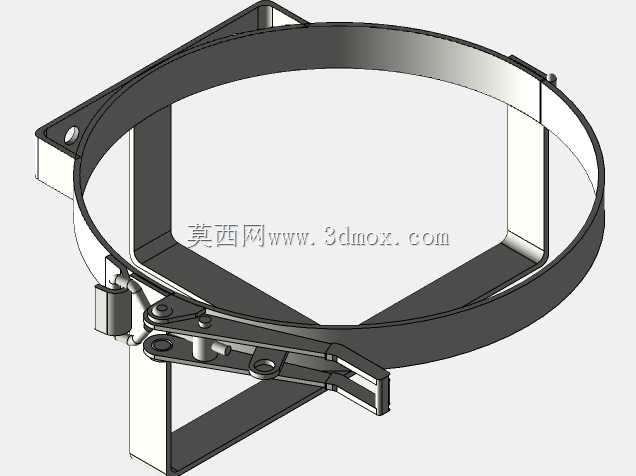

　　车头方向设置三角牵引架，牵引梁向前收拢并连接牵引连接器，牵引点高度需要与主车后拖钩匹配。牵引架两侧可布置安全链、刹车线缆、灯光线束接口以及驻车支撑。前舱外部集成一个开放式储物箱，箱盖向上翻开，适合放置地钉、工具、防滑板、救援绳等高频取用物品；储物箱旁预留红色燃气瓶固定位，瓶体通过绑带或抱箍限位，远离舱内明火区，并便于拆卸换气。

　　底盘设计的关键不在复杂，而在载荷分配。单轴拖挂的轴荷、牵引座垂直载荷和舱体重心必须同时校核：舱内家具、水箱、电池、燃气瓶等重物应尽量低置并靠近轴线，避免悬置在前后端造成摆尾。越野工况下还要考虑车架扭转，纵梁与横梁连接处宜采用加强节点，轮轴安装位、牵引梁根部和舱体底架固定点应作为应力集中区域处理。若进入工程落地阶段，还需补充制动形式、减震连接、轮距、离地间隙、接近角和离去角等参数。

　　安装边界方面，整车宽度受道路牵引限制，侧向不宜突出过多外挂物；长度方向由牵引架、前储物箱、轮轴和后舱壁连续构成，转弯时需关注内轮差。后舱立面可保留尾灯、示宽灯和牌照安装位；顶部设备安装要控制高度，避免地库、树枝和限高杆场景受限。侧门开启方向与营地停靠位置相关，门梯、踏步或支撑脚需在地面不平时提供稳定上下路径。

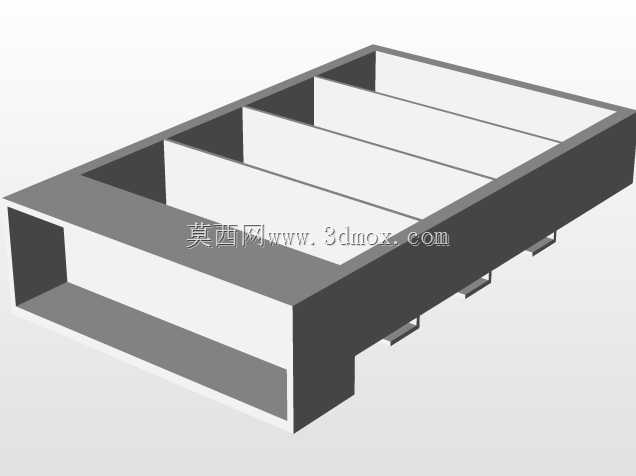

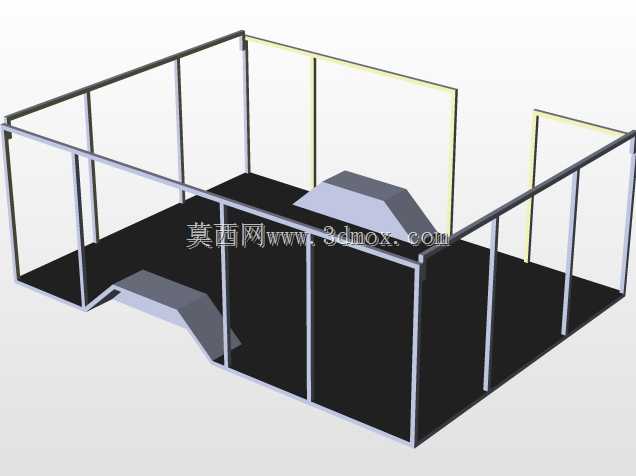

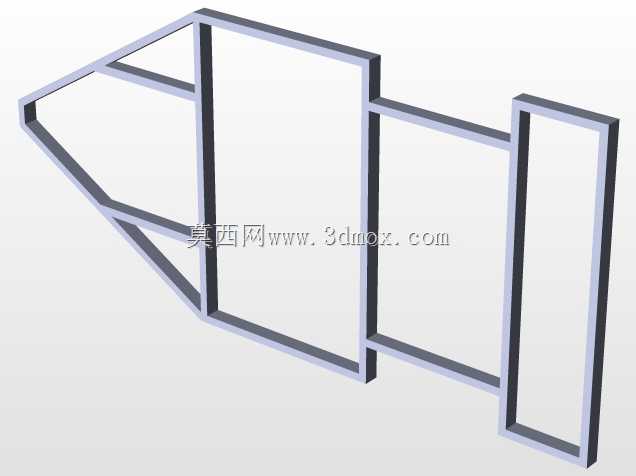

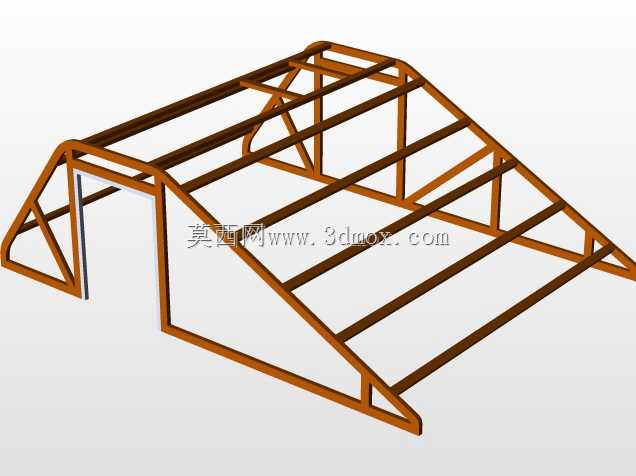

　　建模时可将结构拆分为牵引架、底盘骨架、车轮胎组、舱体外板、门窗框架、内饰板材、前储物箱、燃气瓶固定架和顶部附件几个子装配。这样既能检查装配干涉，也方便后续根据板材规格、型材截面和标准件库进行工程细化。对于旅居设备，还需在舱内预留电池、逆变器、线路、水管和通风口的走管空间；外壳折边、窗框压条、门缝间隙和地板保温层厚度都应在三维状态下提前协调，避免实物阶段出现开孔冲突。

　　该结构的价值在于用较小的拖挂尺寸换取基础睡眠、储物和野外遮蔽能力，适合作为户外穿越配套装备进行方案验证。设计时不能只追求外观硬朗，更要把牵引稳定性、路面通过性、舱体密封、重物固定和维护可达性放在同一模型中反复校核。
