巴哈越野赛车斗式座椅安全带总成

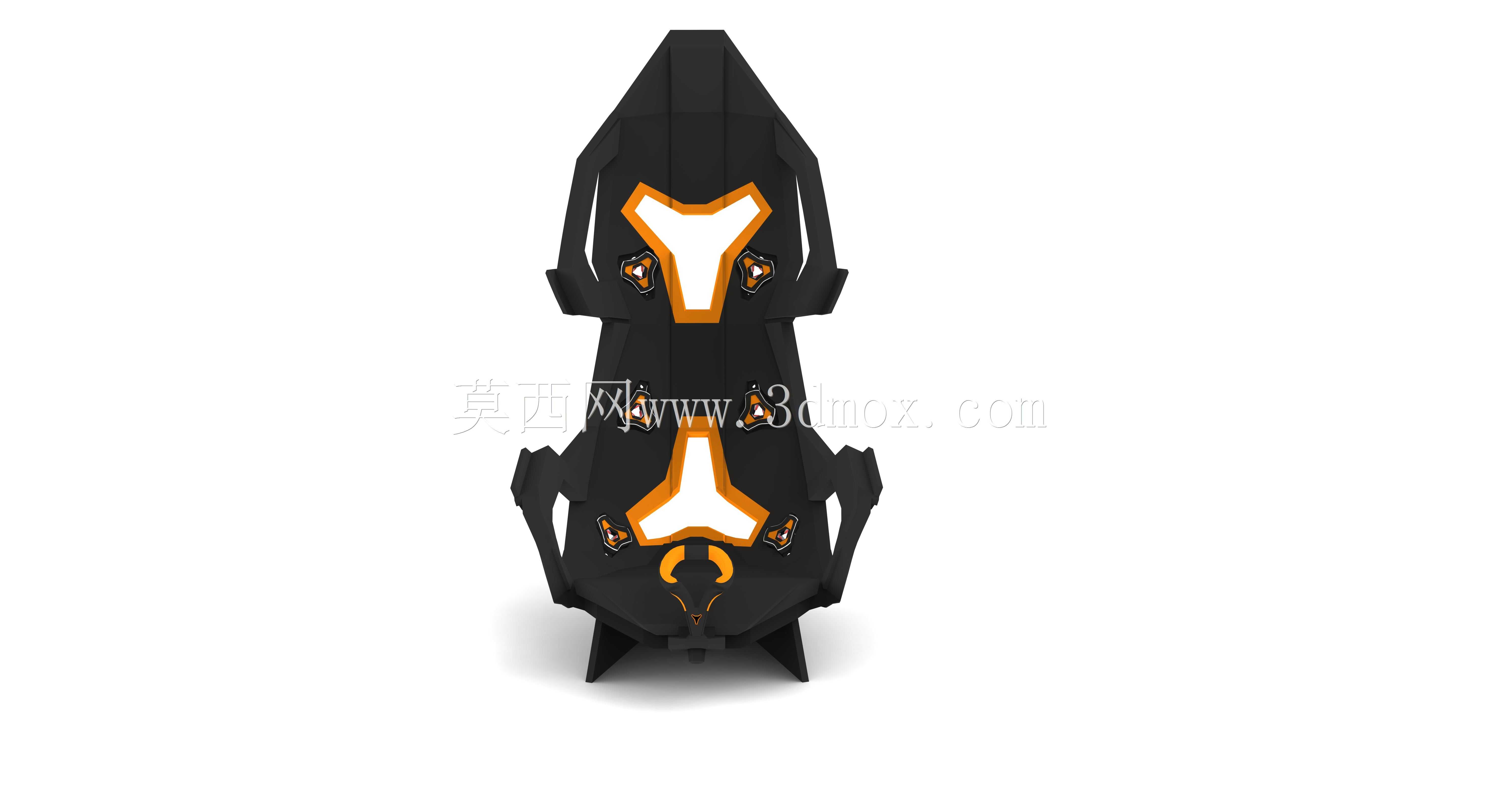

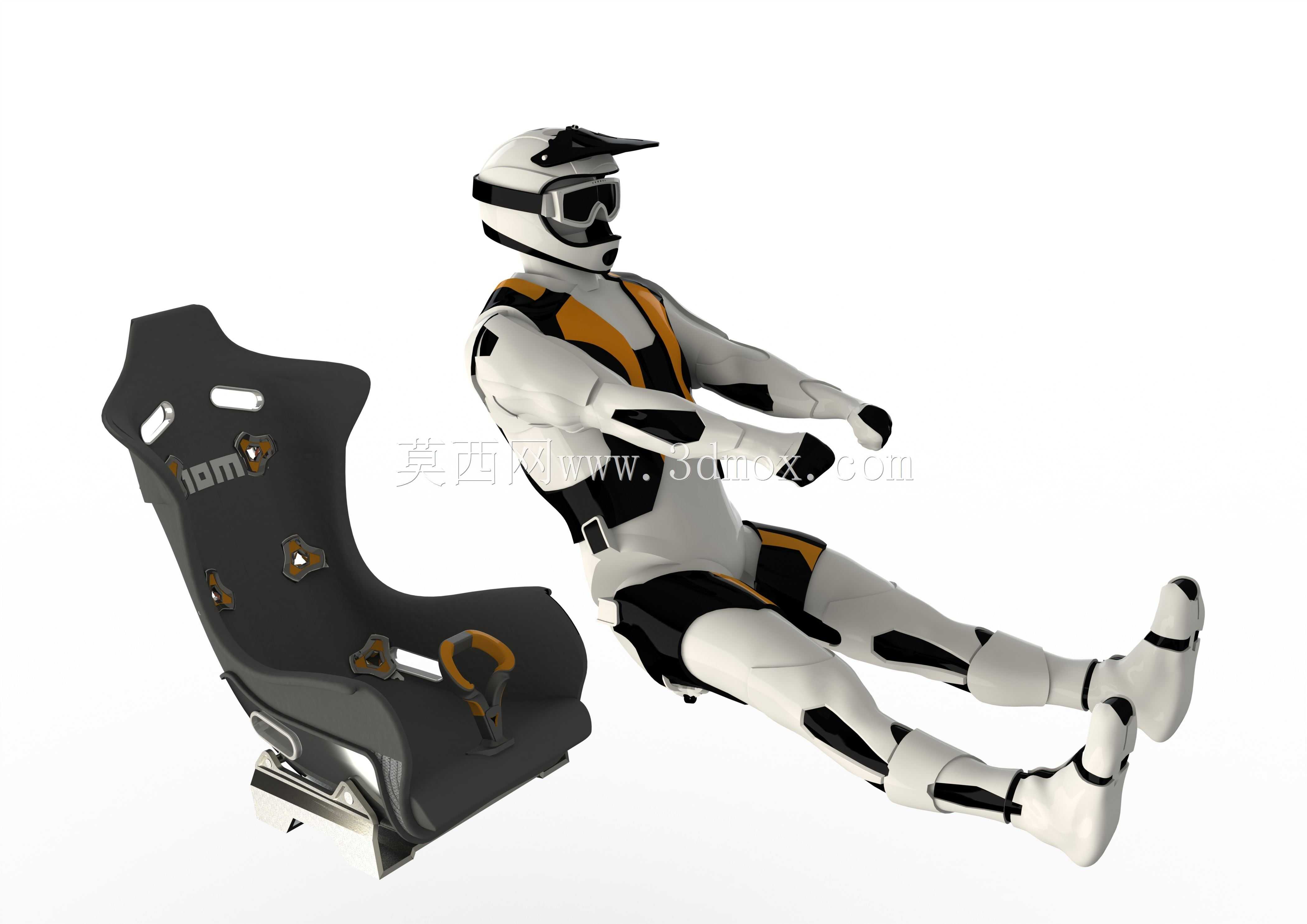

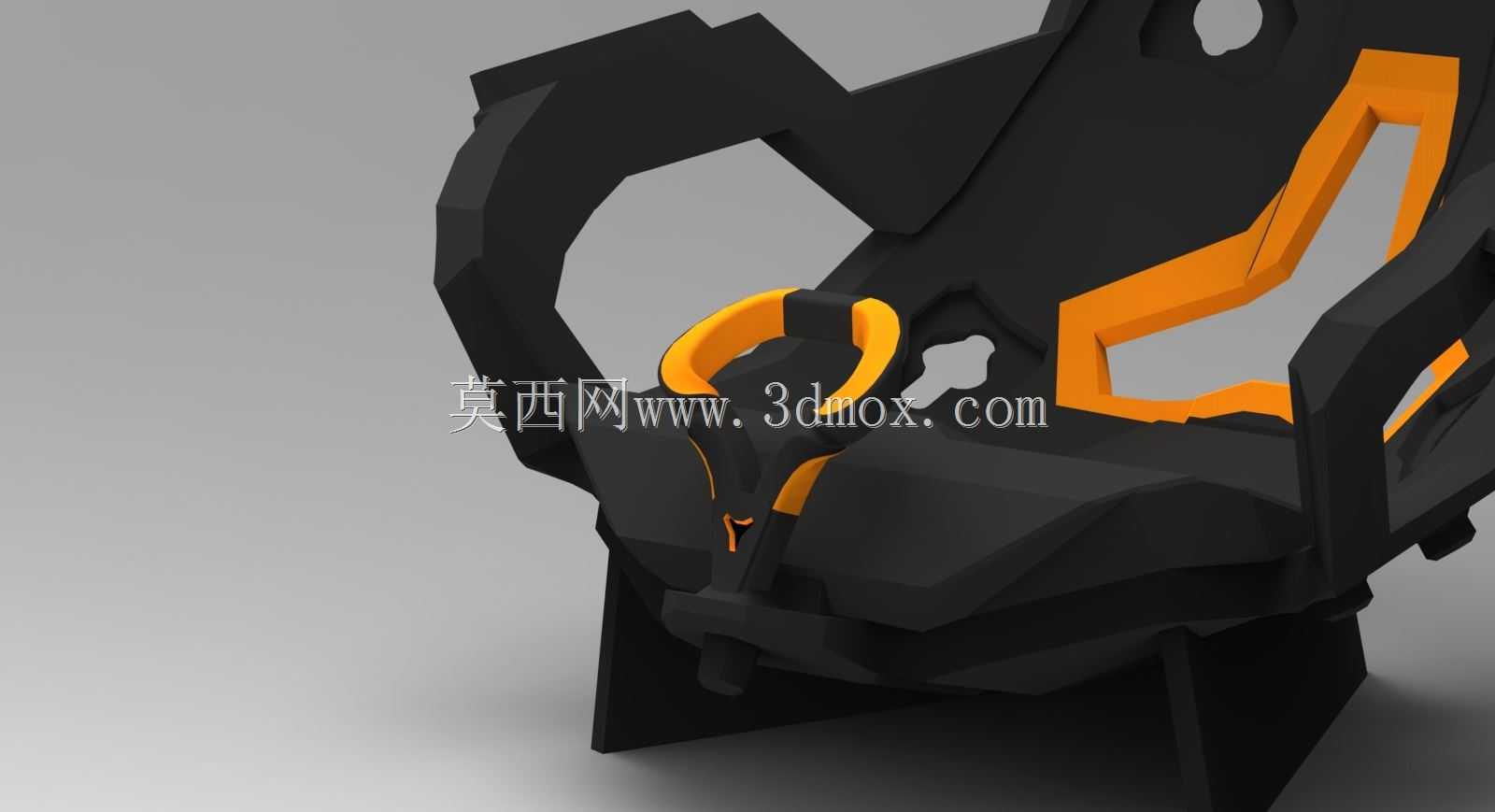

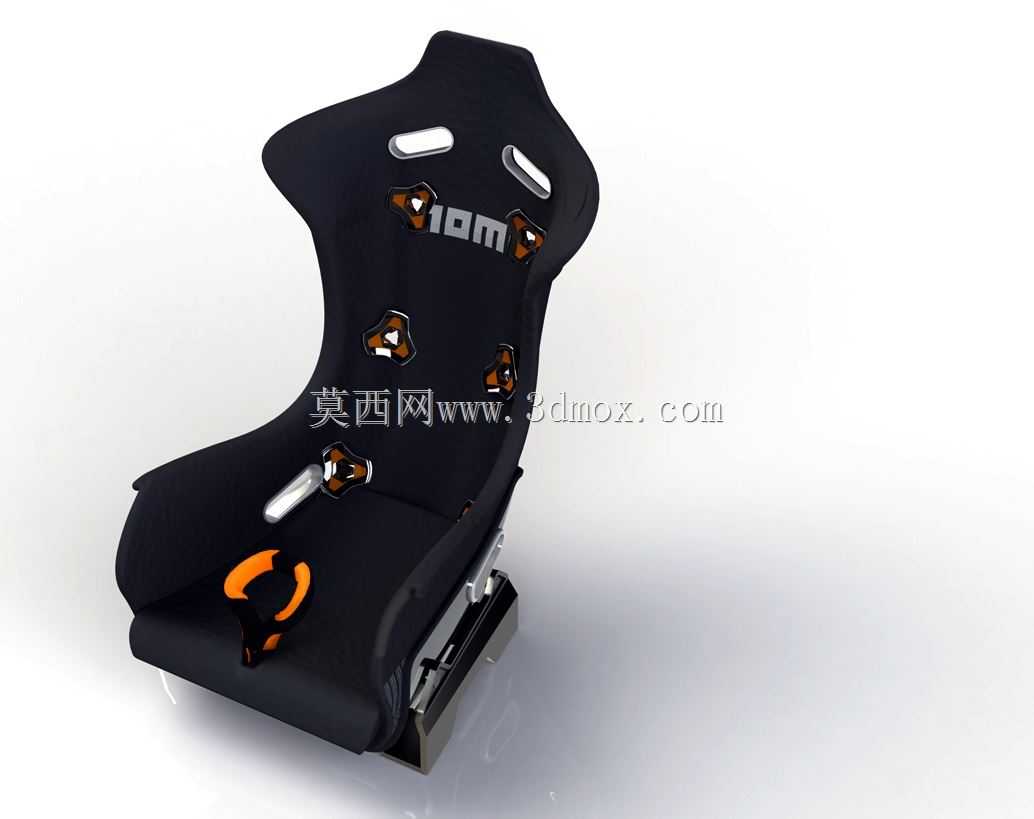

　　这套结构面向巴哈越野赛事的单人驾驶舱开发，核心是把乘员约束、座椅承载与车架安装边界整合在同一套轻量化壳体里，处理非铺装路面持续冲击下的乘坐定位问题。赛场里车辆频繁飞越搓板路、侧坡过弯与落地冲击，普通软垫座椅很难把骨盆、肩背稳定锁在驾驶姿态上，车手会在舱内小幅滑移，既影响转向操控，也会让安全带局部受力突变。该斗式座椅采用高包裹轮廓，座盆两侧向上收拢形成大腿侧向挡边，靠背沿脊柱两侧延伸出肩肋支撑，肩部区域外扩并预留四点式安全带穿带走位，腰部收窄以贴合骨盆上沿，底部保留与车架钢管对接的安装平面与加强凸台。外形上壳体呈尖锥流线造型，表面黑色主体搭配橙色警示标识区，既减少舱内突兀棱角，也让安全带织带路径在视觉上更易检查。

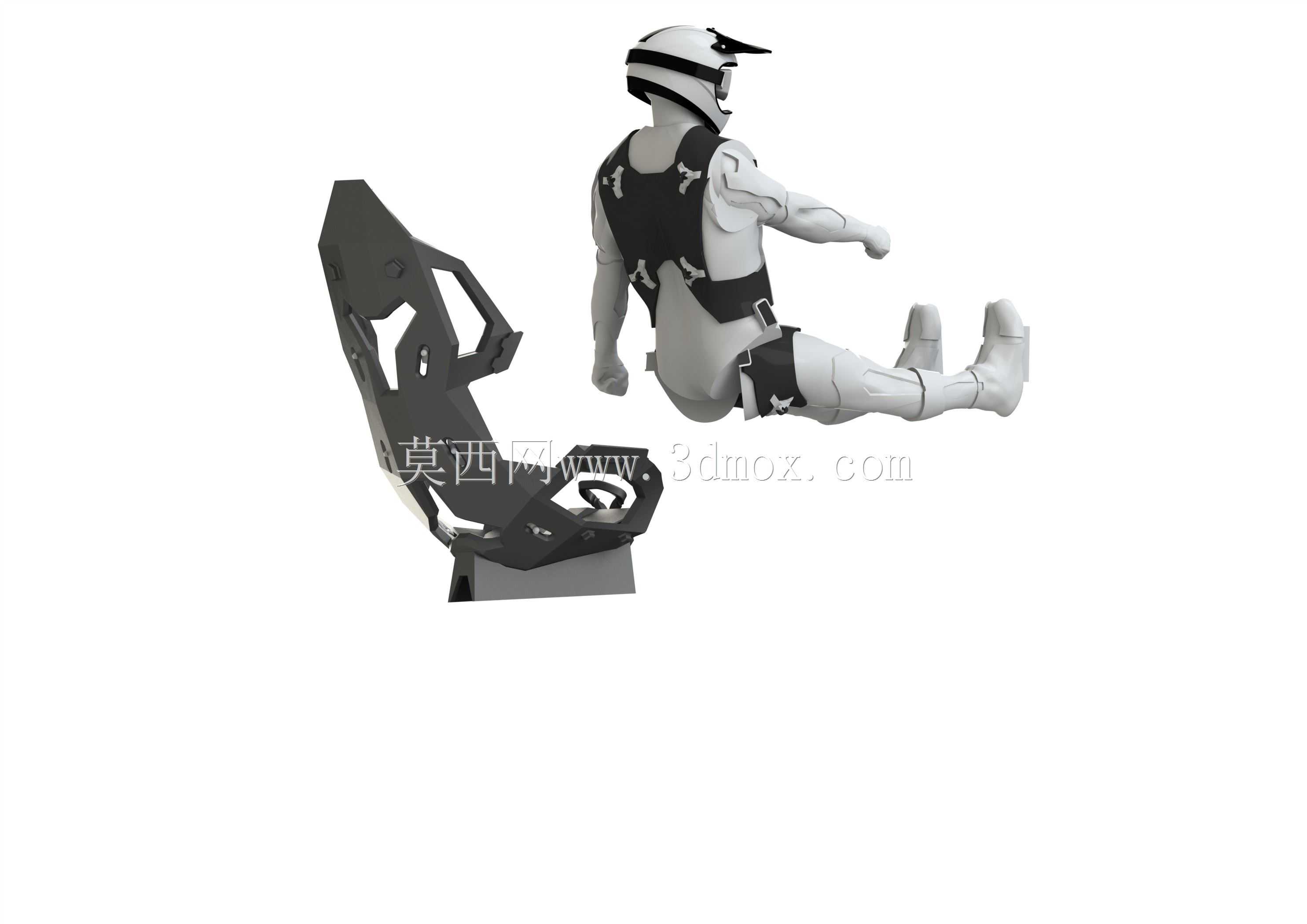

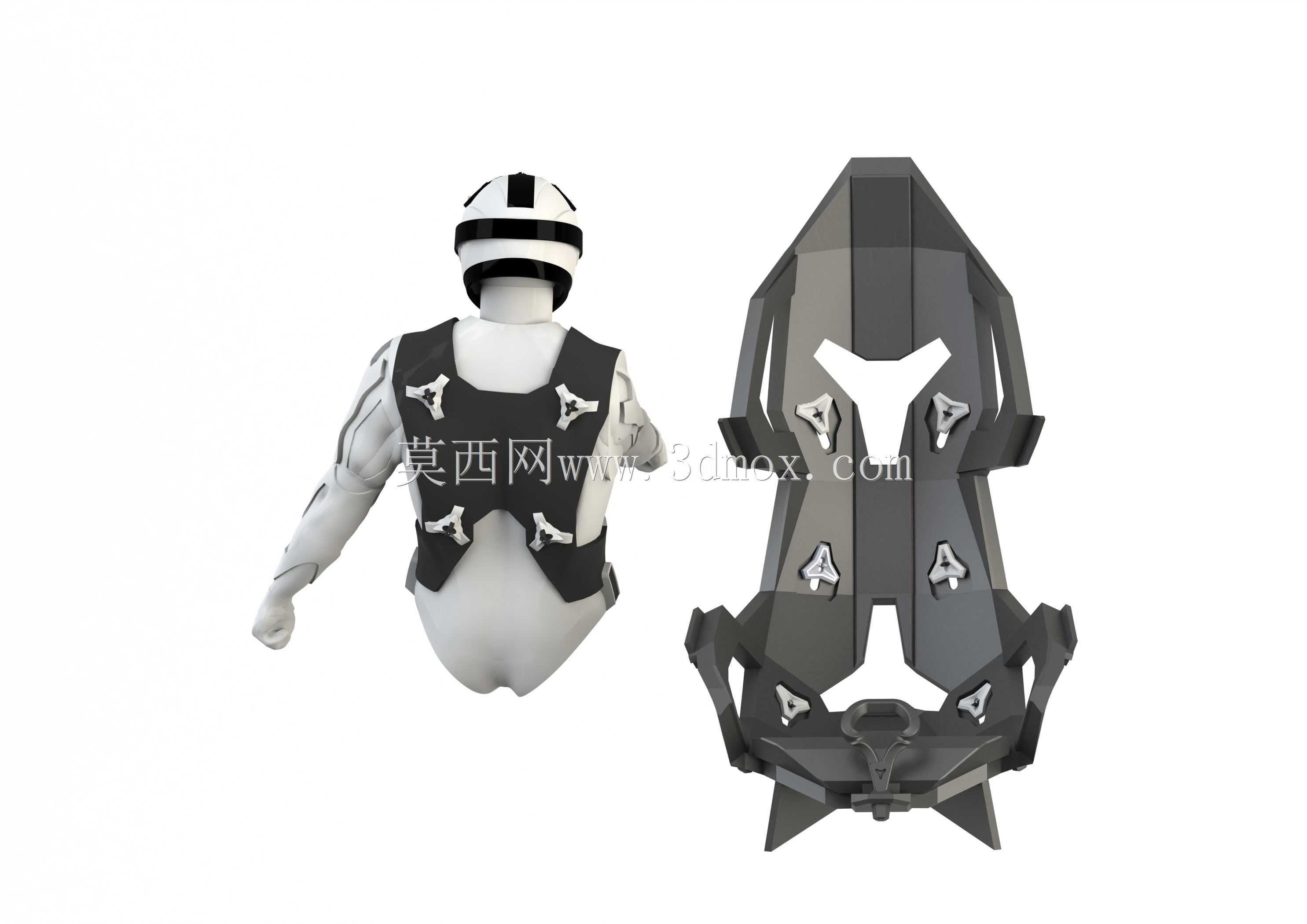

　　建模时先按车手百分位人体数据确定H点，再反推座垫倾角、靠背角与脚踏距离；座盆深度控制在大腿支撑充分却不压迫腘窝的范围，侧向翼板高度兼顾颠簸时的骨盆限位与快速进出舱需求。靠背顶部收窄，避免头盔转动时干涉，肩部开孔用于肩带穿过并导向后方安装横梁；腰部两侧的约束点对应腰带路径，使织带尽量贴过骨盆骨性结构，而不是压在柔软腹部。安全带采用多点约束思路，肩带、腰带各自形成稳定夹角，碰撞或落地时把载荷分散到肩、胸、骨盆等耐受区域，防止乘员前冲或侧移。织带导向槽边缘做圆角过渡，避免高速抖动下割伤织带；锁扣位置布置在车手单手可触及的中线附近，紧急脱离时动作路径短。座椅本体并非孤立零件，底部支脚需要匹配巴哈车架的钢管空间，安装孔位按常见管架间距预留，

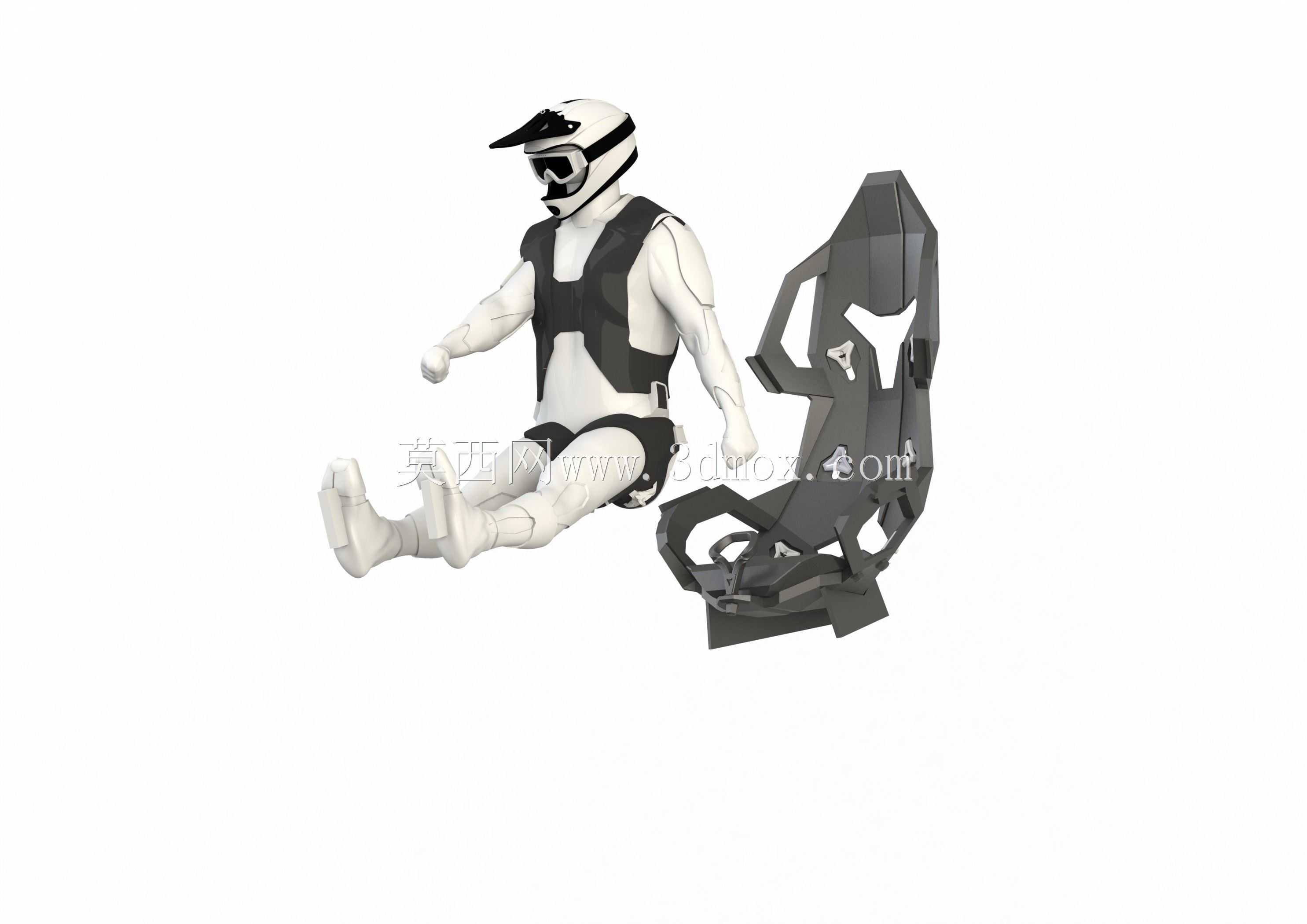

　　工程师可根据实车管梁走向微调连接板角度。壳体外侧的加强筋沿主要受力方向布置：从底部安装点向上延伸至靠背肩部，把安全带拉力传导到车架；侧向翼板背面加筋，防止过弯侧压时板面外扩。材料选型倾向复合材料或薄壳蒙皮加芯材，在保证抗冲击刚度的同时控制重量，这对赛事整车配重非常关键。座面与靠背可另配可拆卸缓冲垫，软垫只负责舒适性和微贴合，主要惯性载荷仍由硬壳与安全带承担。设计中还需考虑头盔、汉斯装置或颈部护具的空间，靠背上部不能侵占头盔后仰余量；方向盘、换挡杆与座椅H点之间的相对位置，也可在该模型基础上做人机校核。安装边界方面，座椅最低点要与车架底管保持足够搭接面积，前后方向留出滑移或垫块调节范围，以适应不同身高车手；

　　安全带后锚点需与座椅肩部导向形成近似直线，避免织带穿过锐边或在颠簸中滑脱。侧面轮廓虽具未来感，但工程重点仍是载荷路径连续：冲击载荷从织带到壳体加强筋，再经底部支脚传到管架，减少局部应力集中。数模把座椅外形、安全带穿带点、侧向支撑与安装支脚作为关联结构表达，便于设计者继续做有限元约束、碰撞姿态检查和车架焊接夹具定位。对于实训项目或赛车队开发，这种整合式座椅能帮助团队理解人机工程、约束系统和轻量化壳体之间的权衡：包裹过强会牺牲进出速度与通风，轮廓过薄则在持续振动中失去支撑；安全带角度过陡会增加胸部压迫，过平又不能抑制前冲。通过该三维结构，可以在加工前直接检查车手坐姿、织带干涉、头盔间隙和管架连接位置，减少样件反复修模。
