槽轮式间歇转位日内瓦传动机构

　　这套间歇运动机构在自动化产线的步进输送、回转工作台的工位切换、多工位装配转盘、胶片牵引与计量进给场景里十分常见，核心作用是把驱动侧的连续匀速回转，转换成从动侧的单向、定角度、带停歇的步进输出。和普通连续旋转的齿轮副不同，它不需要额外配置离合器或者复杂的凸轮程序，就能在转盘到达每个工位后留出稳定的静止区间，方便夹爪完成取放、检测头完成读数、压头完成压装，避免工件在运动过程中被加工。

　　从结构组成来看，整套装置由主动拨盘、圆柱销、带径向直槽的从动槽轮以及底部承托基板构成。主动件为偏心布置的圆盘，盘面伸出一枚圆柱销，销柱外圆与槽轮的径向槽侧壁保持小间隙配合；拨盘上还加工出一段内凹的锁止圆弧，槽轮的每个槽间凸缘外圆则对应加工出外凸锁止弧。当圆柱销尚未进入槽轮直槽时，两段圆弧彼此贴合，槽轮被周向锁死，即便输出侧受到轻微摩擦或者工装偏载，也不会出现自由窜动；当销柱转入直槽入口，锁止弧恰好脱开，销柱侧壁推动槽边，带动槽轮转过固定步距角；销柱从直槽另一侧脱出瞬间，下一对锁止弧重新贴合，槽轮立刻停稳，等待下一次拨入。

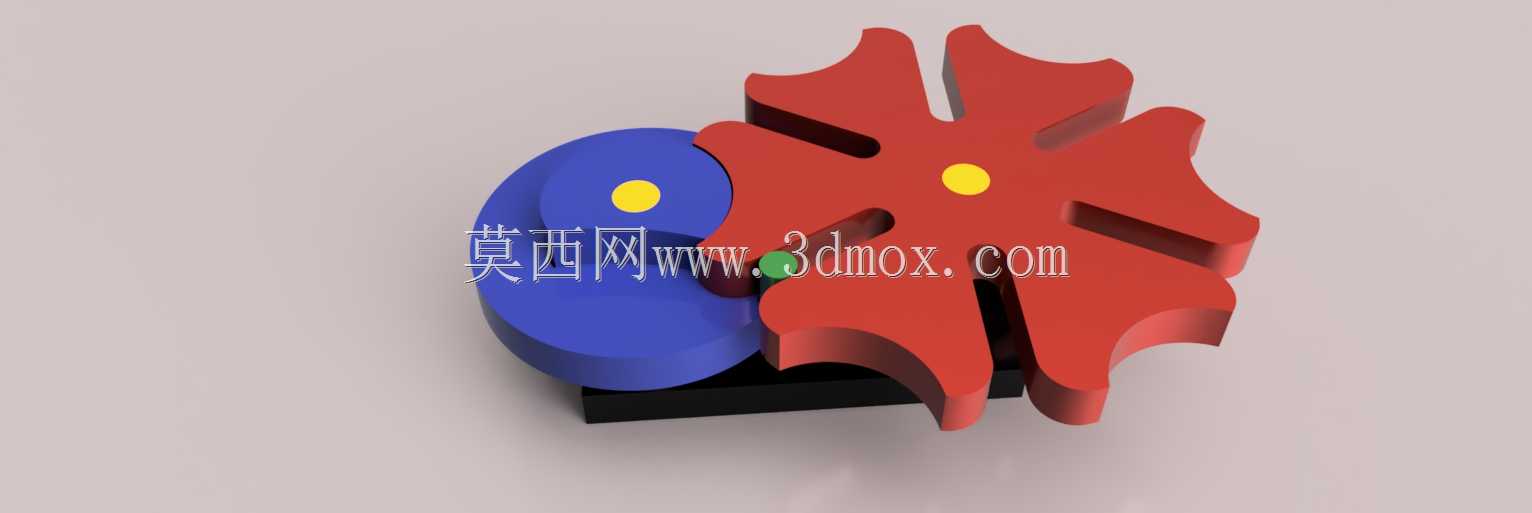

　　建模时先按工位需求确定槽数，图中采用六槽布局，对应槽轮每次转过六十度，单周循环可提供六个停歇工位，适配六工位装配台、六头灌装转盘这类布局。槽轮的径向槽宽度按圆柱销直径配作，槽口两端做微小倒角，避免销柱入槽瞬间发生刚性顶撞；槽端与槽轮中心的距离决定拨销回转半径，两者中心距在布局阶段就要锁定，中心距偏差过大会导致入槽卡滞或者锁止弧干涉。主动拨盘的锁止弧半径要与槽轮凸缘弧面半径匹配，弧面之间保留零点零几毫米的贴合间隙，既保证锁止期不晃，又不会在转动时发生刮擦。

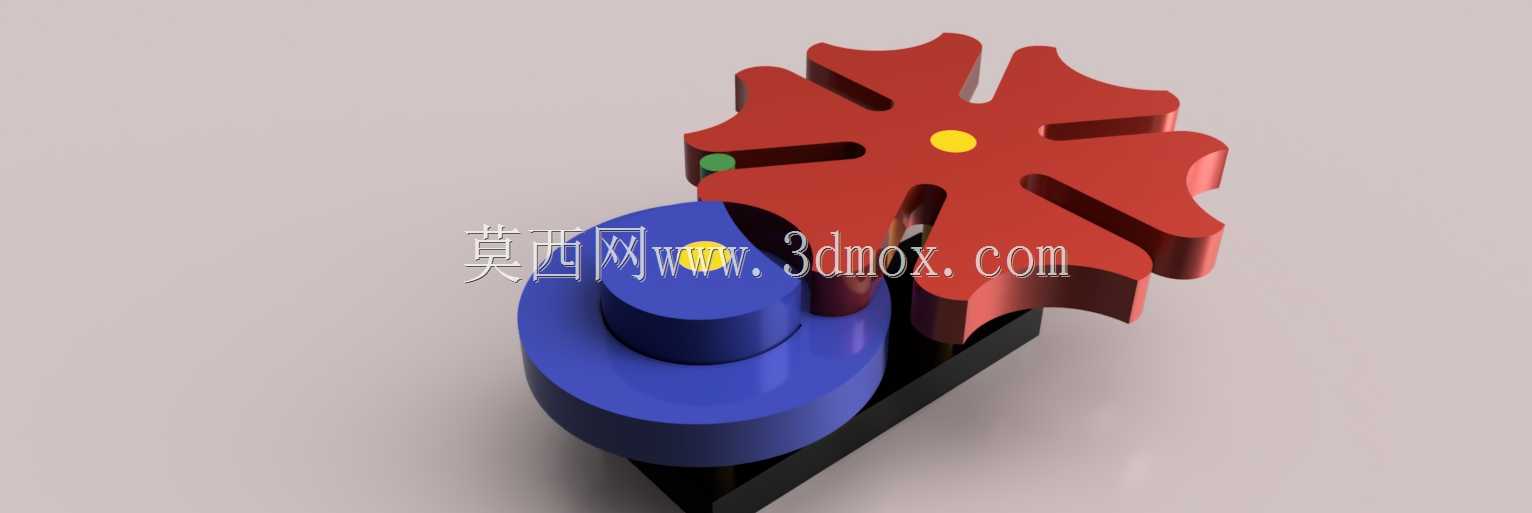

　　外形与安装边界方面，槽轮整体为扁平盘状，径向均布六条通槽，槽间实体部分做了加厚处理以承受拨销的周期性推力，盘心预留轴孔与键槽位置，用于连接输出转轴并外接转盘工装；主动拨盘厚度与槽轮相当，盘面高度略低于槽轮顶面，拨销竖直贯穿拨盘并在顶端做限位，防止高速步进时销柱脱出。底部基板为平整安装板，两轴的轴承座定位孔中心距严格按传动几何关系加工，基板四周留出紧固孔位，可直接固定在设备台面或者分装墙板上。轴向尺寸上拨盘与槽轮端面齐平，销柱工作段高度覆盖槽轮全厚，保证推力沿齿厚均匀分布，避免单侧偏磨。

　　实际选型校核时要重点关注动载特性：槽轮在拨入和脱出瞬间存在角加速度突变，步进启停时会产生柔性冲击，转速越高冲击越明显，因此这类机构多用于中低速间歇工位，高速场景则需要配合缓冲凸轮或者伺服分度。设计阶段要核算销柱与槽面的接触应力，槽轮凸缘根部做圆角过渡降低应力集中，材料常选用调质钢或者耐磨合金，销柱表面可做淬火处理提升耐磨损寿命。装配时要保证两轴平行度，拨销进入直槽时尽量沿槽的切线方向切入，减小入槽冲击；锁止弧的配合间隙要在样机阶段反复修配，间隙过大会导致停歇期转盘回退，间隙过小则转动卡涩。这套三维结构完整还原了拨盘、槽轮、拨销与基板的配合关系，可直接用于间歇分度机构的原理演示、工位转盘布局校核以及非标自动化设备的传动方案验证。
