10米皮带输送机组装线三维设计模型

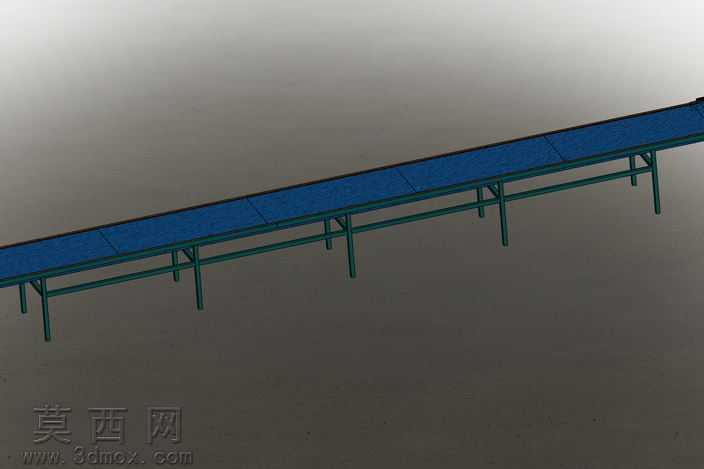

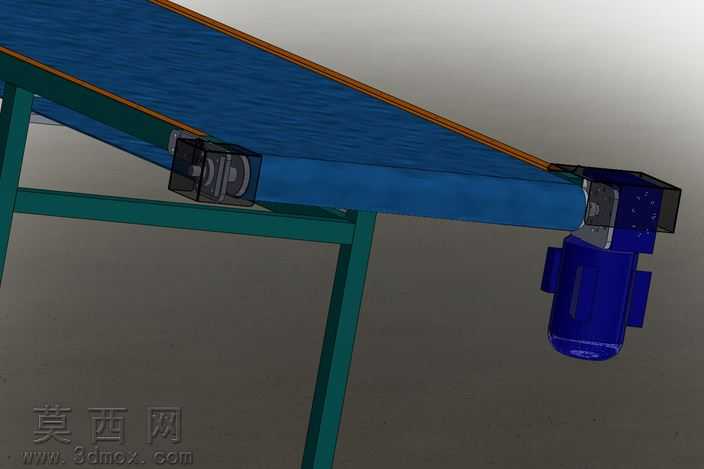

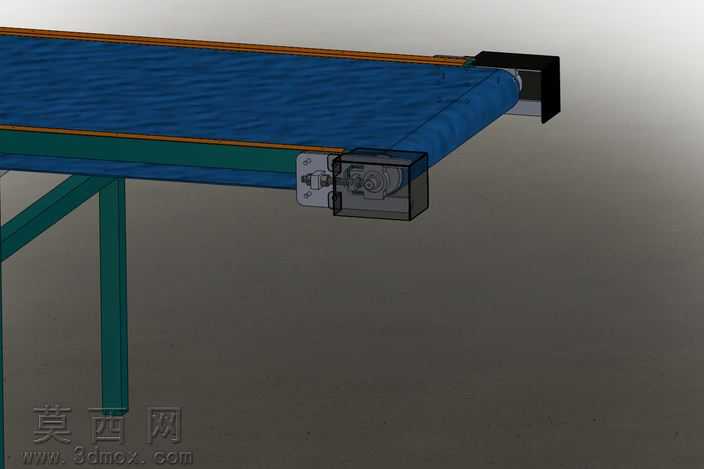

本模型为10米规格皮带输送机组装线的三维设计成果，建模过程严格遵循工业输送设备的实际设计规范，完整还原了皮带输送机的全部核心结构与装配关系。建模阶段首先完成主体机架的参数化搭建，采用型钢焊接式机架结构，精准还原了支腿、横梁、侧护板的连接逻辑，所有安装孔位、支撑间距均按照10米输送长度的载荷要求进行匹配，确保机架结构的刚性与稳定性符合工业使用标准。随后完成驱动端结构的建模，包含驱动电机、减速装置、主动辊筒、轴承座的完整装配，还原了电机与辊筒的传动连接方式，清晰呈现动力从电机输出到主动辊筒、带动皮带运转的传动路径，同时对从动端的张紧辊筒、张紧调节结构进行了精细化建模，还原了张紧装置的调节行程与锁紧结构，可直观展示皮带张紧度的调整原理。皮带部分采用柔性件模拟建模，贴合辊筒与支撑托板的接触面，还原了皮带承载面的平整状态，两侧的导向挡边结构也完整呈现，避免物料输送过程中出现跑偏、掉落的问题。渲染阶段对不同部件赋予了贴合实际的材质属性，机架部分赋予金属漆面材质，呈现工业型材的哑光金属质感，驱动电机与传动部件赋予铸铁与机加工金属材质，还原设备部件的真实质感，输送皮带赋予蓝色橡胶材质，模拟工业皮带的防滑橡胶纹理与哑光表面特性，整体渲染效果清晰区分各功能部件，可直观识别设备的结构组成。设计过程中充分考虑了该组装线输送机的实际使用场景，10米的长度规格适配车间内工序间的物料转运、产品组装线的工件输送需求，结构设计兼顾了安装便捷性与维护便利性，驱动端采用侧挂式安装布局，减少设备整体占用空间，辊筒与机架采用可拆卸式连接结构，便于后期易损件的更换与维护。模型完整呈现了皮带输送机从动力输入、皮带传动到机架支撑的全部结构逻辑，可用于输送设备的结构参考、方案展示以及组装线布局的模拟验证，清晰展现了常规皮带输送机组装线的典型设计方案与结构特点。
