小型爬坡分拣输送线结构设计

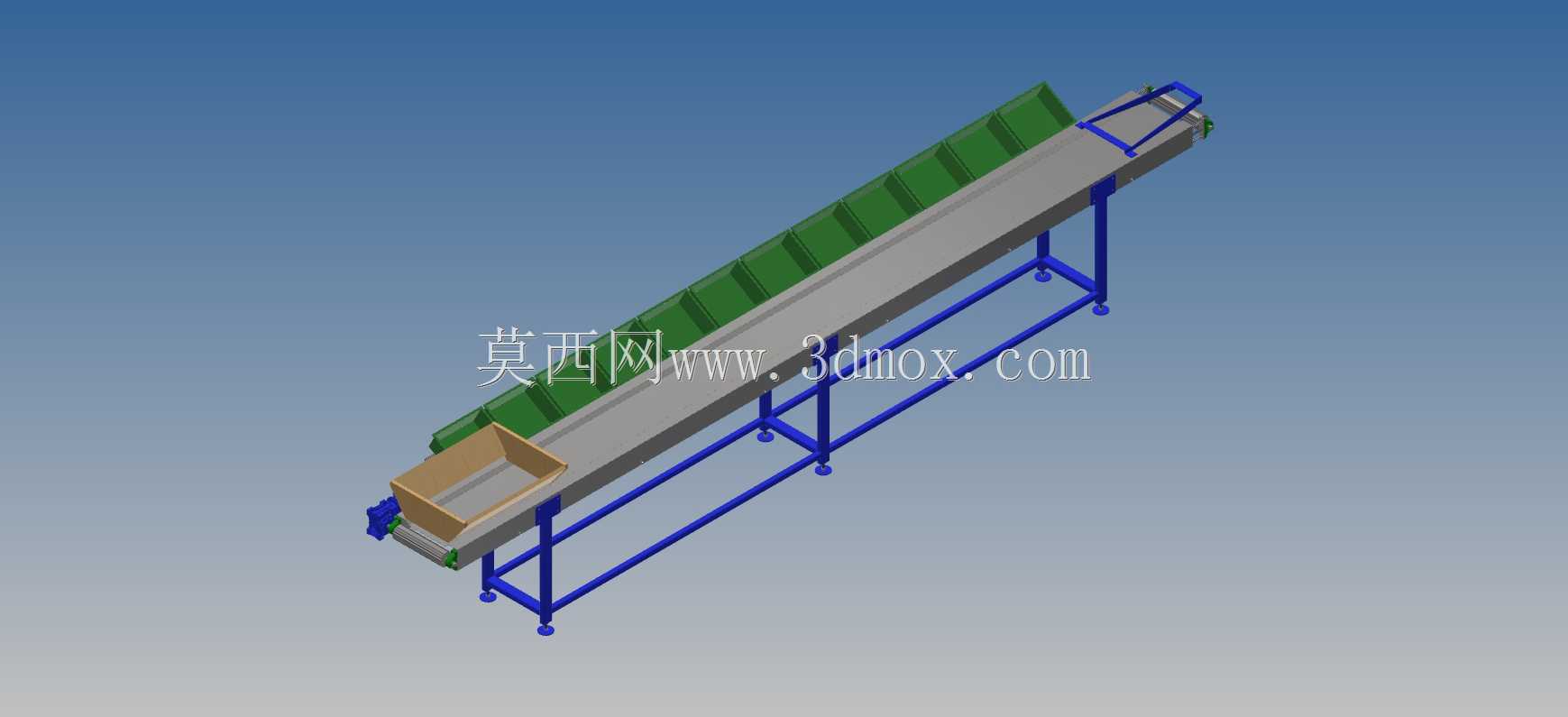

　　这套小型分拣输送机的三维结构，是面向轻工包装、电商仓储小件分拣、食品加工后段工位以及零部件产线中转场景开发的连续输送设备，整体采用倾斜爬坡布置，在有限的车间占地空间内完成不同高度工位之间的物料抬升与有序输送，替代人工反复搬运周转箱、散件料盒的重复作业，降低工位间物料转运的劳动强度。设备的承载框架采用蓝色方管焊接式支腿结构，四根主支撑腿底部配置可调脚杯，安装时可根据现场地面平整度微调支腿高度，保证输送机架体全程处于水平稳定状态，避免运行过程中出现机架晃动、物料偏移滑落的问题；支腿之间加装横向连接杆与斜向加强撑，形成稳定的桁架式支撑体系，即使输送段整体抬升角度较大，架体也不会出现侧向扭转变形。输送主体的槽型机身沿倾斜方向布置，

　　输送带两侧设置连续的绿色挡边，挡边沿输送方向等距分隔出独立的料格区间，当设备以爬坡姿态向上输送散状小件、袋装物料或者小型包装盒时，挡边可以有效阻挡物料因重力作用向下滑移、滚落，保证物料在抬升过程中始终保持在设定的输送路径上，不会从皮带两侧撒漏。输送线的低位进料端设置敞口式接料斗，料斗采用折弯板材围合而成，上游工位的加工完成件、分拣前的待处理物料可以直接倒入接料斗区域，皮带持续运转时会将料斗内的物料均匀带入挡边料格当中，进料端侧边集成驱动单元，驱动辊筒与皮带内侧摩擦传动，动力端的安装座预留张紧调节行程，后期运维时可以调整辊筒间距补偿皮带长期运行产生的拉伸量，避免皮带打滑、跑偏。高位出料端设置导向限位架，物料被抬升到输送线顶端后，

　　顺着皮带转向自然脱离输送面，沿出料端的导向结构滑落至下游分拣工位、收集料箱或者另一台水平输送设备的接料区域，完成不同高度差之间的物料转序。从结构设计的思路来看，这类小型分拣输送线没有采用复杂的模块化铝型材拼装方案，而是选用标准方管焊接机架，一方面控制整体制造成本，另一方面焊接结构的刚性更适合车间内长期连续运行的工况，架体表面做喷塑防锈处理，适配食品、包装车间多粉尘、偶尔需要冲水清洁的使用环境；皮带两侧的挡边高度经过匹配设计，既可以阻挡常规尺寸的小件物料滑落，也不会因为挡边过高导致物料在进料、出料位置出现卡滞。现场安装时需要提前确认设备的水平投影占地长度，倾斜输送段的倾角需要结合输送物料的摩擦系数设定，对于表面光滑的塑料件、盒装产品，倾角控制在较小范围避免下滑，对于袋装、有一定摩擦力的物料可以适当加大抬升角度，进一步压缩设备的水平占用空间；支腿脚杯的安装位置需要避开地面的预埋管线、排水沟渠，设备就位后先调平所有支腿，再通电试运转，观察皮带是否出现跑偏，若皮带向一侧偏移，可通过调整尾端辊筒两侧的张紧螺栓进行纠偏，直到皮带全程运行平稳，不出现蹭边、异响。这类输送设备在实际产线布局中，常布置在包装机出料口与重量分拣机之间，或者立式加工中心的出料位置，将加工完成的小型零件从设备作业高度抬升到人工分拣平台的高度，工人可以在高位平台直接将不同规格的物料分拨到对应周转箱内，省去反复弯腰取料、登高递料的动作；在电商仓储的小件分拣场景中，

　　该设备可以将一楼收件区的包裹持续抬升到二楼分拣流水线，不同流向的包裹在高位输送段由人工或者视觉识别工位完成分拨，挡边结构可以保证快递小包在爬坡过程中不会滚落堆积。三维建模过程中所有管架的拼接位置、辊筒的安装同轴度、接料斗与皮带的间隙都做了完整的装配约束，挡边与皮带的连接位置、支腿加强撑的排布都按照实际焊接工装的工艺顺序搭建，设计人员可以直接在模型基础上调整输送段总长度、抬升高度、挡边间距，快速衍生出适配不同工位高差、不同物料尺寸的变型方案，不需要重新从零搭建架体结构；模型中也预留了驱动电机的安装法兰位置，后续选型时可以根据输送物料的单重、输送节拍更换不同功率的驱动单元，配套调整辊筒的直径与轴径，保证设备的输送能力匹配产线的实际产能需求。
