SMC齿轮齿条式摆台旋转气缸结构

　　该结构对应自动化产线中常用的齿轮齿条式气动摆台，主体由矩形缸体、顶部回转盘、两侧缓冲调节组件和底部安装面构成，适合在紧凑工位内完成工件翻转、分度、避让和姿态切换。与普通直线气缸不同，这类元件把活塞的直线运动通过内部齿条与齿轮转换为输出盘的有限角度回转，外部不需要再布置连杆、同步带或额外轴承座，因此在夹具、检测台、包装线和小型装配站上使用较多。

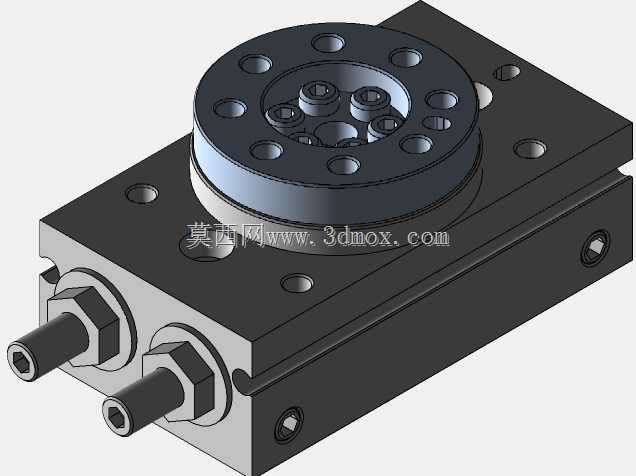

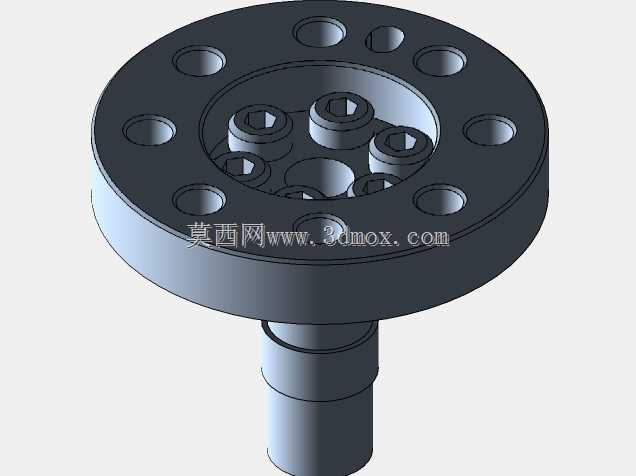

　　从实际布置看，回转盘位于缸体上方，盘面布置多圈螺纹孔和定位孔，可直接连接夹具板、吸持块、挡料指或小型工件载具。中心区域的孔位用于承受主要连接载荷，外圈孔位则提供不同半径的安装选择，便于根据负载重心调整固定点。盘体与缸体之间保留清晰的旋转边界，建模时应重点保证输出盘同轴度、止口高度以及孔位圆整，避免后续装配时夹具与缸体上表面发生干涉。

　　缸体侧面伸出的两根调节螺钉用于行程末端缓冲与角度限制。工程选型时，旋转负载不能只看质量，还要核算转动惯量、角速度和末端冲击。摆台带动偏心夹具快速停止时，冲击会通过齿轮齿条传递到缓冲结构，若负载半径过大，即使工件质量不大，也可能造成端部撞击、定位漂移或螺钉松动。因此两侧调节件的伸出长度、锁紧螺母位置和缓冲能力需要在三维布局中保留调整空间，不能被周边护板或线槽封死。

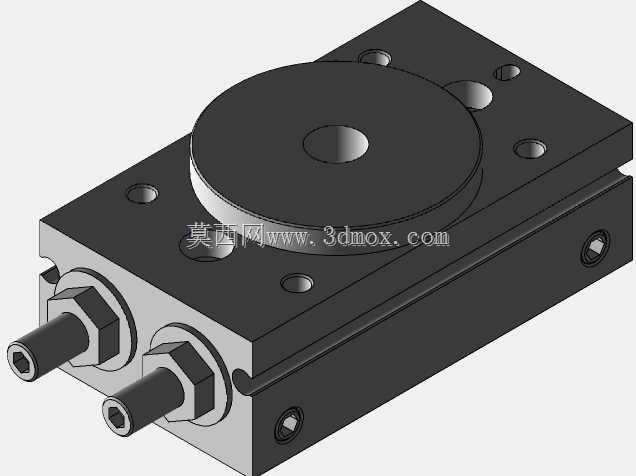

　　底部矩形本体承担安装基准作用，侧面和顶面均设有安装孔，适合从上方锁附或侧向固定。设计工位时，应先确定输出轴高度，再反推底板、垫板和连接支架厚度。若摆台安装在移载机构末端，随动质量会影响整轴节拍，缸体周围还要预留气管接头、传感器线槽和磁性开关的位置。若固定在机架内部，则要保证顶部转盘回转范围内没有螺钉头、定位销或线缆跨过。

　　建模思路上，可将结构拆分为缸体、端盖、齿条活塞、齿轮输出轴、回转盘、缓冲螺钉、锁紧螺母和密封安装区域。外部模型不必完全表达内部密封件，但应把运动关系表达清楚：回转盘相对缸体绕竖直轴旋转，两侧调节件沿缸体轴向微调，螺母承担锁紧功能。齿轮齿条部分在概念设计中可按简化传动副处理，而在详细设计时需要核对模数、齿宽、齿条行程与理论摆角之间的关系。

　　外形边界方面，这类摆台的长宽尺寸决定了工位占用面积，高度则影响夹具重心。顶部圆盘直径小于或接近缸体宽度时，外部管线最好从缸体侧向引出；当夹具宽度超过盘径时，应在夹具下方设置避空台阶，防止旋转过程中扫到缸体边角。安装孔间距属于关键接口，不能仅凭外观目测，应在装配草图中建立孔位中心线，并与设备底板孔系联动。

　　应用时，回转盘上常安装两工位夹具，例如把工件从水平上料位旋转到竖直加工位，或把检测探头在工作位与避让位之间切换。对于轻载高频场景，重点检查气管弯曲半径和磁性开关触发位置；对于带偏心质量的翻转场景，则应降低速度、增加液压缓冲或外部限位，并把夹具重心尽量靠近回转轴。该三维结构能够帮助设计人员在布局阶段确认安装空间、运动包络、接口孔位和周边干涉，也便于后续生成采购选型、装配说明和工位调试所需的工程视图。
