越野车改装用4英寸HID辅助射灯设计

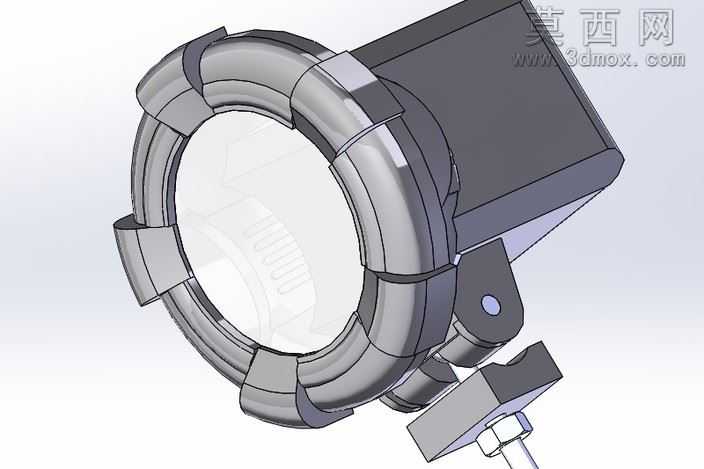

本作品为适配越野车越野场景改装需求设计的4英寸HID辅助射灯三维模型，建模阶段采用参数化设计思路，先以基准面定位灯体核心安装轴线，依次构建灯圈、灯壳、安装支架、调节机构等核心部件的基础轮廓。灯圈部分采用分段式卡扣结构设计，每段卡扣预留均匀的装配间隙，建模时通过圆周阵列命令快速生成均匀分布的卡扣特征，既保证灯罩安装的紧固性，也预留了后期维护拆卸的操作空间，灯圈边缘做了圆弧过渡处理，避免越野场景中磕碰产生的锐边划伤风险。灯壳主体采用一体化压铸适配的结构造型，背部预留HID镇流器的安装腔体与走线孔位，建模时对壳体内壁做了加厚处理与加强筋布局，提升灯体在越野颠簸路况下的抗冲击性能，同时兼顾壳体的散热需求，在壳体非安装面设计了阵列式散热鳍片结构，增大散热面积保障HID光源长时间工作的稳定性。安装支架部分采用双轴可调结构设计，包含与灯体连接的俯仰调节转轴、与车体固定的安装底座，转轴处预留了锁紧螺栓的装配孔位，可实现照射角度的灵活调节与固定，支架与灯体连接的部位做了加厚凸台设计，分散颠簸产生的应力，避免连接部位断裂。材质渲染阶段，灯圈与安装支架赋予磨砂金属材质，模拟铝合金阳极氧化的质感，还原改装配件的硬核工业风格；灯壳主体赋予耐冲击黑色工程塑料材质，添加细微的颗粒纹理提升真实感；灯罩部分赋予高透钢化玻璃材质，调整折射与反射参数，模拟玻璃通透的光学效果，同时在灯罩边缘添加密封胶条的橡胶材质，还原灯具的防水密封结构。整体设计围绕越野场景的实用需求展开，所有结构特征都对应实际使用中的抗冲击、易调节、防水防尘等性能要求，各部件之间的装配关系清晰，干涉检查完全合格，可直接用于改装配件的开模生产参考，也可用于越野车改装方案的可视化展示。
