传感器安装固定转接方形法兰板

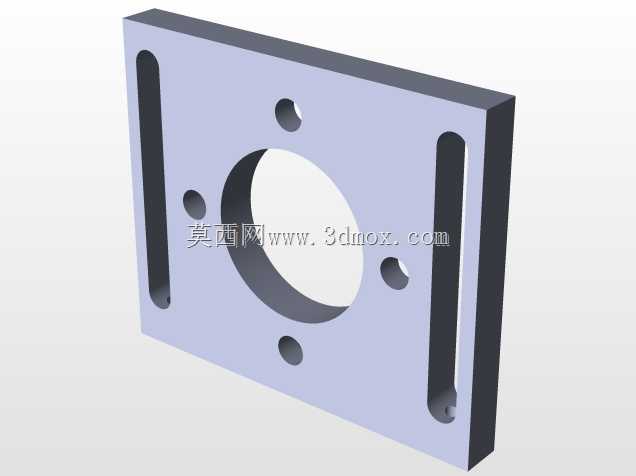

　　在自动化产线的工位布局里，传感元件的安装定位从来不是拧两颗螺丝那么简单，很多现场调试阶段遇到的检测偏移、震动松脱、对位不准问题，追根溯源都出在最不起眼的安装转接板上。这块方形安装板的设计，正是面向工业传感检测场景的典型安装承载构件，日常会用在流水线视觉检测工位、接近开关定位支架、轴端编码器转接、气动元件对位安装等多个现场环节。从结构布局来看，板体采用规整的矩形厚板构型，中心开设大直径贯通圆孔，这个孔位的核心作用是避让传感元件的探测端、穿设线缆或者对接配套轴套，让安装在板后侧的检测元件可以无遮挡地正对被测目标，不会因为板体遮挡截断检测光路或者感应磁场。围绕中心大孔，板面上均匀分布四个小直径沉孔，这组孔位是用来穿装紧固螺钉，

　　将传感元件本体锁紧固定在板面上，沉孔的深度设计可以让螺钉头部完全沉入板体端面以内，不会突出板面干涉后续对接的其他构件，也避免了突出螺头在设备运行过程中剐蹭周边走线或者运动部件。板体左右两侧对称布置了两条长条形腰型槽，这是整个安装板设计里最具实用性的结构：腰型槽的延伸方向沿着板体长度方向布置，现场安装的时候，紧固螺栓穿过腰型槽之后不需要完全锁死，就可以沿着槽的走向微调整块板的安装位置，在传感检测对位的时候，工程师可以小范围平移板体，调整传感器和被测工件之间的间距、对中程度，等到检测信号触发位置完全校准之后再锁紧螺母，相比完全固定的圆孔安装位，这种腰槽结构给现场调试留出了充足的调整余量，不需要在安装机架上重新钻孔攻丝，大幅降低了现场改孔的工作量。从安装边界的适配性来看，板体的厚度选取兼顾了刚性和安装空间，厚板结构在传感器频繁受到设备运行震动的工况下，不会因为板体太薄产生共振形变，避免检测位置因为板体颤振出现偏移；矩形的外轮廓可以直接贴合在型材机架立面、设备钣金安装面或者立式支架的端面上，四个边角没有多余的突出结构，在狭小的设备内腔里布置的时候不会和周边管线产生干涉。设计过程中首先要匹配的是中心避让孔的尺寸，这个孔径必须大于传感器探测端的最大外径，同时要给配套的密封垫圈、定位轴套留出装配间隙，不能出现孔位过小卡滞元件、孔位过大导致定位支撑面不足的问题。四周的四个安装小孔的分布圆直径，完全对应所选传感器本体上的预装螺孔孔距，

　　建模的时候先调入传感器的实体模型做对位装配，确认每一个螺钉孔的同轴度，避免出现板件加工完成之后螺孔错位无法装配的问题。两侧腰型槽的宽度匹配常用的安装螺栓外径，槽的两端做半圆过渡，避免应力集中在槽端尖角位置，在长期受震动的工况下减少槽边开裂的风险。这类转接板在实际产线里的用途非常广泛，既可以作为光电传感器的立式安装背板，把传感器固定在输送线侧面对工件到位状态做检测，也可以作为轴端安装的转接法兰，把旋转编码器固定在电机端盖外侧，让编码器轴穿过中心孔和电机轴对接；在工装夹具领域，这块板还可以用来安装压力传感器，把传感器夹在板和压装执行元件之间，中心孔走线引出信号线缆，两侧腰槽用来调整压装力的检测对中度。不同于标准冲压薄板支架，

　　这种厚实的安装板在需要保证检测重复精度的工位上优势明显：高速运行的自动化设备启停时会产生持续的小幅震动，薄板支架用久了会出现弯折变形，导致传感器检测位置漂移，触发信号漏检或者误检，而厚板的自身刚性足够，长期运行也能保持安装面的平面度，四个小沉孔的锁紧力可以均匀压合传感器的安装法兰面，不会出现局部翘曲。建模阶段还要兼顾加工工艺性，所有孔位都采用贯通加工，外形轮廓可以直接从标准钢板上激光切割下料，不需要复杂的铣削型腔，加工成本低、周期短，腰型槽可以在切割外形的时候一次成型，后续只需要对安装面做简单的铣平处理，保证板面的平面度满足安装要求。现场装配的时候，工程师可以先把传感器固定在板件正面，再把板件通过两侧腰槽临时挂在机架的预装螺栓上，通电之后手动移动被测工件，一边观察传感器的信号触发状态一边滑动板件调整位置，直到信号触发的位置完全符合工位检测要求，再把两侧的锁紧螺母完全拧紧，整个调试过程不需要反复拆装螺钉，对位效率远高于固定式安装板。在一些需要兼容不同规格传感器的通用工位上，这块板的多组孔位布局还可以适配不同安装孔距的元件，中心大孔的大避让范围可以覆盖不同直径的探测端，不用为每一款传感器单独设计定制安装板，减少了工装备件的种类。板体的端面没有多余的凸起结构，两个大面都可以作为安装贴合面，既可以正面贴装传感器，也可以反过来把板件贴在机架内侧，适配不同方向的安装空间，在设备内部布局紧凑、安装面朝向受限的场合，这种对称结构的适配性会强很多。
