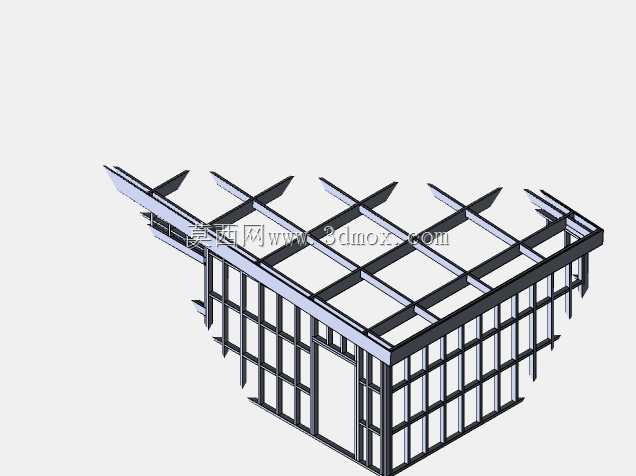

钢结构车库焊接框架三维结构

　　这套钢结构车库框架以焊接型钢构件为核心，呈现的是独立小型车库在未安装墙板、屋面板和门扇前的主体受力状态。模型把立柱、底梁、顶梁、屋面檩条、侧向支撑以及门洞边框之间的关系完整展开，适合用于停车棚、厂区工具房、户外设备遮蔽间、小区独立车位改造等场景的结构方案沟通。实际工程中，这类框架并不承担复杂机械传动功能，它的主要作用是为外围护板、屋面材料、卷帘门或平开门提供可靠安装边界，同时承受风载、雪载、屋面自重以及侧向碰撞带来的附加载荷。

　　从布置方式看，框架采用矩形平面布局，周边立柱按一定间距排列，柱间通过纵横梁形成连续骨架。顶部构件不是简单平面边框，而是由多道平行梁和交叉方向梁组成屋架网格，网格间距直接决定屋面板或压型钢板的支撑跨度。若屋面材料较薄，梁格过大会造成板面挠曲和噪声；若梁格过密，则会增加焊接量和材料重量。模型中的梁系保留了较清晰的分区，便于在深化设计时按实际跨度调整截面规格，也方便校核檩条与主梁的连接位置。

　　墙体部分以竖向杆件和水平杆件构成格栅，正面预留门洞，门洞两侧立柱相对连续，上方设置过梁式构件，用来承担门洞断开后上部骨架传递的荷载。这个位置在现场制作时尤其关键，若门框柱与上部梁焊接错位，后期门扇安装会出现启闭干涉、密封不严或铰链受力偏心。侧墙和后墙的竖向构件既可作为彩钢板、夹芯板的固定基层，也可在需要增强刚度时增加斜撑。对于敞开式车棚，侧墙杆件可以减少；对于需要封闭储物的车库，则应保留较密的墙骨，并在板缝位置设置可连接的基面。

　　设计思路上，焊接件框架强调构件之间的传力直接性。立柱承担竖向荷载并把力传至基础，底梁或地脚连接区负责抵抗整体倾覆，顶部梁系把屋面荷载分散到各柱，墙骨则主要维持面外稳定并传递围护材料受到的风压。模型中各杆件以细长型钢表现，节点处采用相交焊接的形式，这种结构在车间预制时可先分片点焊定位，再复核对角线和垂直度，最后满焊固定。现场安装时，基础预埋件、膨胀螺栓或化学锚栓的位置必须与柱脚边界一致，否则框架会被迫扭曲装配，给门扇和屋面板留下累积误差。

　　外形尺寸方面，三维结构可根据单车位或双车位需求进行参数化调整。常规独立车库需要保证车辆进出宽度、门洞净宽、内部停车长度以及车顶至屋面梁下的安全距离；框架外缘还要考虑墙板厚度、门框包边、排水檐沟和基础外放尺寸。若用于设备遮蔽间，则应按设备最大外形、检修门开启半径、管道走线空间重新确定柱距，而不能只按车辆轮廓估算。屋面梁伸出外墙的挑檐部分也需要纳入安装边界，挑檐虽能保护墙面和开门区域，但会改变风荷载体型系数，柱脚锚固不能忽略。

　　在建模和深化过程中，这类骨架最容易被忽视的是焊接节点与实际型材切口。梁柱相贯处若仅按视觉交叉处理，生产时会出现杆件无法贴合、焊缝间隙不均等问题。较合理的做法是在三维环境中逐段检查杆件中心线、端面切口和碰撞关系，明确哪些位置采用连续通长构件，哪些位置采用分段拼接。对于门洞角部、屋架交叉点和柱脚区域，应保留足够的施焊空间，避免构件密集导致焊工无法操作。

　　整体来看，该框架不是最终建筑成品，而是车库承载系统和安装基准的结构表达。它把隐藏在墙板内部的柱梁关系暴露出来，使结构设计人员可以在投入制作前核对车位净空、门位、屋面坡度、板件固定点和基础落点；也让加工人员能够据此安排型钢下料、组对、焊接和现场吊装顺序。
