模块化双持械传统人形机器人结构设计

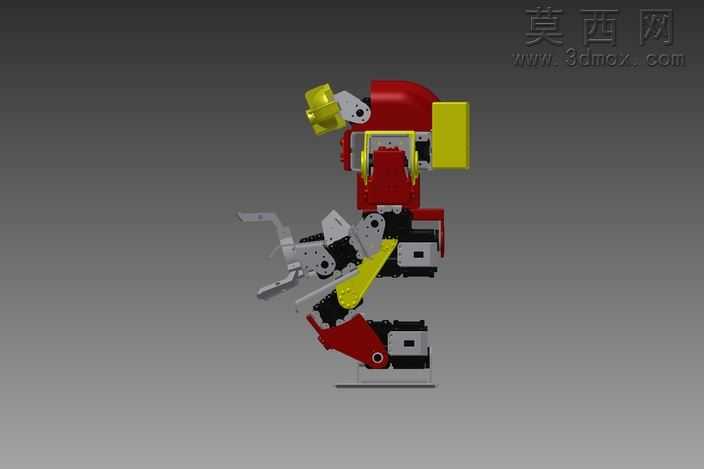

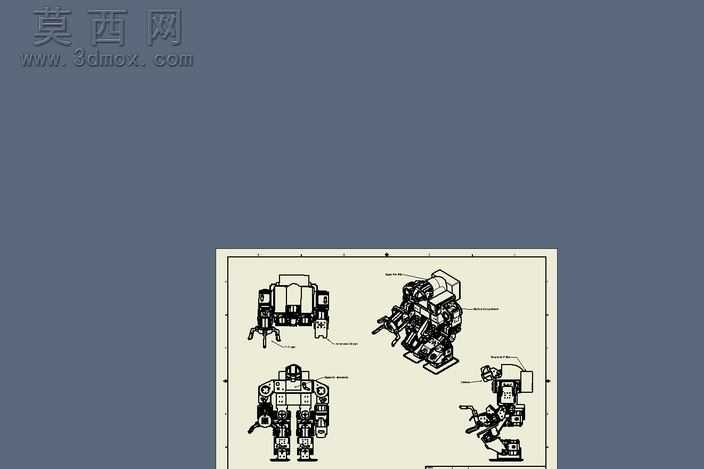

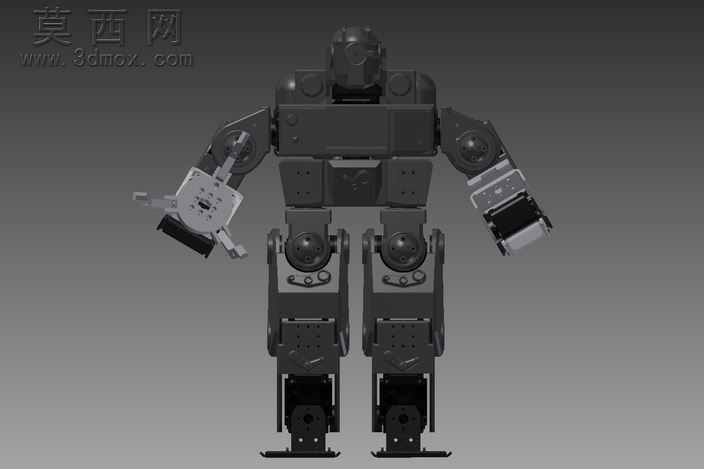

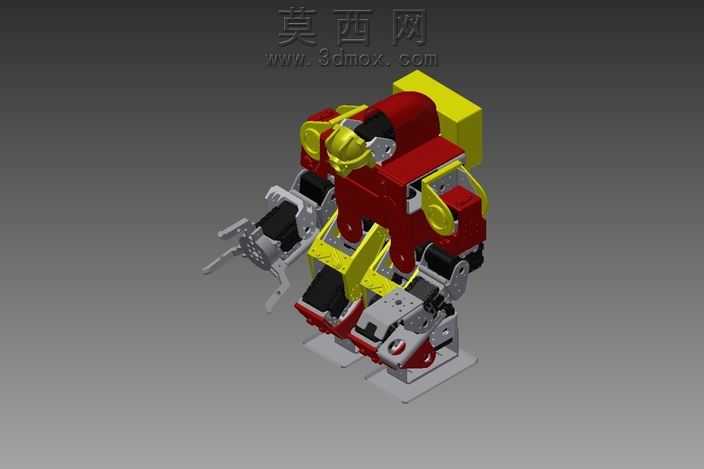

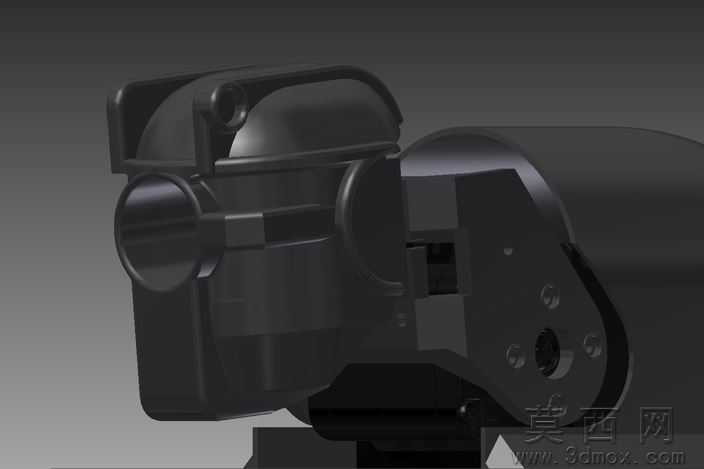

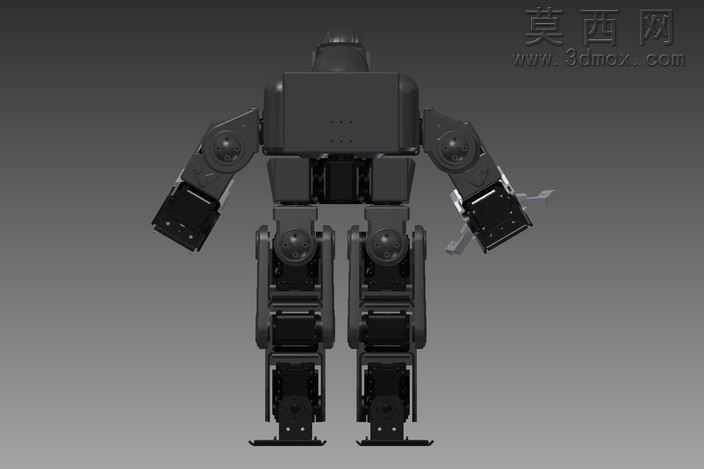

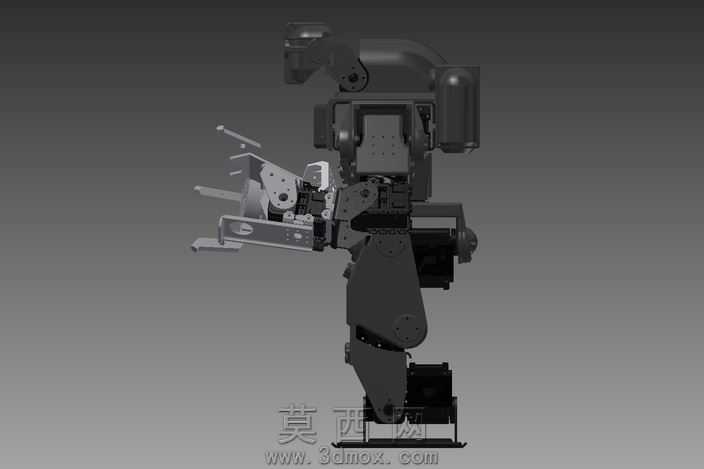

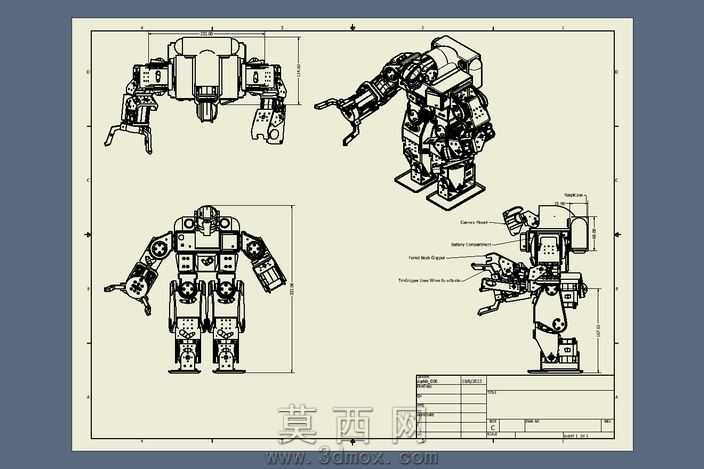

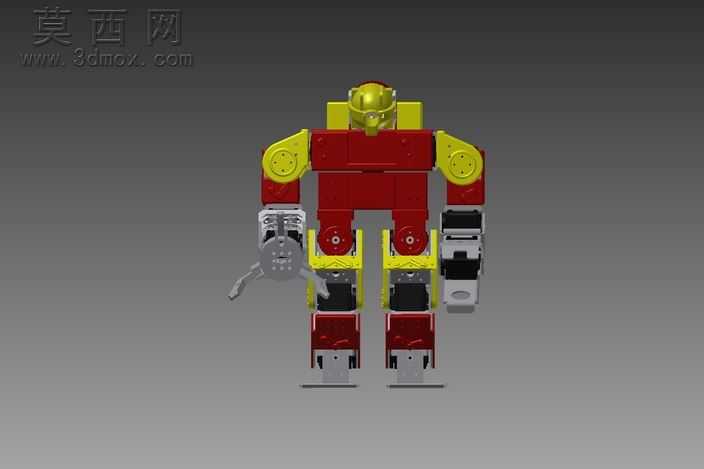

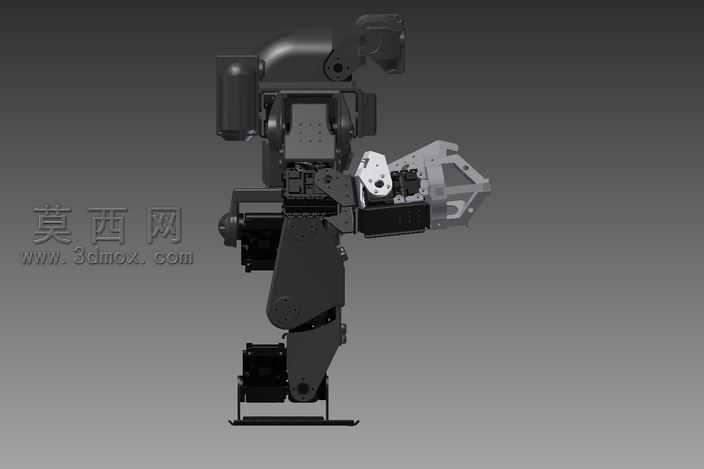

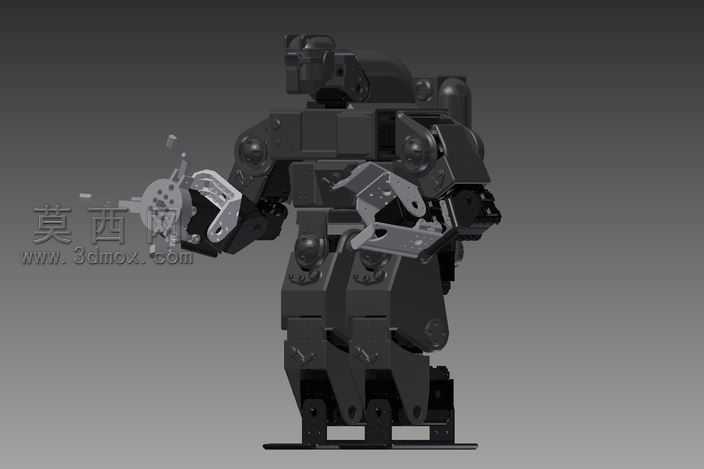

本款人形机器人采用全模块化三维建模思路完成整体设计，建模过程中优先保证各关节运动副的装配合理性，从躯干核心框架出发，依次完成头部、肩部、大臂、肘部、小臂、腕部、手部、髋部、大腿、膝部、小腿、足部的层级化建模，所有部件均保留完整的装配约束关系，可直接用于运动仿真验证。材质渲染层面，主体结构采用哑光深灰硬质工程塑料材质，关节转轴处添加金属磨砂质感的合金材质区分，手部持有的功能模块分别做差异化材质处理，左侧夹持器做银白金属切削质感，右侧功能模块做黑灰拼接的工业组件质感，渲染时采用均匀顶光配合侧方补光，清晰呈现各部件的结构轮廓与装配缝隙，还原真实工业样机的视觉效果。结构设计上，肩部采用多自由度铰接结构，可实现大臂的前后摆动、侧抬与旋转动作，肘部设置限位铰接结构，匹配人体手臂的自然弯折角度，腕部增设旋转轴结构，可带动手部夹持器完成周向转动，适配不同操作场景的角度需求；双持械手部采用快换接口设计，可根据任务需求更换不同功能的末端执行器，本次展示的两款夹持器分别适配夹取、操作两类作业需求。下肢部分髋部采用多轴铰接结构，兼顾行走时的前后摆动与侧向平衡调整，膝部设置大角度弯折铰接结构，匹配人形行走的步态弯折需求，足部增设加宽支撑底座，保证直立状态下的整体稳定性，躯干部分采用分层框架设计，内部预留充足的元器件安装空间，可容纳控制板、电池、驱动舵机等核心组件，所有外部盖板均采用螺丝孔位固定的装配设计，方便后期拆装维护。整体设计遵循仿人机器人的运动逻辑，在保证结构强度的前提下尽可能优化部件重量分布，降低运动过程中的重心偏移问题，各关节处均预留舵机安装位与走线槽，可直接用于实体样机的制作落地，建模过程中对所有活动部件做干涉检查，确保各关节在全行程运动范围内无部件碰撞问题，结构合理性经过完整验证。
