消防二氧化碳灭火储瓶组支架总成

　　这套结构对应固定式气体灭火系统中的储瓶输送单元，核心由三只不同容积的高压二氧化碳储瓶、共用底架、侧向固定抱箍以及顶部导向限位件构成，常见于配电房、数据机房、精密加工车间、档案馆这类不宜采用水喷淋或干粉灭火的防护区域。现场布置时，储瓶组通常靠墙或靠设备区边角安装，底架通过地脚螺栓与混凝土地面固定，瓶体轴线保持竖直，喷放管路从瓶头阀沿支架上方汇流后接至选择阀和防护区喷嘴。

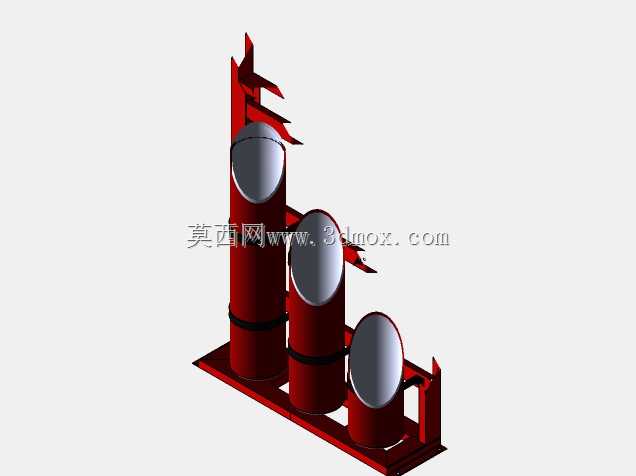

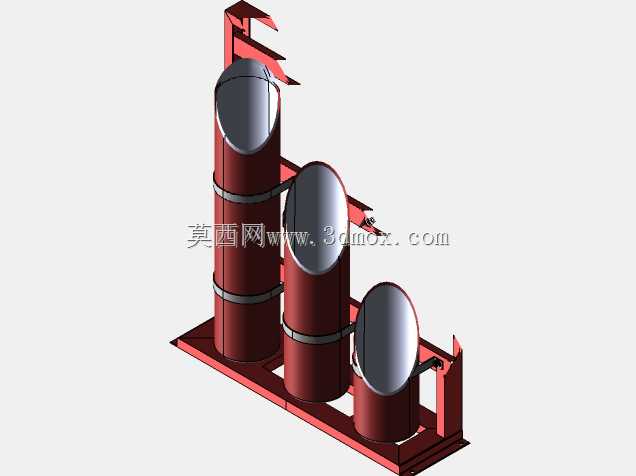

　　从结构组成看，三只储瓶按高度阶梯排列，高瓶位于左侧，中瓶居中，矮瓶位于右侧，这种排布并非单纯为了造型：一方面不同容积瓶组可匹配防护区所需的灭火剂充装量，减少单瓶规格种类；另一方面阶梯式布置让瓶头阀处于不同高度，检修时压力表、安全阀和启动管路互不遮挡，手动机械应急操作也有足够扳手空间。底架采用型钢焊接框架，四周设置翻边和立板，既能承受瓶组满载时的竖直载荷，也能约束瓶底在喷放反冲或地震工况下的水平位移。瓶身中部设置环形抱箍，抱箍与支架立柱相连，避免细长高压瓶在运输、安装和喷放瞬间产生晃动。

　　设计这类支架时，首先要明确瓶体外形边界。高压二氧化碳储瓶为细长圆筒结构，上部为椭圆形封头，瓶头阀、虹吸管和安全泄压装置集中在封头顶端；底架长度需覆盖三只瓶的瓶底分布范围，宽度则要保证瓶壁与框架立板之间留有安装和防腐间隙。竖直方向上，最高瓶的瓶头阀至底架底面构成整体高度包络，建模时应把操作手柄、压力表和管路接头一并纳入，否则现场容易出现与吊顶、桥架或风管干涉的问题。底架地脚孔位置要结合瓶组重心布置，满载状态下重心靠近三只瓶的几何中心，地脚孔宜对称外扩，以提高抗倾覆能力。

　　受力思路上，支架不能只按静态承重考虑。二氧化碳储瓶在喷放时，灭火剂经虹吸管高速流出，瓶组和管路会承受明显反作用力；虽然主要反冲由管路支架和瓶头阀连接承担，但底架与抱箍仍需形成可靠约束。底架主梁宜沿瓶组排列方向贯通，立柱与底板之间采用连续焊缝或加强筋过渡，避免瓶底载荷集中在单薄板材上。抱箍位置通常选在瓶身重心偏上区域，既不能压住封头过渡段，也不能过低导致瓶头摆动；抱箍与瓶壁之间可预留缓冲衬垫位置，防止金属直接接触造成涂层损伤。

　　安装边界方面，设备前方应保留瓶头阀操作和瓶组拆装通道，侧面至少留出压力表观察与管路连接空间。底架底面需与地面找平，若安装在槽钢基础或设备平台上，应核对平台梁的位置，使地脚孔落在可承载区域。瓶组后方若靠墙，墙体与管道之间要保证汇流管安装余量；顶部导向件主要用于运输和就位时限制瓶体倾倒，不应替代瓶头阀管路的固定支撑。三维建模时，可将储瓶作为近似参数化筒体处理，重点还原外径、封头高度、瓶底支撑圈和瓶头阀接口位置；支架部分则应真实表达型钢截面、焊接板件、抱箍圆弧和地脚孔，以便后续出工程图时直接统计型材长度、板件尺寸和紧固件数量。

　　在系统选型配合上，该总成属于灭火剂储存与释放环节，上游连接火灾探测和启动控制盘，下游通过汇流管、选择阀、喷嘴向防护区喷放。结构设计需要让气瓶排列紧凑，同时保证单瓶可独立拆卸：相邻瓶体净距应满足瓶头阀扳手旋转，抱箍紧固件应朝向操作侧，底架不应遮挡瓶底检查位置。对于多防护区系统，储瓶数量和容积会随灭火剂设计用量变化，但这种共用底架加分级限位的思路具有较强复用性，只需调整框架长度、抱箍高度和瓶位间距，即可扩展为更多瓶位的瓶组架。整体结构强调承载、限位、检修和管路接口四者平衡，外观上的红色涂装也符合消防设备现场识别要求，便于在机房或工业厂房内快速确认灭火介质储存位置。
