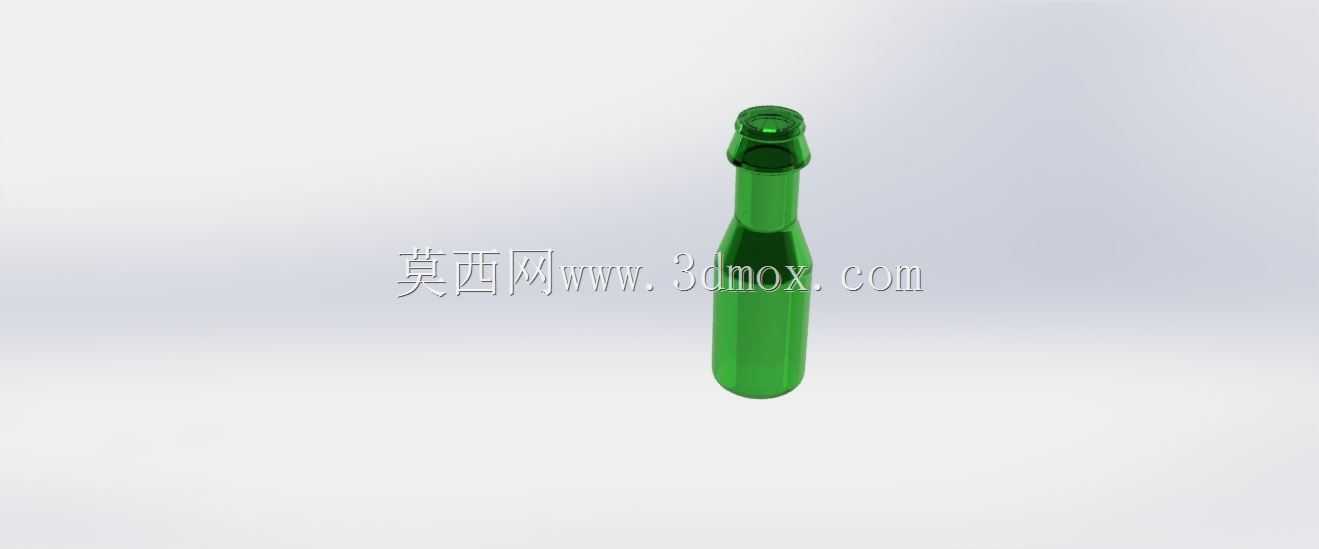

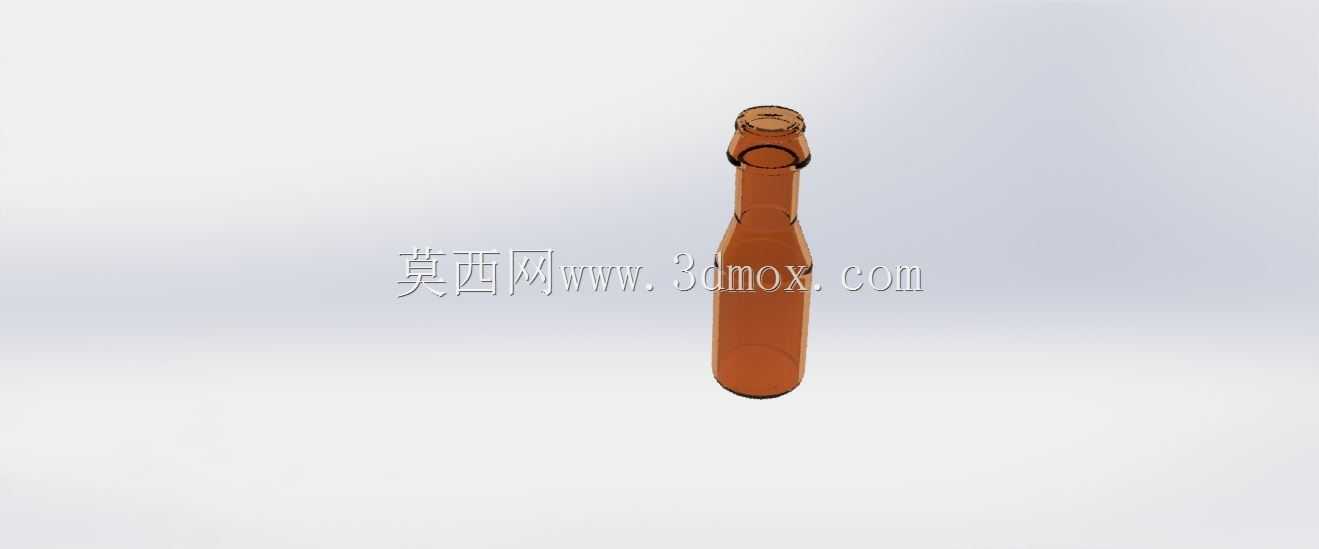

绿色玻璃啤酒瓶结构造型设计

　　在快消品包装产线的布局规划里，玻璃瓶体的三维结构建模往往是灌装、贴标、装箱工位协同设计的前置环节，很多刚接触产线设计的工程师容易忽略瓶体本身的结构细节，直到做输送线护栏间距、灌装机卡瓶星轮轮廓匹配时才发现基础数模缺失，反过来补测瓶体尺寸会拖慢整线的设计进度。这次完成的绿色玻璃瓶数模，还原的是市面流通最广的细颈长身啤酒瓶构型，整体采用回转体为主的成型逻辑，完全适配玻璃吹制的量产工艺特性。从实际使用场景来看，这类瓶体贯穿啤酒灌装、杀菌、贴标、装箱、终端售卖全流程：在灌装工位，瓶口的密封端面平面度直接决定压盖后的漏液概率，建模时特意将瓶口顶端的配合面做了0.8mm宽度的平整环带，环带下方预留了两道标准防盗盖压合卡槽，卡槽的轴向间距、槽深都参照常规皇冠盖的压接尺寸设定，不需要后续二次修改就能直接匹配压盖模具的型腔。瓶身部分采用等直径圆柱段作为主体，圆柱段长度占瓶体总高的六成以上，这个设计一方面是为了贴标工位提供足够的平整附着面，无论采用直线式贴标还是回转式贴标，圆柱面都能保证标签贴合后无褶皱、无翘边；另一方面等直径段在输送线上运行时，护栏与瓶身的接触线连续，不会出现异形瓶常见的卡瓶、倒瓶问题。瓶底部分做了向内凹陷的防滑底窝，底边缘设置一圈宽度5mm的支撑环，当瓶子站立在杀菌机的不锈钢链板上时，支撑环的接触压强均匀，既不会因为底平面完全贴合出现水膜吸附导致移瓶阻力骤增，也能在堆叠仓储时让上层瓶的底窝卡在下层瓶盖的定位凸台上，提升码垛稳定性。

　　瓶肩部分采用大曲率圆弧过渡，从细颈段平滑衔接至大直径瓶身，没有尖锐的转角结构，这一点完全贴合玻璃吹制的工艺要求：玻璃料坯在模具内吹胀时，大曲率过渡位置的料厚分布更均匀，不会出现转角处料层过薄导致的承压不足，日常使用中瓶内啤酒充入二氧化碳后，内压通常在0.2-0.3MPa区间，均匀的壁厚可以避免应力集中引发的爆瓶风险。从安装边界和尺寸适配的角度拆解，整瓶的最大外径出现在瓶身圆柱段，这个尺寸是输送线护栏间距、星轮卡槽直径、装箱机格档内宽的核心输入参数，建模时将瓶身外圆的公差带控制在±0.3mm，和量产玻璃瓶的实际制造公差保持一致，做产线动态仿真时可以直接导入数模做干涉检查，不需要额外放大安全间隙导致输送晃动量超标。瓶口部分的外径、

　　高度尺寸严格对应压盖头的下行行程，灌装机的灌装阀插入瓶口时，阀嘴的外径和瓶口内径预留了1.2mm的单边间隙，既保证灌装过程中瓶内空气可以顺利排出，也不会因为间隙过大造成灌装液体飞溅。瓶身的总高度尺寸适配常规贴标机的标站高度调节范围，标签的上下边界距离瓶肩过渡线、瓶底支撑环都预留了10mm以上的安全距离，贴标过程中标签不会蹭到瓶肩曲面或者瓶底边缘。数模的曲面构建全程采用旋转特征加局部细节切除的方式完成，没有碎面和尖角，导入渲染环境后可以直接赋予绿色透明玻璃材质，模拟光线穿过瓶身的折射效果，做产线方案演示时能直观呈现成品的视觉状态。针对仓储运输环节，瓶身圆柱段的光滑表面也适配纸箱内衬的格挡结构，瓶子装入纸箱后相邻瓶身的接触为线接触，

　　运输过程中的颠簸冲击力可以通过玻璃自身的微量形变缓冲，不会出现局部应力集中碎裂。很多包装工程师在做新产线方案时，往往直接用简化的圆柱代替瓶体，仿真时无法发现星轮轮廓和瓶肩曲线的干涉，实际试机时才出现进瓶卡顿，这份完整还原瓶体所有曲面细节的数模，可以直接用于灌装设备的供瓶螺旋、卡瓶星轮的轮廓设计，螺旋的导程曲线按照瓶身直径、瓶高参数推导，进瓶过程中瓶子的加速度变化平滑，不会出现挤瓶、破瓶问题。另外在终端售卖的展示场景，细长的瓶身构型占用冷柜层架的面积更小，单位层架的陈列数量更多，绿色玻璃的材质也能阻挡部分波长的光线，避免瓶内啤酒被光照氧化产生风味劣变，这个结构细节在建模时也通过通体的绿色材质属性做了对应，结构设计和产品的实际使用需求完全匹配。
