同步带轮精密传动构件三维造型

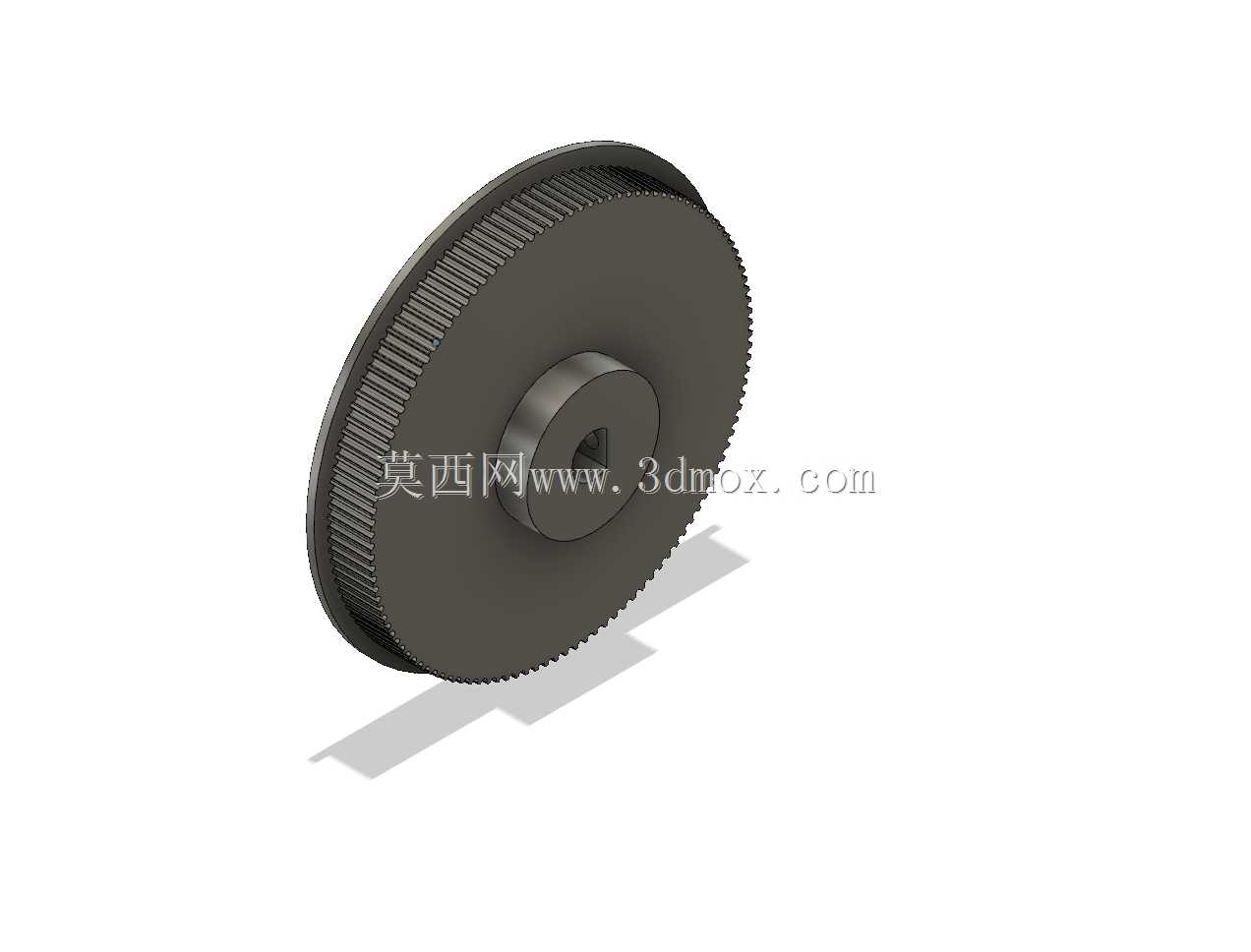

　　该轮体零件属于啮合型带传动系统中的核心执行构件，整体采用盘式同轴结构，轮缘外圆周加工连续细密梯形齿形，用于与同步带内侧齿槽精准嵌合，工作过程中依靠齿面啮合传递转矩，完全规避普通平带传动易出现的打滑、传动比失准问题，可在长距离传动布局下维持恒定速比，适配对相位同步、转速匹配要求严苛的工位。从实际产线应用场景来看，这类带轮大量部署在3C产品组装流水线、包装输送线、小型数控进给机构、办公自动化设备、纺织机械的分纱传动单元中：在贴装设备的X/Y轴进给模组里，它搭配闭环同步带连接伺服电机输出端与滑动载台，将电机旋转运动转化为载台的高精度直线位移，轮齿的啮合间隙可通过张紧机构调整至极小范围，保证载台反复启停、换向时无回程迟滞；在轻型输送线上，成对布置的带轮张紧环形同步带，带面承载工装托盘完成工位间流转，即便长期运行出现带体轻微塑性伸长，也可通过调整两端带轮的中心距补偿张紧力，无需频繁更换传动部件。

　　结构设计层面，该零件采用一体化盘式布局，轮缘两侧设置高出齿顶的挡边凸缘，凸缘内径与同步带带宽预留0.5~1mm侧向间隙，既可以阻挡同步带在高速运转、负载波动时发生侧向窜动脱齿，又不会因间隙过小刮擦带体侧面造成异常磨损。轮体中心为阶梯式轮毂结构，轮毂朝向外侧凸起，中心加工贯通的轴孔，轴孔截面采用D型切边结构，装配时与电机输出轴的平位贴合，依靠形面配合传递扭矩，相比普通光孔加顶丝的固定方式，可承受更大的交变转矩，避免长期正反转切换时轮体与轴之间出现相对转动打滑。轮毂与轮缘之间设置均匀厚度的辐板连接，辐板厚度经过刚度校核，在保证轮体整体径向圆跳动、端面圆跳动满足传动精度要求的前提下，尽可能去除冗余材料，降低轮体自身转动惯量，让伺服驱动系统的响应速度更快，启停过程的冲击更小。

　　齿形参数设计完全遵循通用同步带轮啮合规范，轮齿的齿距、齿厚、齿高与配对同步带的齿型严格匹配，齿侧预留合理啮合侧隙，补偿安装时的平行度误差以及运转温升带来的热膨胀量，防止卡齿、爬齿故障。齿面加工粗糙度控制在合理区间，既降低啮合过程中的摩擦损耗，又避免齿面过于光滑导致啮合摩擦力不足。安装边界方面，轮体总轴向宽度由齿宽加两侧挡边厚度构成，设计安装空间时，轴向上需要在轮毂外侧预留锁紧件的装配位置，通常轴端会加工螺纹孔，通过轴端挡圈加螺钉将带轮轴向限位在电机轴上，防止运转时轮体沿轴向窜动；径向方向上，带轮齿顶圆外围要预留同步带绕入绕出的弯曲空间，同时保证两轮轴线的平行度公差，若轴线偏斜会导致同步带两侧受力不均，带边异常磨损、带齿局部受力过载断裂。中心轴孔的孔径与配合轴径采用过渡配合，装配时可通过压装或者加热轮体的方式完成套装，D型切边的方位要和电机轴的平位对齐，保证扭矩传递面完全贴合。

　　在整机传动布局设计时，工程师会先根据传递转矩、额定转速、传动比需求选定带轮齿数与齿型，小齿数带轮适配高速级输入，大齿数带轮布置在低速从动端，中心距设定时要预留张紧调节行程，通常可调范围占带轮中心距的3%~5%，方便后期装配张紧以及长期使用后的张力补偿。该类轮体的三维造型完整还原了齿形、挡边、轮毂、D型轴孔所有细节，可直接用于传动机构的干涉校验、运动仿真，模拟同步带绕转过程中是否和周边机架、传感器走线发生空间冲突，也可基于该模型导出工程图完成机加工工艺编制，轮缘齿形通常采用滚齿或者粉末冶金成型，中小载荷工况下选用铝合金材质可降低自重，重载工况则选用钢材提升齿面接触强度。
