简约复古蒸汽小火车头结构设计

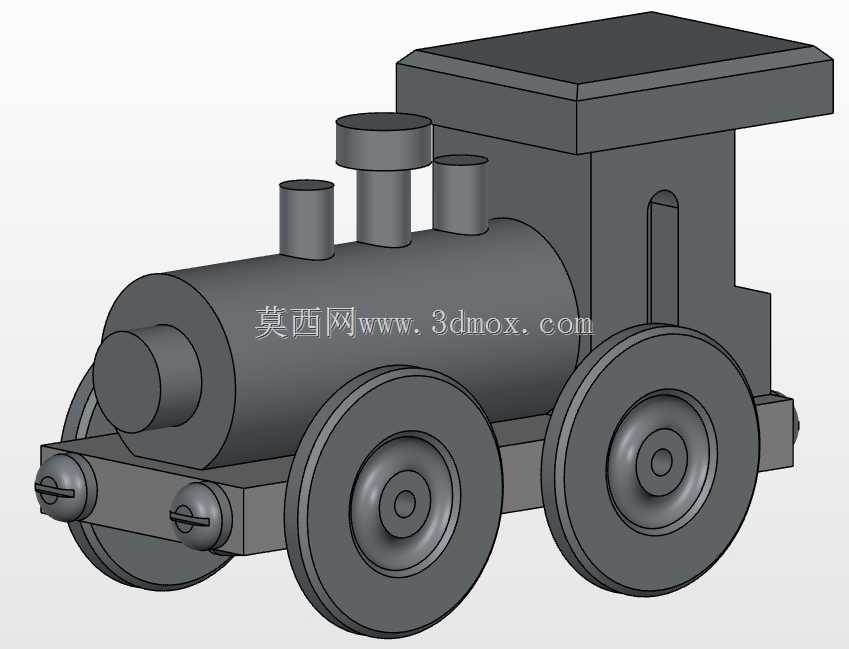

　　这款小火车头的三维结构设计，最初的应用场景锚定在儿童益智拼装玩具、桌面文创摆件以及机械原理教学演示教具三个方向，不同场景下的设计侧重各有不同：面向玩具场景时，所有外露棱边都做了R1.5以上的圆角倒钝处理，避免尖锐边角划伤使用者，同时轮对与车架的连接间隙预留0.3mm的活动量，保证推行时轮组转动顺畅无卡滞；面向教学演示场景时，锅炉筒体、烟箱、汽包这些经典蒸汽机车的特征结构都做了分件设计，可拆分展示内部的走行传动逻辑，方便讲解蒸汽机车的基本动力传递路径。从实际用途来看，该结构既可以作为3D打印的实体拼装原型，也能作为工业设计专业的曲面建模练习案例，还可用于文创产品的开模打样参考，适配FDM、光固化等多种3D打印工艺，

　　也支持注塑模具的分模设计。设计思路上没有追求对真实蒸汽机车的1:1复刻，而是提取了经典蒸汽机车的核心识别特征：卧式圆柱形锅炉、顶部三个不同高度的烟筒与汽包、前部突出的烟箱门、后部方形的驾驶室，将这些特征做了几何简化，全部采用规则的拉伸、旋转特征构建，没有复杂的自由曲面，降低建模与加工的难度。走行部分采用两组双轮对结构，轮对的踏面做了1:20的锥度设计，匹配常见的N比例轨道模型轨距，轮缘高度预留2mm，保证在轨道上行驶时不会脱轨，车架与轮轴的配合采用间隙配合，轴端做了简化的轴挡结构，不需要额外的紧固件即可实现轮对的轴向定位，减少装配零件数量。外形尺寸方面，整体长度控制在120mm，宽度45mm，高度65mm，属于掌心大小的尺寸规格，

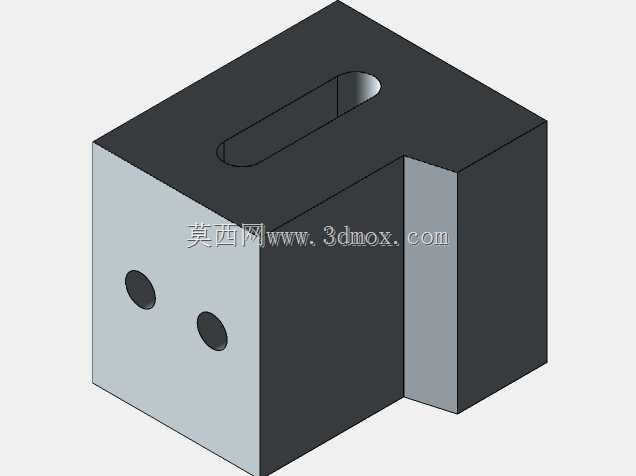

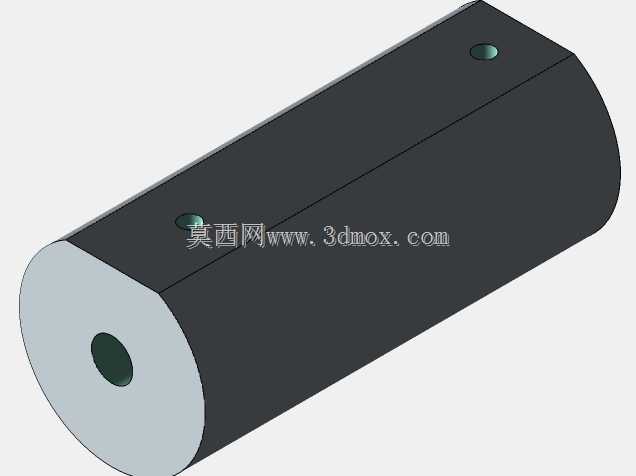

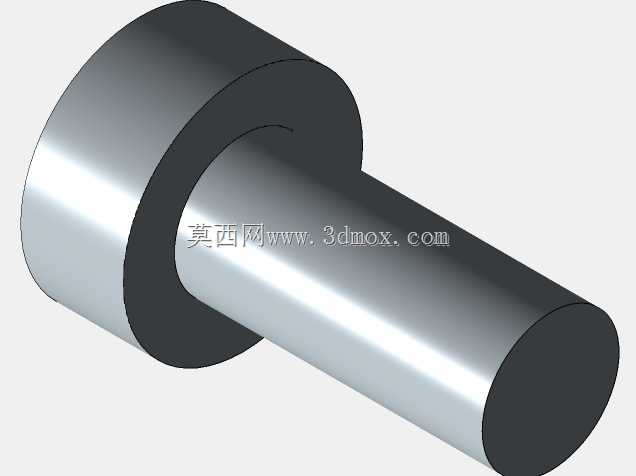

　　安装边界上，底部轮对的最低点到车架底部的间隙为3mm，保证在平整桌面推行时不会剐蹭底板，驾驶室顶部的平面预留了2mm的安装凸台，可加装小型装饰灯或者磁吸配件，锅炉前端的烟箱门位置预留了直径8mm的沉孔，可加装仿真耦合器，实现多节车厢的连接。结构细节上，锅炉筒体与后部驾驶室的连接采用嵌入式定位，配合面预留0.2mm的粘接余量，方便组装时的定位对齐，顶部的三个柱状结构分别对应蒸汽机车的汽包、烟筒和砂箱，高度分别为12mm、18mm、10mm，错落的高度还原了真实机车的视觉比例，同时所有柱状结构与锅炉筒体的连接位置都做了R2的过渡圆角，避免应力集中，也提升打印时的层间结合强度。轮对部分采用简化的辐板式车轮结构，车轮直径30mm，

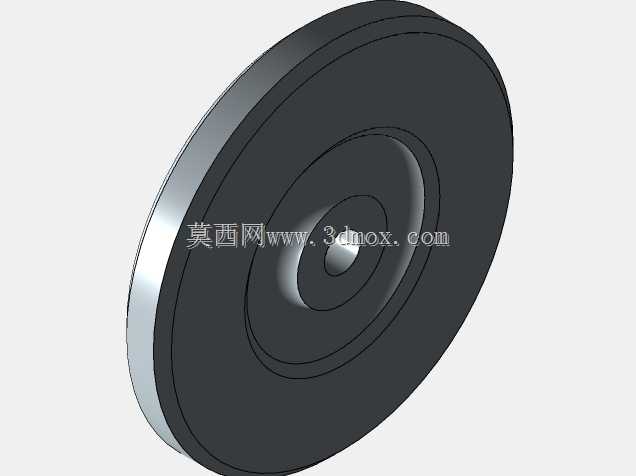

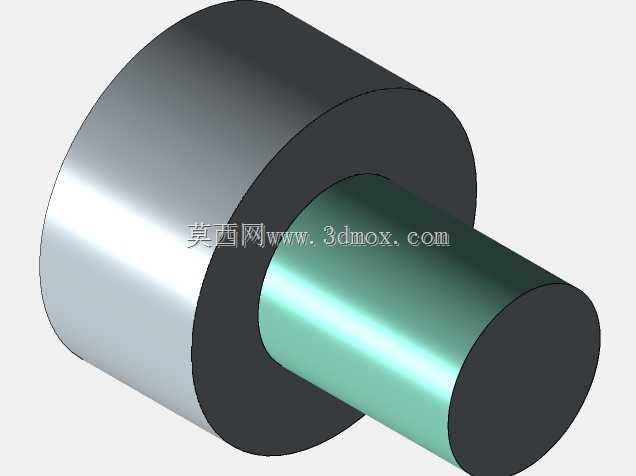

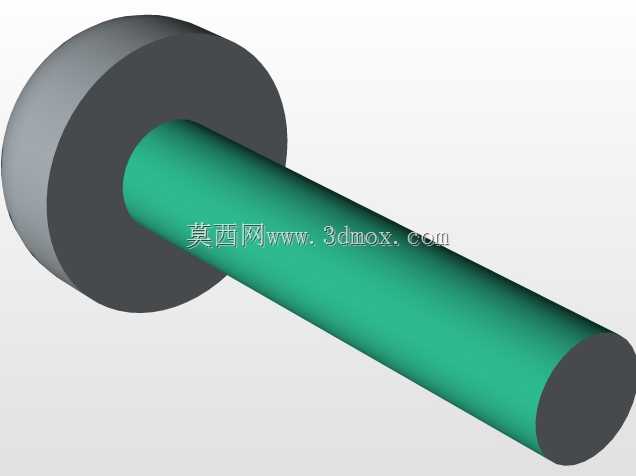

　　轮毂位置做了直径5mm的凸台，模拟真实车轮的轮毂结构，轮轴采用直径4mm的圆柱结构，长度贯穿车架两侧，轴端的固定结构采用一体化的卡扣设计，不需要额外的螺丝或者胶水即可实现轮对的固定，同时保证转动的灵活性。在材质适配方面，该结构如果采用PLA材质3D打印，壁厚设置为1.2mm即可满足日常把玩的强度需求，如果作为注塑玩具生产，壁厚可调整为1.8mm，适配ABS或者PP材质的注塑工艺，所有结构的拔模斜度统一设置为1.5度，方便开模时的脱模。从建模逻辑来看，整个模型采用自底向上的建模方式，先构建轮对与车架的基础走行结构，确定整体的长度宽度基准，再在车架上方搭建锅炉筒体，之后添加顶部的汽包、烟筒等特征，最后构建后部的驾驶室结构，所有特征之间都采用全约束的装配关系，修改任意一个基础尺寸都可以快速驱动整体模型的参数调整，比如需要放大到1:35的比例时，只需要修改全局缩放比例即可，不需要重新调整特征之间的配合关系。
