OM606发动机CNC加工排气法兰结构

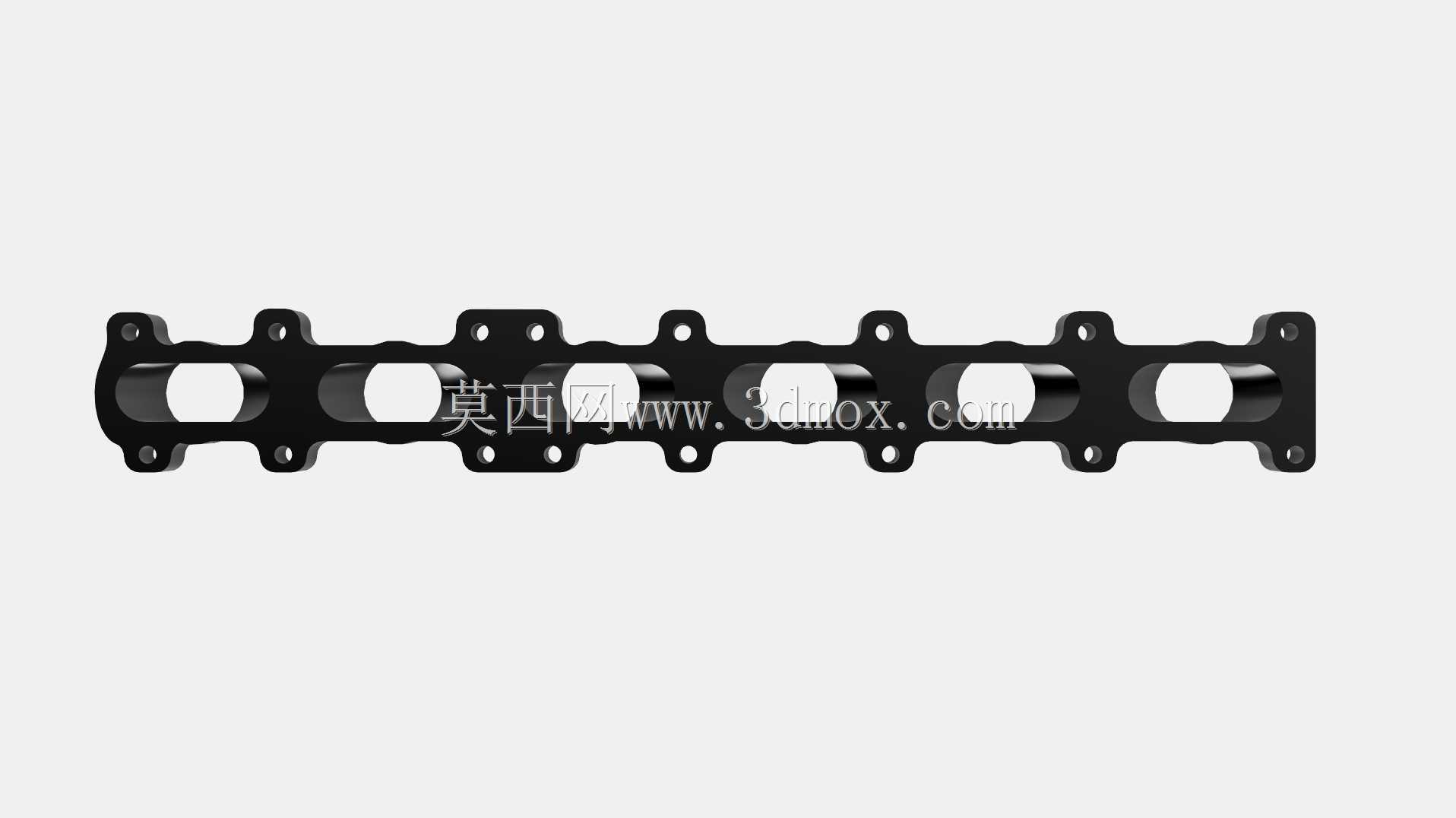

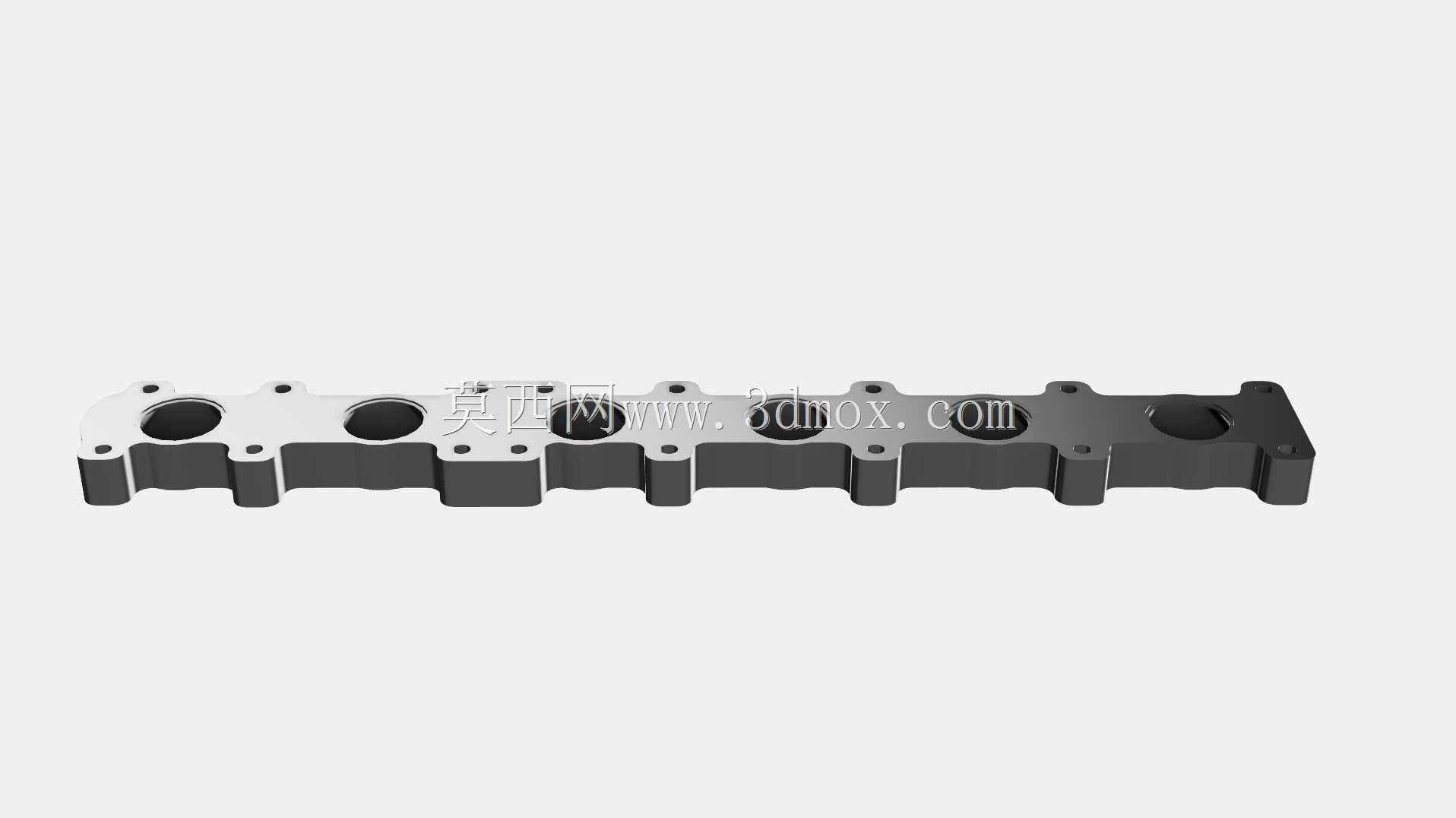

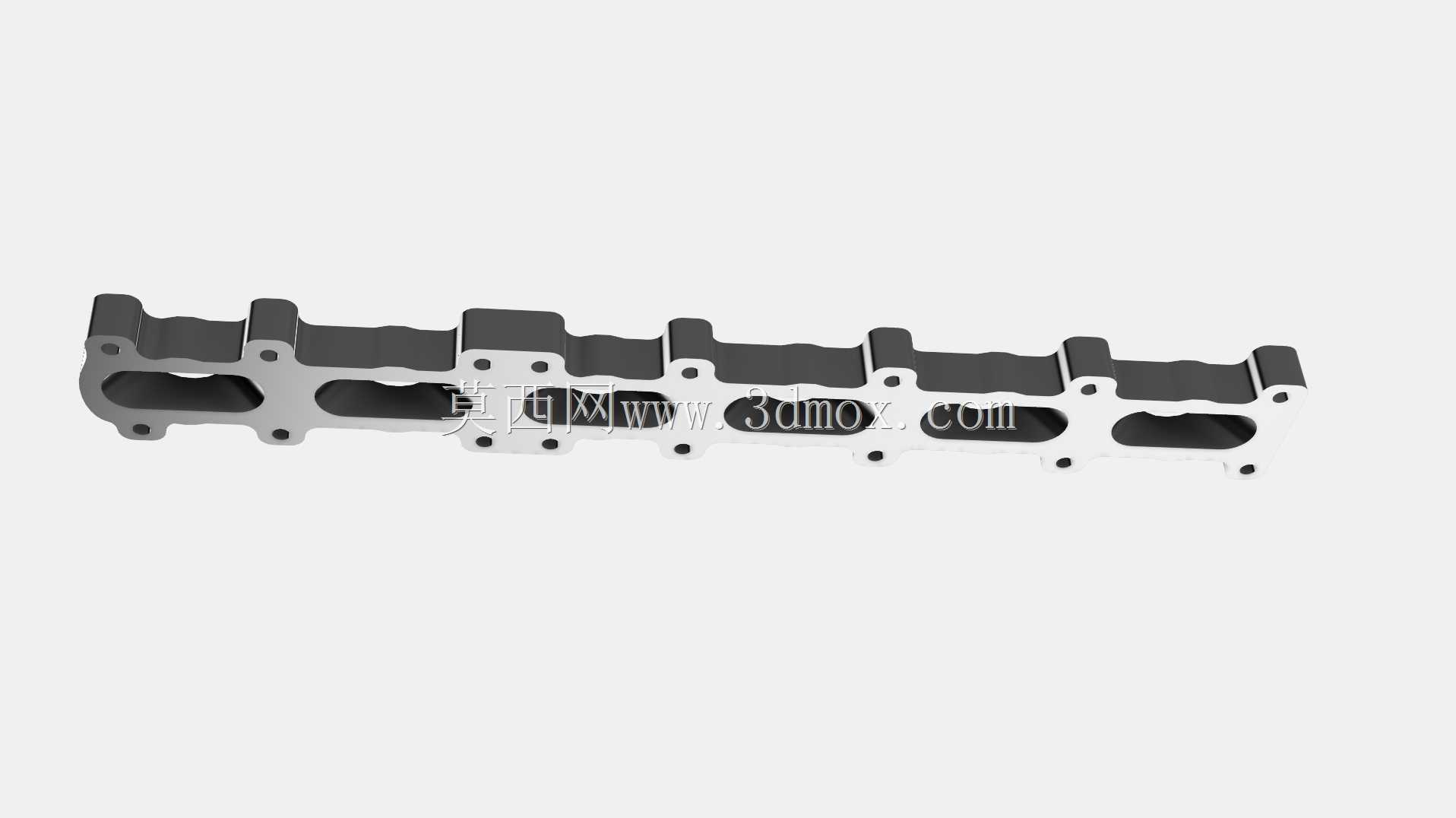

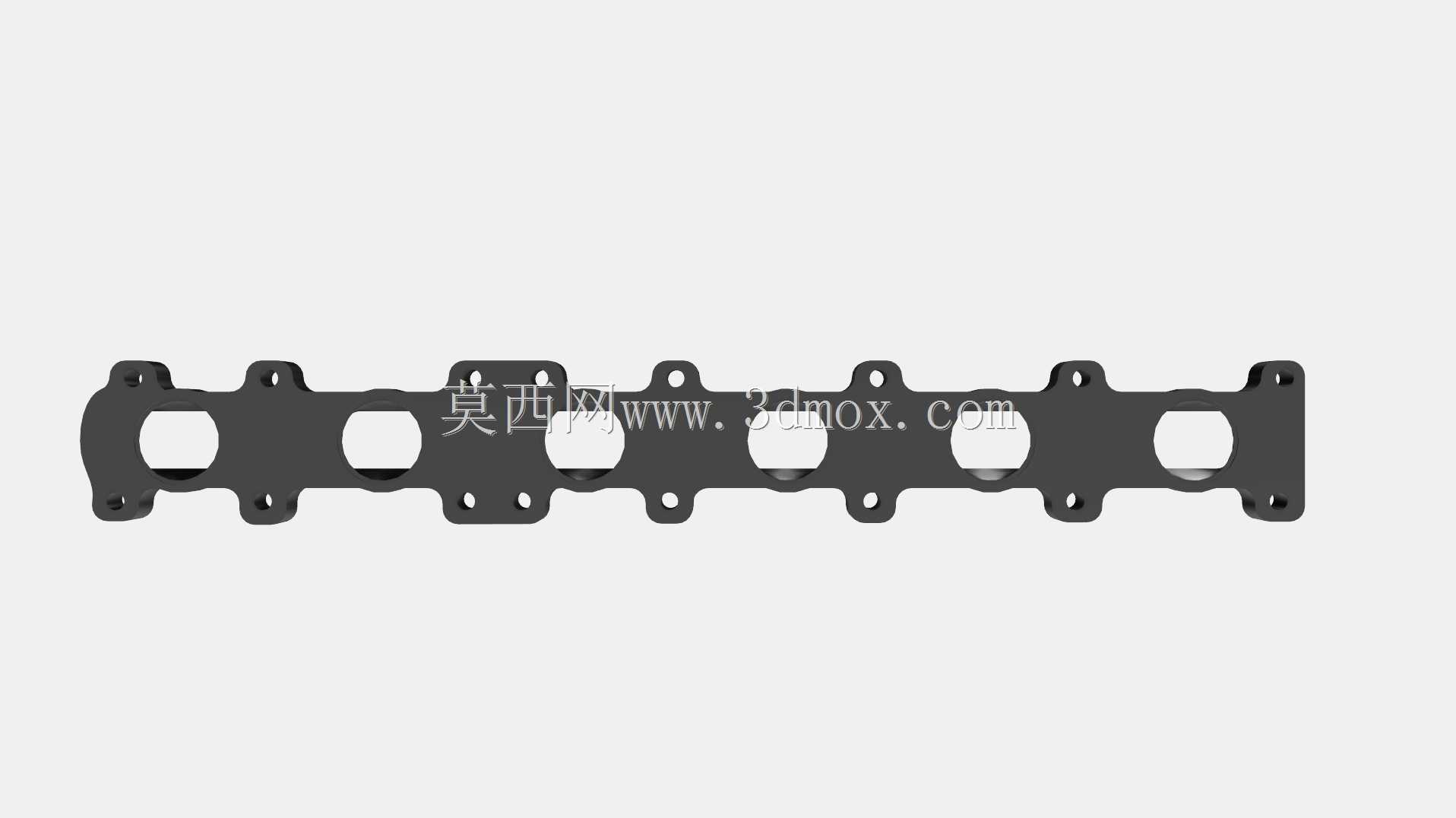

　　这款排气转接法兰主要应用于OM606系列柴油发动机的排气系统改装与维修场景，在原厂排气歧管与后段排气管道之间承担接口转接、流道过渡的核心作用，适配追求排气效率提升的动力升级工况，也可作为替换件用于老化法兰的维修更换，解决原厂法兰腐蚀变形、接口密封失效的常见问题。从实际装车工况来看，这类法兰长期处于高温、振动的工作环境，排气侧持续接触发动机排出的高温废气，工作温度区间跨度大，同时要承受发动机运转带来的持续振动，以及排气系统装配产生的轴向、径向应力，因此结构设计上首先要保证连接刚性与密封可靠性，避免长期使用后出现接口漏气、法兰变形的问题。设计过程中首先梳理了两侧接口的匹配边界：发动机侧对应排气歧管的安装位，为等距排布的六个椭圆形排气口，

　　与发动机缸盖侧的排气道出口一一对应，每个接口周边设置独立的螺栓安装凸台，凸台高度经过精确计算，保证螺栓锁紧后压力能均匀作用在密封垫片上，不会出现局部压合不实导致的漏气问题；后段排气侧统一过渡为圆形接口，匹配直径42.4mm的标准排气管道，流道过渡段采用平滑的曲面设计，避免流道截面突变产生的排气紊流，降低排气阻力，提升发动机的排气顺畅度，这对于涡轮增压机型的动力响应提升有明显的实际作用。外形尺寸上，法兰整体为长条形等距排布结构，六个气缸对应的接口沿法兰长度方向均匀分布，相邻接口的中心距严格匹配OM606发动机缸盖的排气道间距，安装孔位的位置度公差控制在0.1mm以内，保证装车时能顺利对位，不会出现孔位错位导致的装配应力。

　　法兰主体厚度根据受力分布做了差异化设计，螺栓安装凸台位置厚度更大，保证螺栓锁紧时不会出现压溃变形，流道区域的厚度在保证结构强度的前提下做了优化，既可以减少整体重量，也能避免不必要的材料浪费，适合CNC机加工的工艺路线，加工时可以采用整块铝合金或不锈钢坯料一次铣削成型，减少拼接焊缝带来的漏气风险与结构薄弱点。安装边界方面，法兰两侧的安装孔采用通孔设计，适配对应规格的排气法兰螺栓，装配时需要在两侧接口处匹配对应厚度的耐高温密封垫片，螺栓锁紧扭矩按照排气系统的标准要求分步对称拧紧，避免单侧受力过大导致法兰翘曲。法兰的外轮廓边缘做了倒角处理，既可以去除加工毛刺，避免装配时划伤操作人员，也能减少应力集中点，提升长期振动工况下的结构疲劳强度。

　　流道内壁的加工粗糙度需要达到Ra1.6以下，减少排气气流与壁面的摩擦阻力，同时避免积碳在粗糙壁面附着堆积，长期使用后也不会因为积碳增厚导致流道截面变小、排气效率下降。从实际使用的角度出发，这款法兰的设计完全围绕发动机排气系统的实际工况展开，没有多余的装饰性结构，所有的结构特征都服务于密封可靠、流道顺畅、安装便捷这几个核心需求，既可以满足维修替换的原厂适配要求，也能适配动力改装场景下的排气效率提升需求，加工工艺适配常规的三轴CNC铣床，不需要特殊的工装夹具就能完成加工，生产制造成本可控，适合小批量定制加工与批量备件生产。在结构验证阶段，需要重点核对每个安装孔的位置度、流道的对接同轴度，以及法兰结合面的平面度，结合面平面度需要控制在0.05mm以内，才能保证密封垫片在锁紧后能完全填充结合面的微观间隙，在高温振动工况下长期保持密封性能，不会出现排气泄漏的问题。另外法兰上的每个排气口之间设置了加强筋结构，连接相邻的安装凸台，提升法兰整体的刚性，避免在长期的温度交变工况下出现法兰翘曲变形，尤其是发动机冷启动到满负荷工作的快速升温过程中，加强筋可以平衡不同区域的热胀冷缩量，减少热应力带来的结构变形。
