带键槽直齿圆柱齿轮Z40三维建模作品

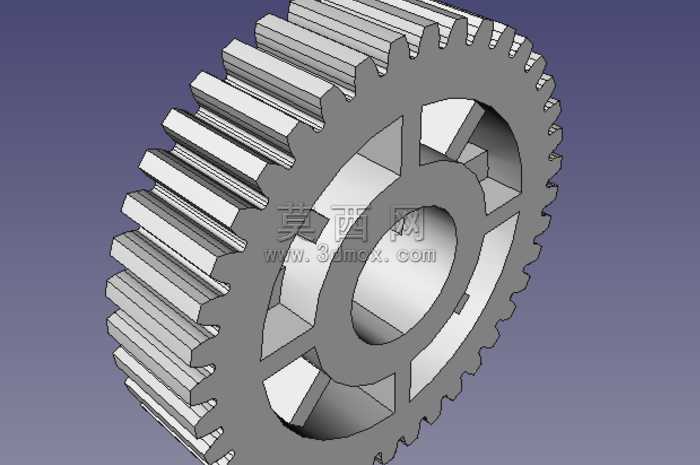

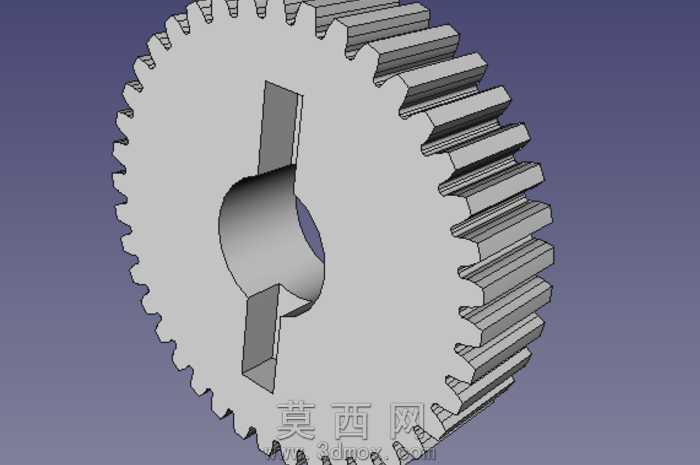

本作品为齿数40的直齿圆柱齿轮三维建模成果，建模过程严格遵循渐开线圆柱齿轮的齿廓成型原理，先通过参数化定义齿轮模数、压力角、齿顶高系数、顶隙系数等核心参数，绘制出标准渐开线齿廓曲线，经阵列生成完整的轮齿结构，保证齿形精度符合通用机械传动的啮合要求。模型中心设计有带对称键槽的安装孔，键槽尺寸匹配通用平键安装标准，可实现齿轮与传动轴的周向固定，满足扭矩传递的装配需求。建模时对轮齿端面、齿顶圆柱面、内孔壁、键槽侧壁等结构分别做了特征区分，赋予不同的金属材质属性：轮齿部分采用调质合金钢材质表现，呈现哑光银灰色金属质感，还原实际齿轮经过热处理后的表面状态；内孔与键槽部分做了稍亮的金属质感处理，区分机加工面与齿面的视觉差异。渲染阶段采用柔和的侧方打光方案，清晰展现轮齿的齿向、齿厚结构，以及键槽的开槽深度、对称度特征，避免光影过强掩盖结构细节。设计过程中重点考量了齿轮的实际装配适配性，内孔直径与键槽尺寸均参照常用传动轴的安装规格设定，轮齿的齿宽参数匹配常规中等载荷传动场景的使用需求，齿根部分做了符合工艺要求的圆角过渡处理，避免应力集中问题，还原真实齿轮的结构工艺性。整个模型无冗余特征，各结构尺寸逻辑自洽，既可以作为机械设计教学中齿轮结构认知的演示素材，也可用于传动机构装配仿真、3D打印样件制作的基础模型，完整呈现了标准直齿圆柱齿轮从参数定义到结构成型的全流程建模逻辑，精准还原了工业用传动齿轮的典型结构特征。
