经典钻石型公路自行车车架结构设计

　　这款钻石型自行车车架是公路自行车、死飞自行车品类中应用最广泛的经典结构形式，在民用通勤、运动骑行、专业赛事场景中都有极高的普及度，是两轮骑行装备的核心承载部件。车架作为自行车的安装基体，承担着连接前后轮组、传动系统、转向组件、制动系统、鞍座与操控部件的核心作用，骑行过程中所有的载荷，包括骑行者的体重、路面传递的冲击载荷、传动系统输出的驱动力矩、转向时的侧向载荷，都需要通过车架的管材结构完成传递与分散，其结构合理性直接决定整车的骑行刚性、重量表现、操控响应与疲劳寿命。

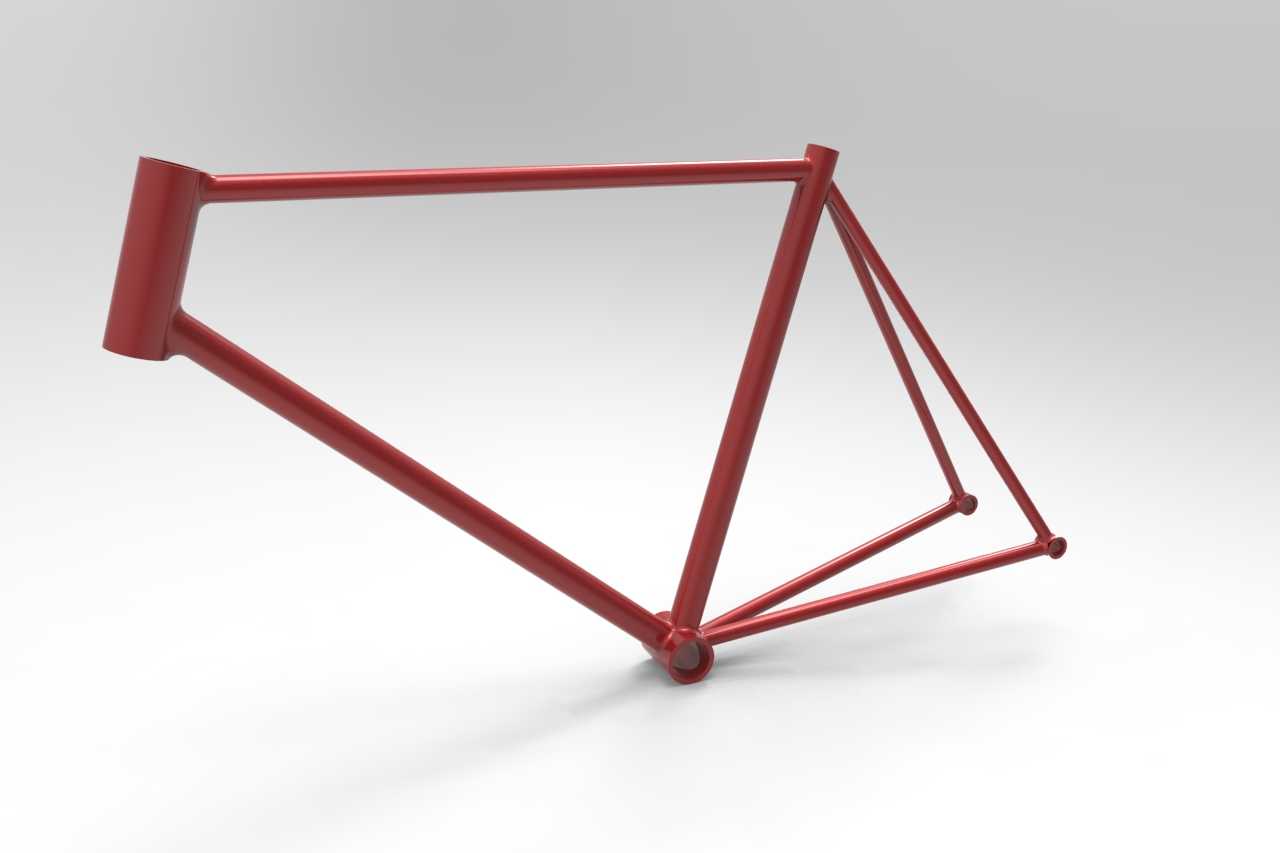

　　从结构设计逻辑来看，这款车架采用了经典的双三角钻石构型，核心管材包含头管、上管、下管、座管、后上叉、后下叉六个主要部分，头管作为前端转向结构的安装基准，内部需要压入碗组轴承，为前叉舵管提供转动支撑，其内径尺寸、长度、角度参数直接决定前叉的安装适配性与整车的转向几何；上管连接头管与座管上端，是决定车架跨高、骑行姿态舒展度的关键尺寸，不同身高的使用者可以通过调整上管长度匹配对应的臂长与骑行姿势；下管连接头管与中管下端的五通位置，是整车载荷传递路径中受力最大的管材，路面冲击、踩踏反作用力都会通过下管完成主要的载荷传递，因此下管通常采用更大的管径或者更厚的管壁来提升抗扭与抗弯性能；座管用于承接鞍座坐杆，其内径需要匹配标准规格的坐管外径，为骑行者提供坐姿支撑；后上叉与后下叉共同构成后轮的安装三角，后叉末端的开档尺寸需要匹配后轮花鼓的安装宽度，同时预留刹车组件的安装位，保证后轮转动与制动功能的正常实现。

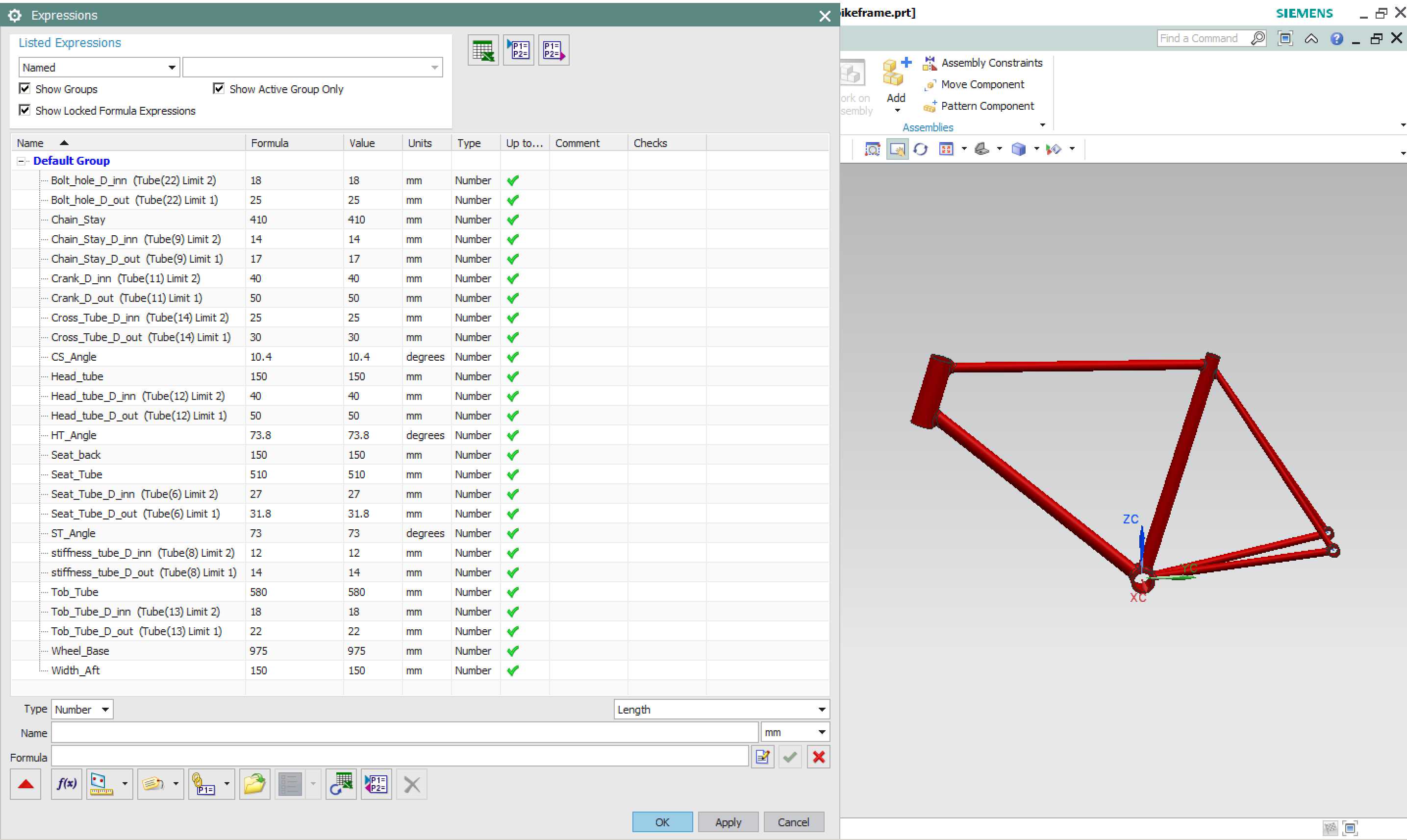

　　这款车架的建模过程中采用了参数化表达式驱动的设计逻辑，所有管材的长度、管径、壁厚、连接角度、安装孔位尺寸都通过可编辑的参数进行关联，设计人员在调整车架几何以适配不同身高使用者、不同骑行场景需求时，不需要重新绘制每一段管材的特征，只需要修改对应参数的数值，模型就可以自动完成几何更新，大幅提升了衍生型号的设计效率。比如针对场地死飞车型，可以缩短后下叉长度提升传动响应速度，调整头管角度提升操控灵活性；针对长途通勤车型，可以适当拉长上管与后下叉长度，提升骑行姿态的舒展度，降低长时间骑行的疲劳感；针对大体重使用者，可以调整管材壁厚参数，提升整体结构的承载能力。

　　在安装边界的匹配设计上，这款车架严格遵循自行车行业的通用安装标准，五通位置的螺纹规格、直径尺寸适配主流的中轴组件，可以兼容方孔、花键、中空一体等多种规格的牙盘传动系统；头管的上下碗组安装座尺寸符合标准压入式、螺纹式碗组的安装要求，可以适配不同规格的公路前叉、死飞前叉；后叉开档尺寸匹配标准公路车轮组的花鼓宽度，不需要额外调整就可以直接安装市售的标准轮组；座管内径匹配常规规格的圆形坐管，可以适配不同长度、不同偏移量的鞍座组件；管材上预留的刹车安装孔、变速走线孔位也符合通用配件的安装位置，不需要额外打孔改造就可以完成整车的组装。

　　从实际使用的性能角度来看，这种经典钻石结构的车架在重量与刚性上做到了极佳的平衡，三角形的稳定结构可以用最少的管材用料实现足够的结构强度，相比非三角构型的异形车架，在相同重量下可以获得更高的踩踏刚性，骑行过程中踩踏发力的损耗更小，传动效率更高；同时管材的连接位置通过平滑的过渡处理，可以有效分散应力集中点，在经过颠簸路面时，管材的微小形变可以吸收一部分路面冲击，提升骑行的舒适度，也能避免长期交变载荷下管材连接处出现疲劳开裂的问题。在实际生产制造环节，这种结构的车架可以适配铬钼钢、铝合金、碳纤维、钛合金等多种常见的自行车车架材料，不同材料的加工工艺都可以完美适配这种经典管材结构，不管是金属管材的焊接工艺，还是碳纤维材料的模压成型工艺，都能稳定实现设计的几何精度与结构强度，这也是该结构历经百年仍然是自行车车架主流构型的核心原因。
