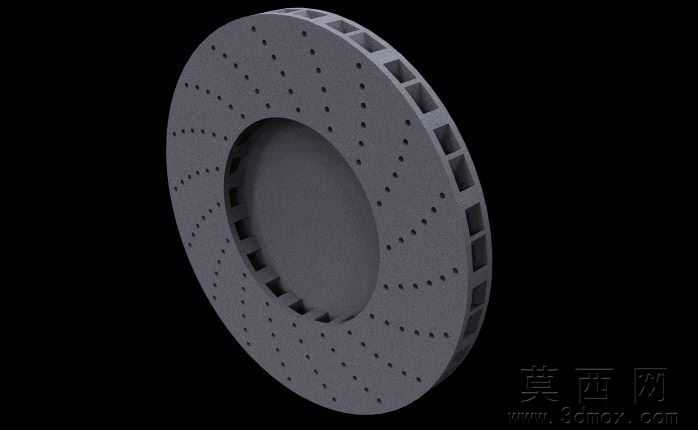

碳纤维赛车用穿孔通风刹车盘设计

本作品为面向赛车场景打造的穿孔通风式碳纤维刹车盘三维模型，建模阶段以高性能赛车制动系统的实际工况需求为核心设计依据，首先通过参数化建模方式精准还原刹车盘的整体环形轮廓，严格匹配赛车制动系统的安装适配尺寸，对中心安装孔的定位精度、盘面内外径比例、整体厚度参数都做了符合工程规范的校准，保证模型的尺寸合理性与装配适配性。结构设计上，模型完整还原了通风刹车盘的双层夹腔结构，在两层盘面之间设置均匀排布的径向通风导流槽，导流槽的截面形状、倾斜角度都经过针对性设计，能够在刹车盘随车轮高速旋转时形成稳定的空气导流路径，快速带走制动过程中摩擦产生的大量热量，避免持续高温导致的制动热衰减问题。盘面的穿孔设计采用多环带均匀排布方案，不同半径环带上的穿孔孔径、孔间距都经过合理规划，既能够进一步提升盘面的散热效率，快速排出摩擦产生的磨屑，避免磨屑在摩擦面堆积影响制动摩擦力，同时也能合理降低刹车盘的整体转动惯量，提升赛车的加速响应性能。材质表现上，模型采用碳纤维复合材料的材质渲染方案，还原了碳纤维材质特有的细腻哑光质感与深灰偏黑的材质色泽，对通风槽内壁、穿孔内壁的材质细节也做了统一处理，保证整体材质表现的一致性，同时通过光影渲染突出刹车盘的结构层次感，清晰展现通风槽的排布逻辑与穿孔的分布规律。建模过程中对所有结构边缘做了符合实际加工工艺的圆角处理，避免出现不符合工程实际的尖锐棱角，所有结构特征都做了对称校验，保证刹车盘整体的动平衡性能，满足赛车高速行驶状态下的稳定性要求，整个模型的结构逻辑清晰，特征完整，既能够直观展现高性能通风刹车盘的设计原理，也可用于制动系统结构展示、相关产品设计参考等场景。
