基于RS437-0066规格带铰链五金构件

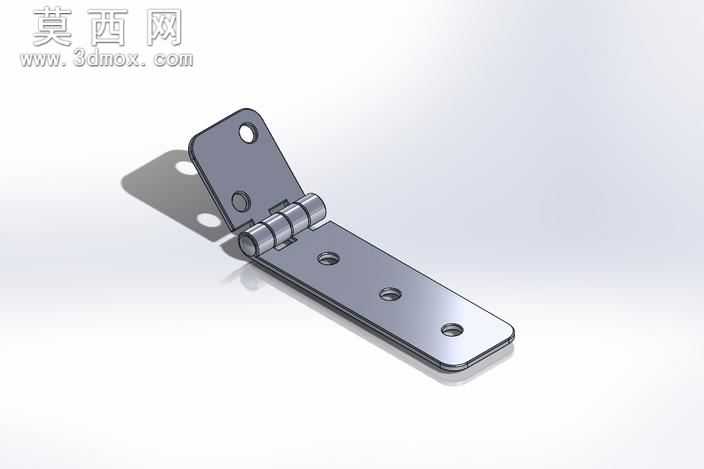

本模型为基于RS 437-0066标准的带铰链构件，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循五金冲压件的成型工艺逻辑，对每一处结构细节做了精准还原。首先从铰链的两个页片轮廓开始绘制草图，对页片上的安装孔位做了等距定位，保证孔位间距符合实际安装的公差要求，页片边缘做了圆角过渡处理，还原真实五金件去毛刺后的工艺特征，避免锐边结构。中间的铰接卷管部分，采用多实体配合的建模方式，精准还原卷管的同轴度，保证铰接结构的转动自由度符合实际使用逻辑，卷管与页片的衔接处做了贴合处理，还原冲压弯折后的成型形态，没有出现结构错位的问题。材质设置上，采用冷轧钢材质参数，调整金属材质的反射率、粗糙度参数，还原镀锌五金件的哑光金属质感，渲染阶段采用工作室柔光环境，添加柔和的地面阴影，突出铰链的立体结构与金属光泽，清晰展现页片厚度、卷管直径、孔位深度等细节尺寸。结构设计上，两个页片分别设置了对应数量的安装孔，长页片排布三个安装孔，短页片设置两个安装孔，适配不同的安装固定需求，铰接部分的转动间隙做了合理预留，模拟真实铰链的转动阻尼效果，既保证结构可以顺畅转动，又不会出现松垮的间隙问题。设计思路围绕门窗五金件的实际使用场景展开，兼顾结构强度与安装便利性，页片的厚度参数符合常规五金铰链的承重要求，卷管的铰接强度可以满足日常门窗开合的受力需求，整体模型没有冗余结构，所有特征都对应实际生产的工艺环节，可直接用于五金件的结构验证、安装模拟以及产品展示场景，模型的参数化特征支持后续对尺寸、孔位、厚度等参数做快速调整，适配不同规格的定制化需求。
