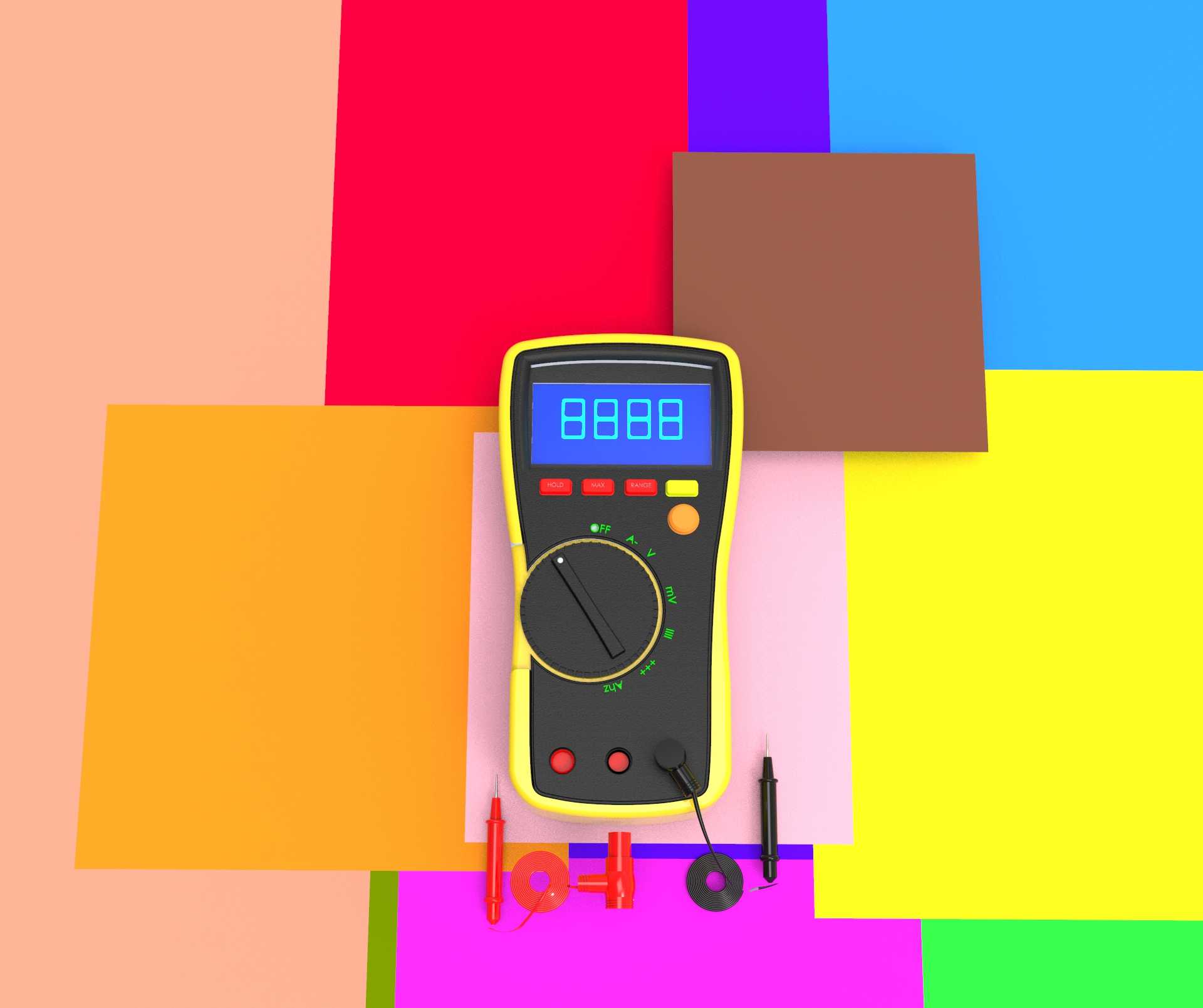

手持数字万用表外观结构设计方案

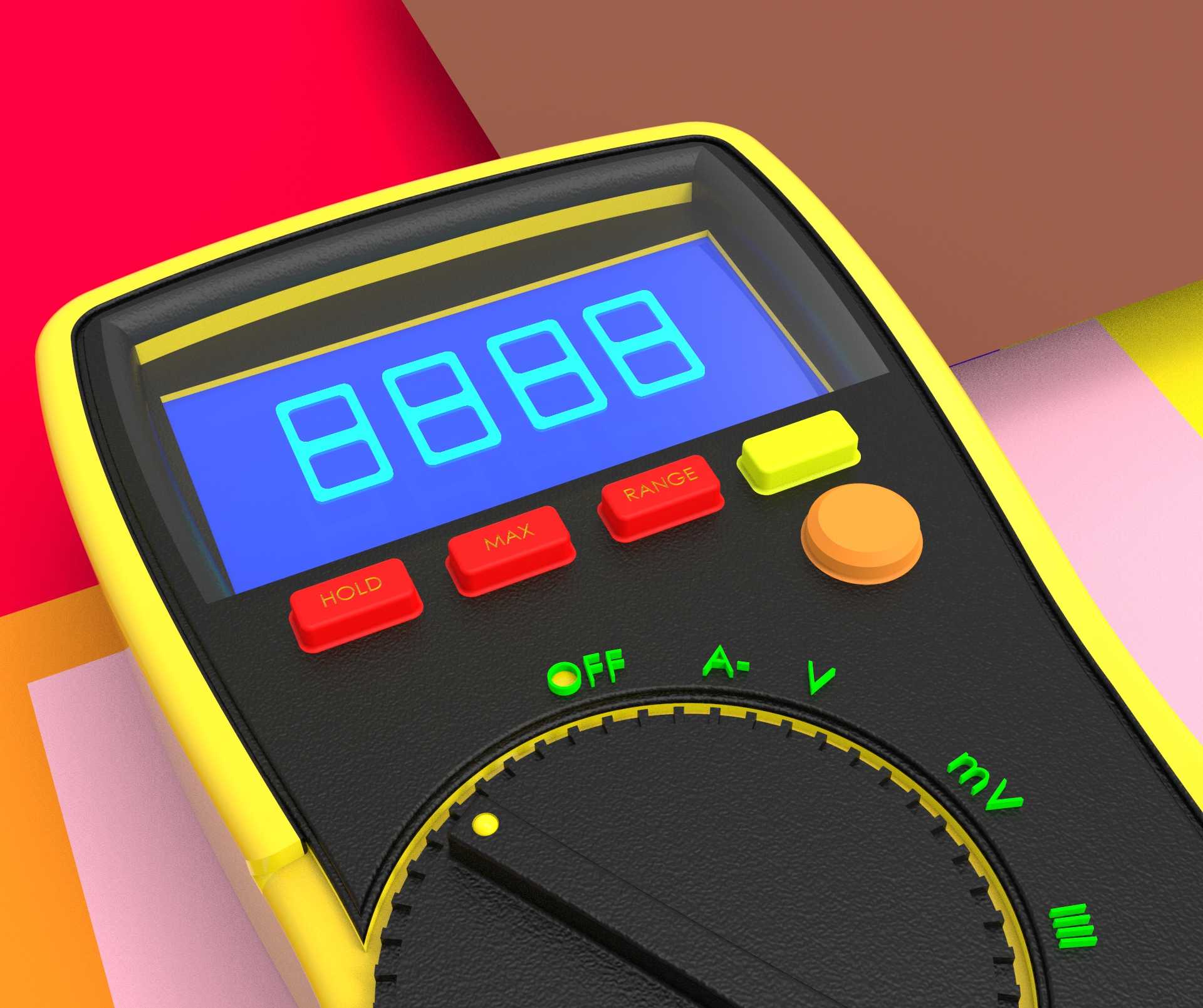

　　这款手持数字万用表的结构设计，首先围绕电工现场作业的实际使用场景展开，日常电路检修、家电维保、低压配电巡检、电子元器件测试等场景下，作业人员往往需要单手持表、另一只手操作表笔接触测点，因此整机的握持弧度做了针对性优化，侧边的包胶区域贴合手掌虎口位置，长时间握持不会产生硌手的压痕，整机重量控制在单手持握无明显坠感的区间，适配不同手型的作业人员操作。从功能布局来看，正面的显示屏做了下沉式防护设计，屏幕周边的壳体高出显示面0.8mm，即便作业过程中表体不慎从工作台滑落，屏幕也不会直接接触磕碰面，降低现场作业的损坏概率；屏幕选用大尺寸段码液晶，显示数值的字高做了放大处理，光线不足的配电房、背光的户外检修场景下，

　　站在常规操作距离也能清晰读取测量数值，避免读数偏差引发的作业风险。功能按键的排布遵循操作频次逻辑，最常用的读数保持按键布置在拇指自然触碰的区域，按键的触发行程设置为1.2mm，按动时有清晰的段落反馈，戴薄绝缘手套操作时也能准确触发，不会出现误触或者按动无响应的问题；功能选择旋钮的阻尼做了分段式调校，每切换一个测量档位都有明确的卡位反馈，旋钮边缘做了防滑滚花处理，手指沾有少量油污或者汗渍时也能顺畅转动档位，不会出现打滑错位的情况，档位标识采用内嵌印刷工艺，长期摩擦接触也不会出现标识磨损脱落的问题，避免档位辨识错误引发的测量事故。从结构边界来看，整机的外形尺寸控制在便携收纳的合理区间，能够放入常规的电工工具包侧袋，

　　不需要额外占用专用收纳空间；表体的接口区域做了内凹设计，表笔插孔的周边设置了防误插的结构挡边，不同功能的插孔直径做了差异化处理，从物理层面避免表笔插错接口引发的设备损坏或者测量风险；壳体的合缝位置做了错位止口设计，日常作业中遇到的少量溅水、粉尘不会轻易侵入壳体内部，适配车间、户外、家装现场等复杂作业环境的使用需求。设计过程中针对内部元器件的安装空间做了分层排布，主板、电池仓、蜂鸣器的位置互不干涉，电池仓设置在表体尾部，更换电池时不需要拆开整机主体结构，只需要打开尾部的电池仓盖即可完成9V叠层电池的更换，日常维护十分便捷；表笔的收纳槽隐藏在表体背部的包胶区域，作业结束后可以将表笔线顺着线槽缠绕固定，避免表笔线杂乱缠绕影响携带。

　　从测量功能的适配来看，结构预留了交直流电压、直流电流、电阻、通断测试等常规电工测量档位的安装空间，功能按键与主板触发点的对位精度控制在0.2mm以内，长期按动也不会出现按键偏移卡滞的问题；表体前端的表笔引线出口做了防弯折护套，引线反复弯折也不会出现线芯断裂的情况，适配现场作业中频繁拉扯、弯折引线的使用习惯。整体结构没有冗余的装饰性设计，所有的外形特征都服务于实际使用的可靠性与操作便捷性，壳体的棱角位置全部做了R角过渡处理，放入工具包时不会刮损包内的其他工具，手持移动时也不会棱角硌手；背部的支撑脚做了隐藏式设计，需要在工作台放置读数时可以翻开支撑脚，让表体以合适的倾斜角度立在台面上，方便作业人员双手操作测点时直接读取数值，不用额外手持表体，适配台面上的电路调试、元器件检测等作业场景。
