在各类需要往复直线作业的自动化生产工位中,这类快速返回机构的应用场景十分广泛,从轻工行业的物料推送、工位移位,到小型专机的刀具进给返程环节,都能见到这类结构的衍生设计。不同于常规等速往复传动需要额外配置变速结构,这套机构通过齿轮与扇形齿段、齿条的配合,在主动轮匀速转动的前提下,实现工作行程匀速平稳推进、返程行程快速退回的运动特性,能有效压缩非作业空程的时间占比,直接提升单工位的作业节拍效率。

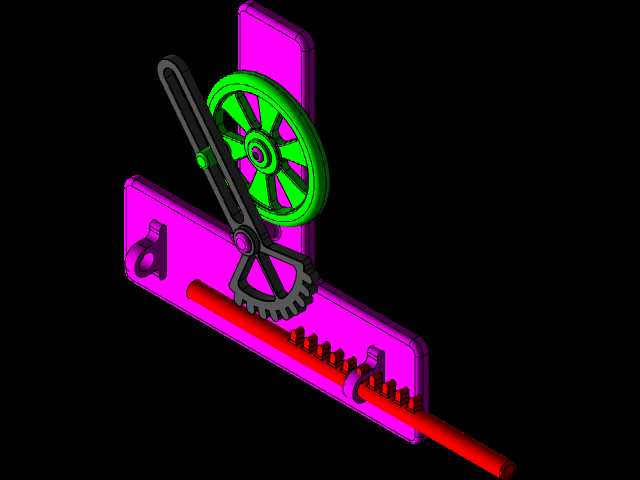

从功能实现逻辑来看,整套机构的运动传递路径清晰:带偏心销的主动轮做连续圆周回转,偏心销嵌入扇形齿摆杆的导向槽内,将圆周运动转化为摆杆的定轴往复摆动,摆杆末端的齿段与下方的直线齿条啮合,最终带动齿条完成直线方向的往复移动。设计过程中,核心的参数匹配集中在三个部分:首先是主动轮偏心距的确定,偏心距直接决定摆杆的摆动角度范围,需要结合齿条所需的有效工作行程反推,既要保证工作行程段齿条移动速度平稳无冲击,也要控制返程段的摆杆角速度,避免返程速度过快带来的刚性撞击;其次是扇形齿段的齿形参数匹配,需要保证与齿条啮合的重合度满足传动要求,在摆杆摆动的全角度范围内,不出现齿顶干涉、脱啮跳齿的问题,齿侧间隙需要控制在合理范围,既要避免间隙过大带来的返程换向冲击,也要防止间隙过小导致传动卡滞;最后是齿条的导向结构设计,齿条下方配套的导向槽需要全程约束齿条的自由度,仅保留直线移动方向的运动自由度,导向面的长度需要覆盖齿条的全行程,避免齿条在行程末端出现翘头、卡滞的问题。
从安装边界来看,整套机构的安装基准为底部的立式安装基板,基板上预留了主动轮转轴、摆杆转轴的安装定位孔位,两个孔位的中心距是装配时的核心管控尺寸,中心距偏差会直接影响偏心销与导向槽的配合间隙,以及扇形齿与齿条的啮合间隙,实际装配时需要配合塞尺调整间隙,保证传动顺畅无卡滞。主动轮的安装轴端预留了动力输入接口,可以配套手轮做手动演示,也可以连接减速电机做动力驱动,适配不同的使用场景。齿条的伸出端预留了工装安装位,可以根据实际作业需求安装推块、夹具、刀具等不同执行端部件,拓展机构的适用场景。
在实际工况适配中,这套机构的工作行程段运动速度均匀,推力稳定,适合搭载需要匀速作业的执行部件,比如涂胶头、裁切刀、物料推板等,而快速返程的特性可以让执行部件在完成作业后快速回到初始位置,不需要额外设置返程减速或等待逻辑,简化了配套设备的电控程序设计。设计时还需要考虑运动部件的润滑维护,扇形齿与齿条的啮合面、摆杆与转轴的配合面、齿条与导向槽的配合面都需要预留润滑注油位置,长期运行时定期补充润滑脂,降低磨损量,延长机构的使用寿命。另外,机构的运动部件外侧可以根据需求加装防护盖板,避免生产过程中的粉尘、碎屑落入啮合间隙,造成传动卡滞或齿面磨损,适配多粉尘的生产车间环境。

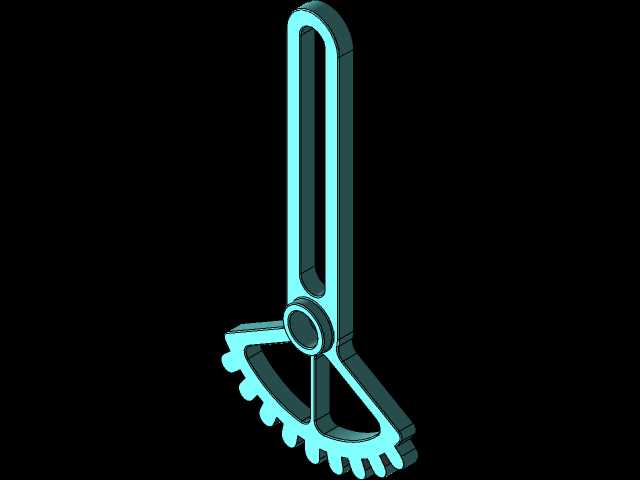

从结构强度角度考量,摆杆作为核心的运动转换部件,其齿根位置是应力集中区域,设计时需要根据齿条端的最大负载需求,核算齿根的弯曲强度,摆杆本体的截面尺寸需要满足反复摆动下的疲劳强度要求,避免长期运行出现摆杆变形、断齿的问题。齿条的导向部位需要做耐磨处理,比如镶嵌耐磨铜套或者做表面淬火处理,降低长期往复移动带来的导向面磨损,保证机构长期运行的精度稳定性。主动轮上的偏心销需要做硬化处理,同时偏心销与摆杆导向槽的配合面需要设置润滑槽,降低相对滑动带来的磨损,避免长期运行后配合间隙变大,导致齿条行程出现偏差。
