便携蛋白冰沙冲泡摇瓶结构设计

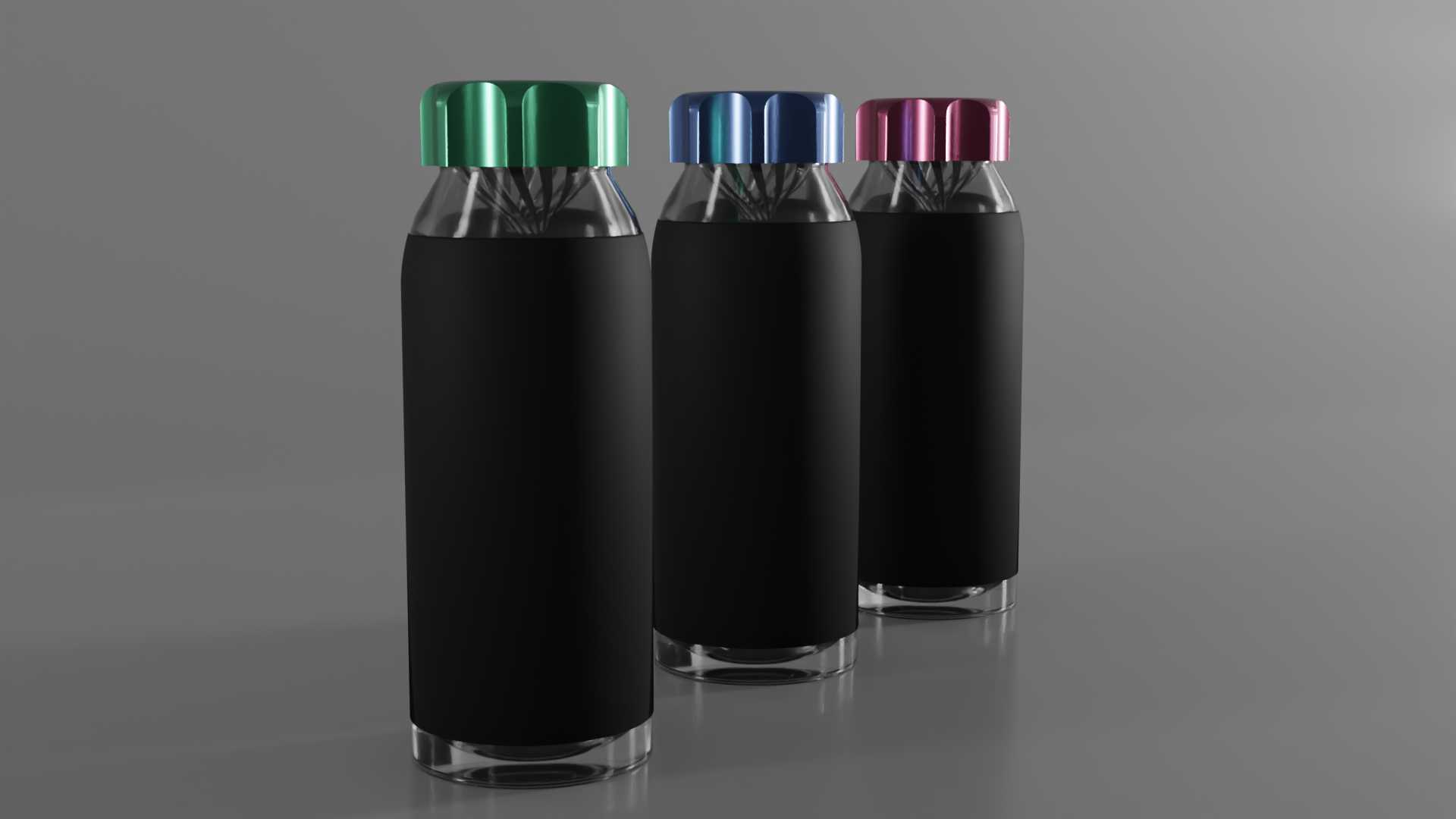

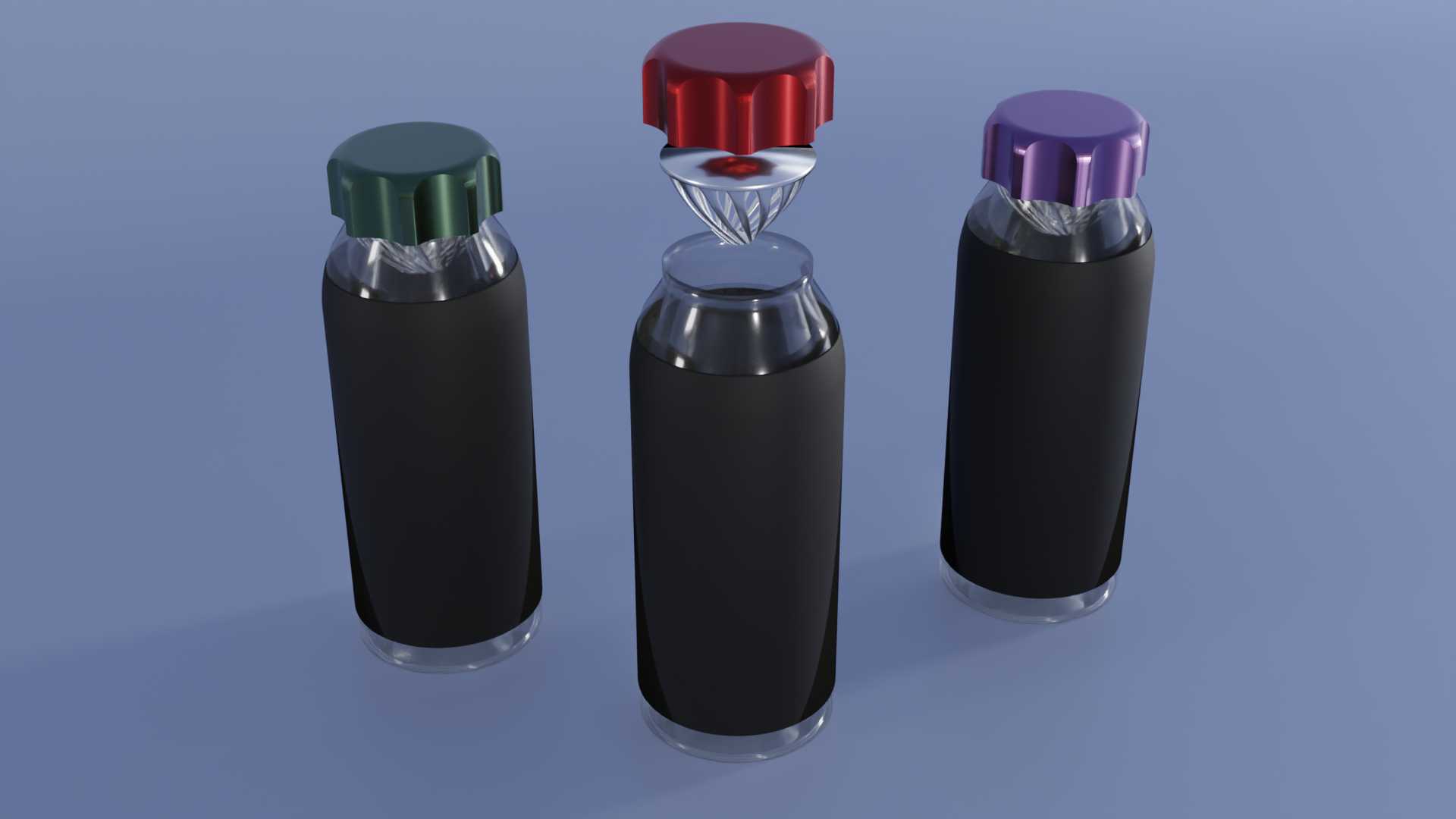

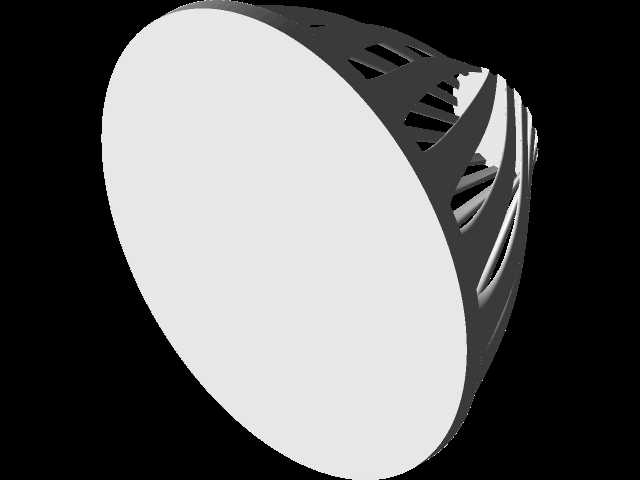

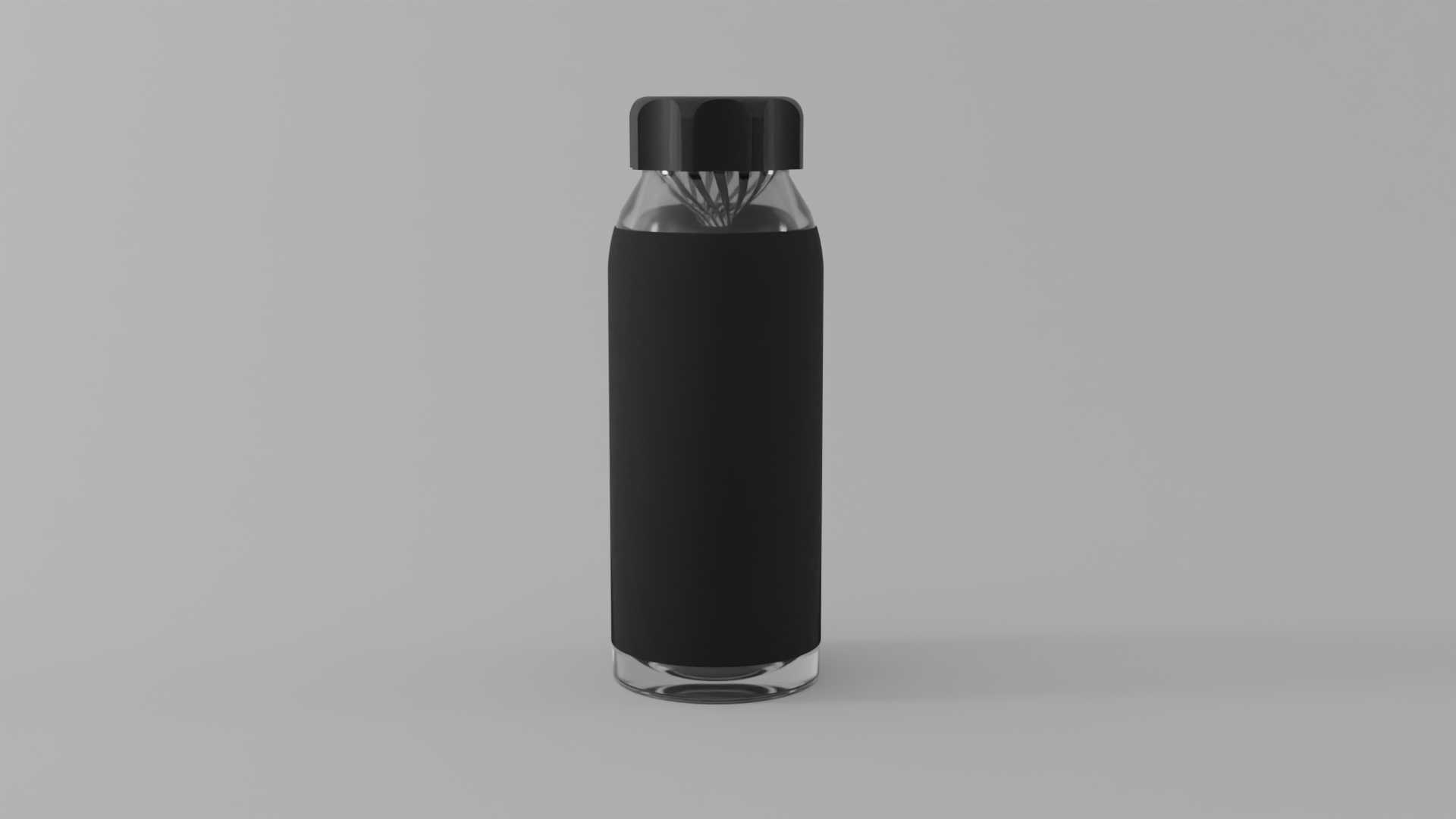

　　这款摇瓶的结构设计核心围绕便携冲调场景的实际使用痛点展开，日常健身人群外出携带蛋白冰沙、冲调粉剂时，常遇到粉剂结块、溶解不充分的问题，传统摇瓶仅靠摇晃时的液体紊流打散颗粒，对于遇冷易结团的蛋白冰沙原料，打散效率极低，饮用时残留的结块不仅影响口感，也会造成原料浪费。设计时在瓶盖内侧集成了网状打散结构，该结构采用多组交错排布的柔性栅格，栅格间隙控制在2mm，既能够在摇晃过程中对经过的结块颗粒形成剪切、碰撞作用，将大颗粒结块击碎成可快速溶解的细小微粒，又不会因为间隙过小造成冲调液体残留、难以清洗的问题。瓶身主体采用三段式结构，上下两端为透明硬质材质段，中段为磨砂防滑握持段，握持段的直径设置为66mm，匹配成年人手掌握持的舒适尺寸，

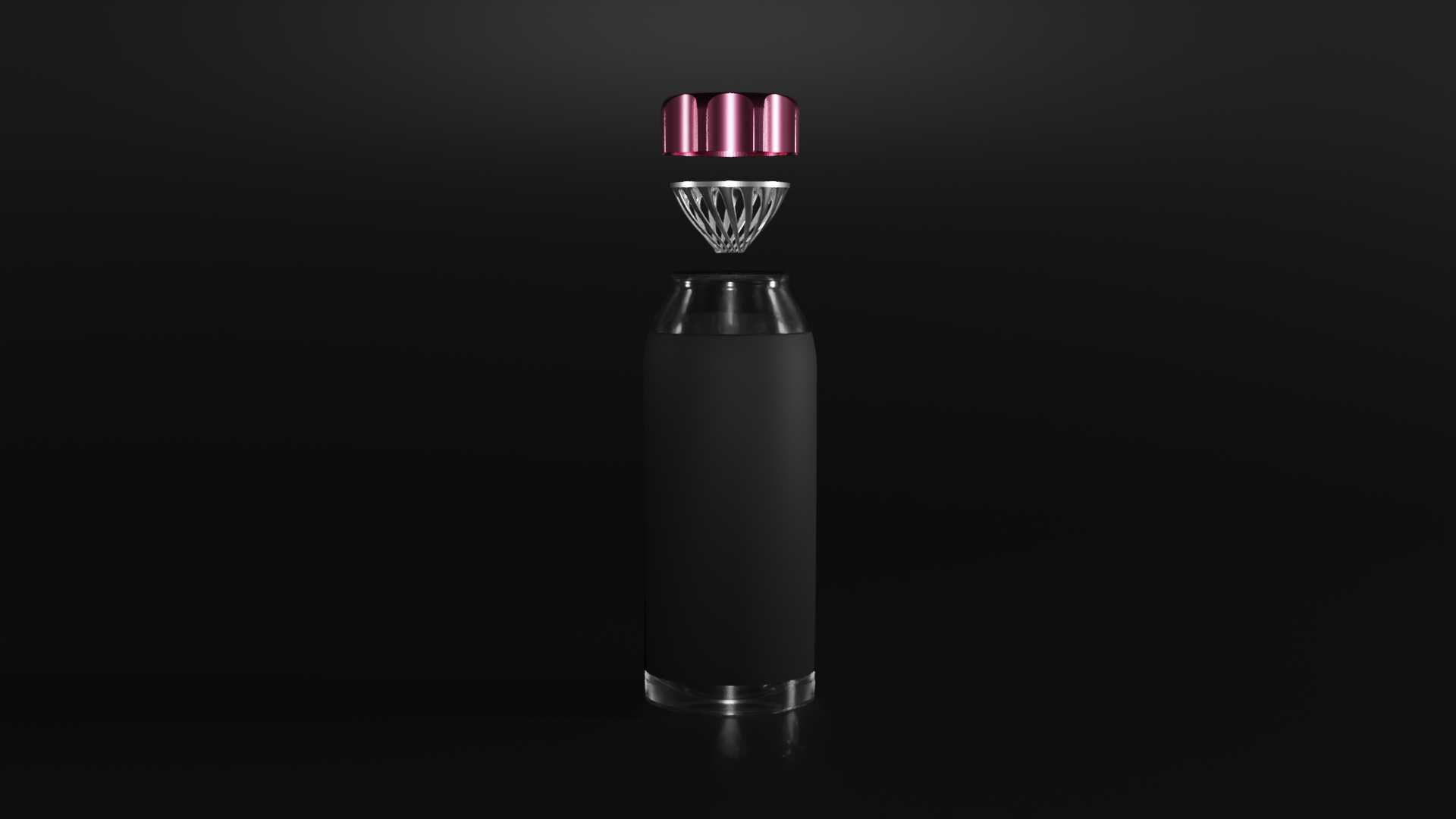

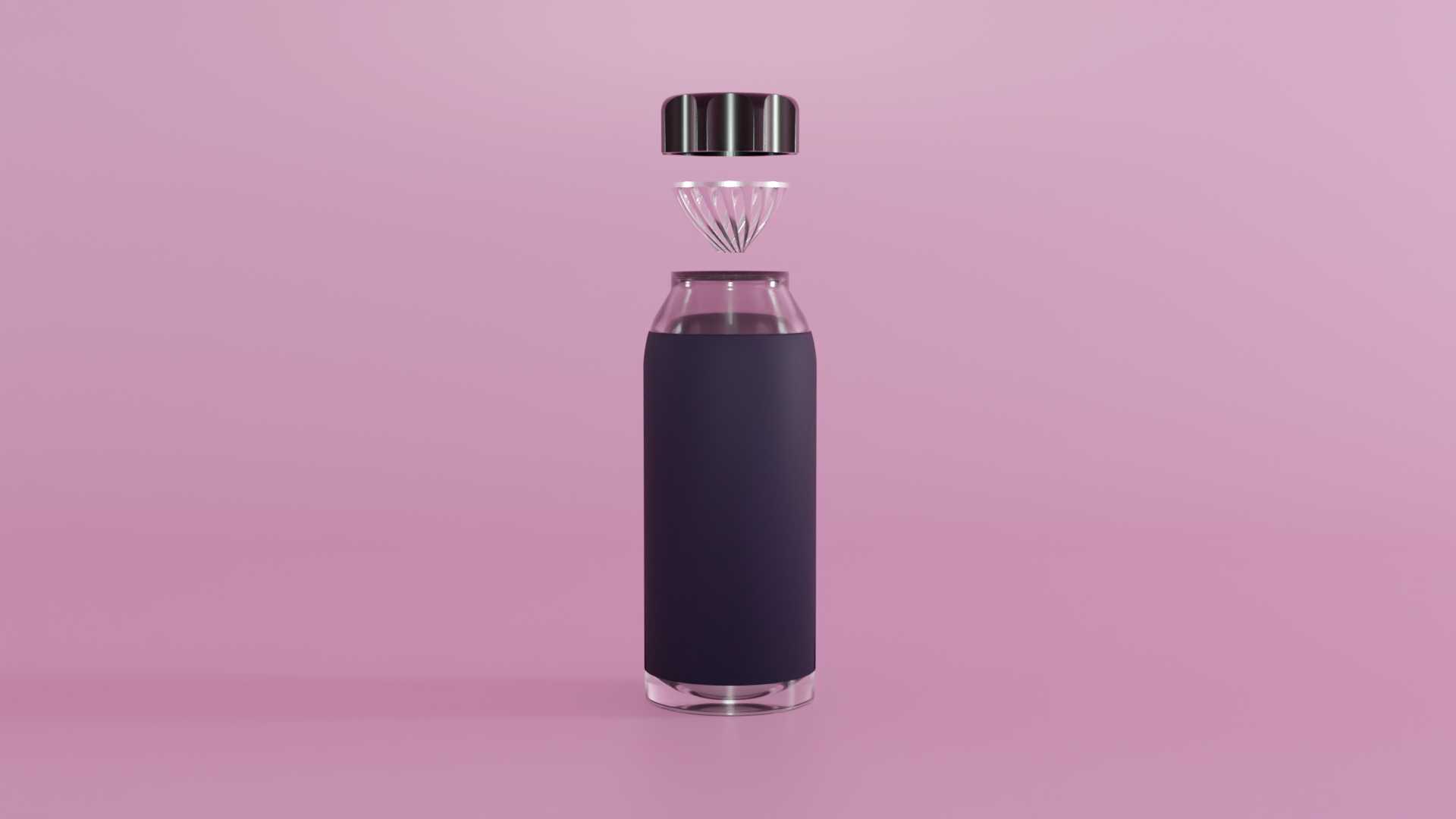

　　表面做哑光磨砂处理，即使手部沾有汗液或者水渍，也能保证握持稳定性，不会出现打滑脱手的情况。瓶身总高度控制在220mm，底部直径62mm，能够适配绝大多数车载杯架、健身包侧袋的安装尺寸，外出携带时不会因为尺寸突兀造成放置不便。瓶盖采用旋转密封结构，密封胶圈设置在瓶盖内侧的环形槽内，胶圈压缩量控制在0.8mm，既能够保证摇晃过程中液体不会渗漏，又不会因为旋紧力矩过大造成开盖困难，瓶盖顶部做平面处理，倒置放置时能够保持稳定，临时作为小型置物台放置小物件也不会倾倒。瓶身内部的底部做圆弧过渡处理，没有直角死角，清洗时水流能够直接冲刷到所有内壁区域，不会残留冲调液变质产生异味。瓶盖内侧的网状结构采用可拆卸设计，

　　日常清洗时可以直接将网状组件从瓶盖内侧旋下，清理栅格缝隙中残留的粉剂残留，组装时对准卡槽旋紧即可，不会在摇晃过程中脱落。实际使用时，先向瓶内注入对应比例的冷水或者冰饮，再加入蛋白冰沙粉剂，旋紧瓶盖后沿瓶身轴向摇晃10到15秒，液体在瓶内往复流动的过程中，会反复经过瓶盖处的网状栅格，结块的粉剂在穿过栅格时被剪切破碎，和液体充分混合形成均匀的冰沙饮品，不需要额外使用搅拌棒或者电动搅拌设备，整个冲调过程仅需十几秒即可完成。瓶身中段的防滑层采用软质触感材质，低温环境下握持也不会产生冰手的触感，冬季使用时的握持体验远优于全硬质塑料瓶身。瓶口直径设置为38mm，饮用时液体流出速度均匀，不会因为瓶口过小造成饮用时费力，

　　也不会因为瓶口过大导致液体流出过快呛到，同时大尺寸瓶口也方便添加冰块、清洗瓶身内部，成年人的手可以直接伸入瓶内擦拭内壁，解决了窄口瓶内部难以清洁的问题。整个摇瓶的所有可拆卸部件都采用圆角过渡，没有尖锐棱角，组装和拆卸过程中不会划伤手部，各部件的配合公差控制在0.1mm以内，组装后没有明显的松动旷量，长期使用也不会因为磨损出现密封失效的问题。从结构设计的角度来看，这款摇瓶没有采用复杂的电动搅拌结构，完全依靠纯机械结构实现结块打散功能，没有电子元器件，不需要供电，整体可靠性更高，也不存在进水损坏的风险，日常使用时可以直接整体冲洗，不需要担心电路故障问题，非常适合健身、户外出行、办公等多种场景下的便携冲调使用。
