分体式激光发射装置外壳结构设计

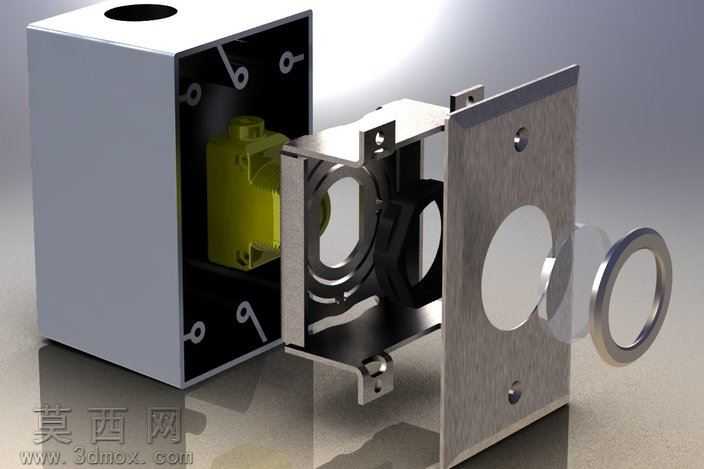

本作品为激光发射装置的完整外壳结构三维设计，采用SolidWorks完成全参数化建模，整体采用模块化分体装配设计，兼顾光学元件防护、光路校准与装配维护的多重需求。建模阶段遵循机械设计公差配合规范，对每一处钣金折弯、安装孔位、卡扣定位结构都做了精确的尺寸约束，确保各组件装配后无干涉，可直接导出工程图用于生产加工。渲染阶段采用写实材质方案，外部壳体赋予哑光磨砂金属漆材质，模拟工业设备常用的喷塑表面质感，内部钣金支架赋予拉丝不锈钢材质，还原金属加工后的真实纹理，光学透镜组件分别赋予高透玻璃与磨砂半透材质，通过光线追踪渲染呈现出透镜的折射、反射光学效果，黄色内部功能模块赋予哑光工程塑料材质，区分不同功能部件的材质属性。结构设计上，外部主壳体为一体式折弯钣金盒体，顶部预留走线开孔，侧面设置快拆式前面板安装位，内部设置分层式安装支架，通过折弯成型的金属支架固定内部激光发生模块，支架上预留多组调节腰型孔，可实现激光模块的前后、左右位置微调，满足光路校准的使用需求；前面板集成透镜安装座与防护压圈，通过环形金属压圈固定出射透镜，保证透镜安装的同轴度与密封性，前面板与主壳体通过定位销与快拆螺丝连接，无需复杂工具即可完成开盖维护。设计思路围绕激光类设备的使用场景展开，既保证外壳对内部精密光学、电子元件的防护能力，避免灰尘、外力碰撞损坏核心部件，又通过模块化的结构设计降低装配、调试、后期维护的难度，所有安装结构均考虑实际加工工艺，钣金折弯半径、孔位边距均符合钣金加工的工艺要求，无无法落地的异形结构，整体结构紧凑，空间利用率高，在有限的盒体空间内合理排布了功能模块、固定支架与光学通路，各部件之间预留足够的装配操作空间，可直接作为同类激光发射设备的外壳设计参考，适配小功率激光指示、激光传感类设备的外壳开发需求。
