外科口罩耳带剪切装配执行机构

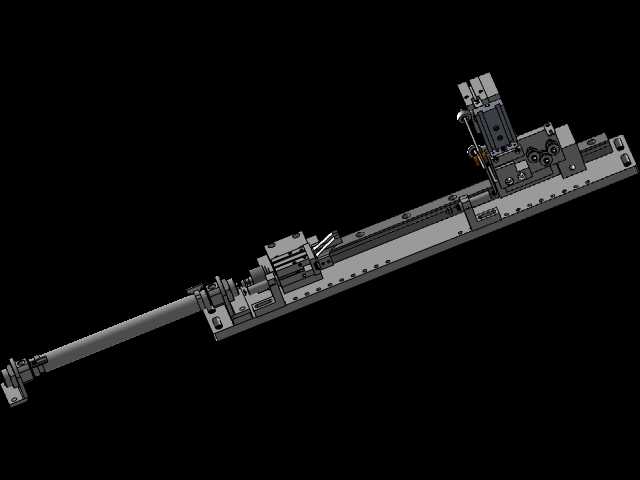

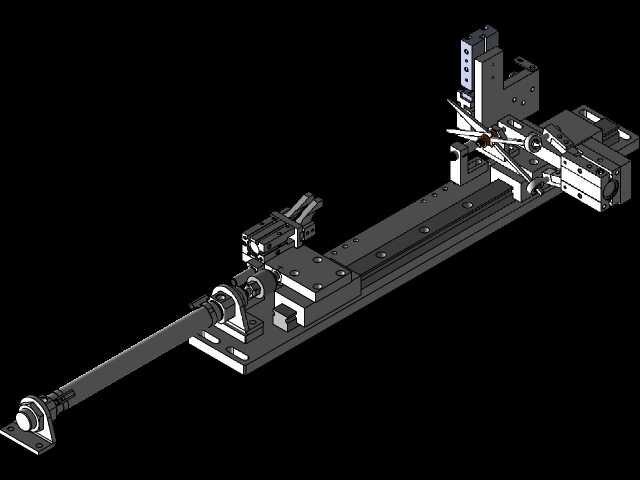

　　这套机构主要应用于平面外科口罩生产线的末端耳带处理工位，在口罩本体完成鼻梁条压合、本体折痕压制成型后，对接耳带上料工位完成耳带的定长输送、张紧定位、热熔焊接后的余料剪切工序，也可适配独立的耳带焊接专机做配套执行单元，替代传统人工剪耳带的冗余工序，适配每分钟80-120片的中高速口罩产线节拍，不会因为剪切环节拖慢整线的生产效率。从结构布局来看，整套机构采用卧式长轴安装布局，底部的直线滑台作为核心进给载体，滑台的驱动端采用带座轴承支撑的滚珠丝杠传动，丝杠末端通过联轴器连接驱动源，滑台的动板上集成了剪切执行组件、耳带夹持组件与定位挡块，滑台的有效行程预留了足够的工位切换距离，

　　安装时需要保证滑台导轨平面与口罩本体输送线的上平面平行度公差控制在0.05mm以内，避免进给过程中剪切位置偏移导致耳带长度不一致。剪切组件采用气动剪钳作为执行末端，剪钳的开合角度通过进气节流阀调节，剪口位置正对耳带焊接点位的外侧2mm处，保证剪切后耳带的预留长度符合医用外科口罩的尺寸要求，不会出现余料过长或者剪到焊接点导致耳带脱落的问题；夹持组件采用平行气动手指搭配定制的夹爪，夹爪的夹持面做了滚花处理，避免耳带在张紧过程中出现打滑移位，夹爪的开合行程适配3-5mm宽度的扁耳带与圆耳带，不需要更换夹爪就能适配不同规格的耳带原料。机构的尾端设置了耳带导向座，导向座上开有与耳带直径匹配的导向孔，耳带从料架引出后穿过导向孔进入夹持工位，

　　导向孔的位置与夹爪的夹持中心、剪口中心保持同轴度，避免耳带送进过程中出现卡滞、偏斜的问题。整套机构的安装基准面为底部的安装底板，底板上开有长圆形的安装腰孔，可根据不同产线的机架安装孔位调整横向安装位置，安装时需要保证剪钳的下平面与口罩输送线的载具上平面预留1-2mm的安全间隙，避免机构进给过程中与载具发生碰撞干涉。设计过程中优先考虑了产线换型的适配性，所有的执行组件都采用模块化安装方式，剪切组件、夹持组件都通过内六角螺丝固定在滑台动板上，当需要生产不同规格的口罩时，只需要调整定位挡块的位置、更换对应规格的剪钳头，就能快速完成换型调试，不需要对整套机构做大规模拆解。气路布局全部采用侧面走线的方式，

　　所有气管都通过理线夹固定在滑台的拖链内部，避免滑台往复运动过程中气管被拉扯、磨损，拖链的弯曲半径预留了足够的余量，保证气管在全程运动过程中不会出现折瘪导致气路不通的问题。机构的行程两端都设置了硬限位挡块与缓冲器，当滑台运动到两端极限位置时，缓冲器会吸收动板的冲击动能，避免硬碰撞导致机构定位精度偏移，同时搭配原位传感器与到位传感器，给控制系统反馈实时位置信号，保证整套机构的动作节拍与整线的其他工位保持同步，不会出现动作错位的问题。在实际生产场景中，这套机构可以直接对接现有口罩产线的PLC控制系统，不需要额外增加独立的控制单元，IO点位只需要接入滑台驱动的脉冲信号、气动阀组的控制信号、位置传感器的反馈信号就能完成调试，对于老旧产线的升级改造也有很好的适配性，不需要对原有产线的控制系统做大规模修改。剪切后的耳带余料会通过机构下方的废料滑槽直接落入废料收集盒，不会散落在产线台面上造成卡料或者污染产品的问题，日常维护只需要定期给直线导轨加注润滑脂、清理剪口位置的残留热熔胶屑，就能保证长期稳定运行，维护成本远低于传统的旋转式剪切机构。
