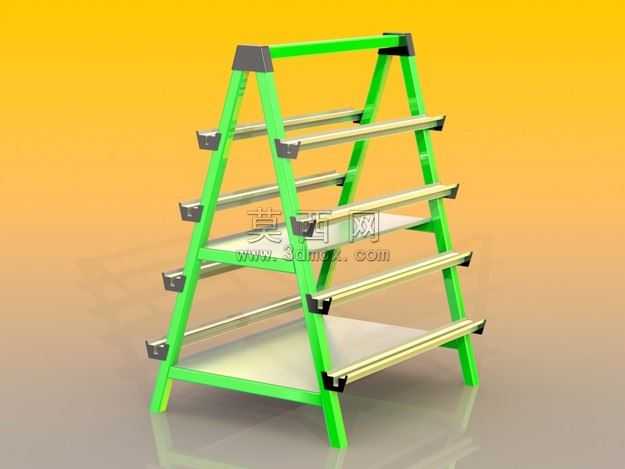

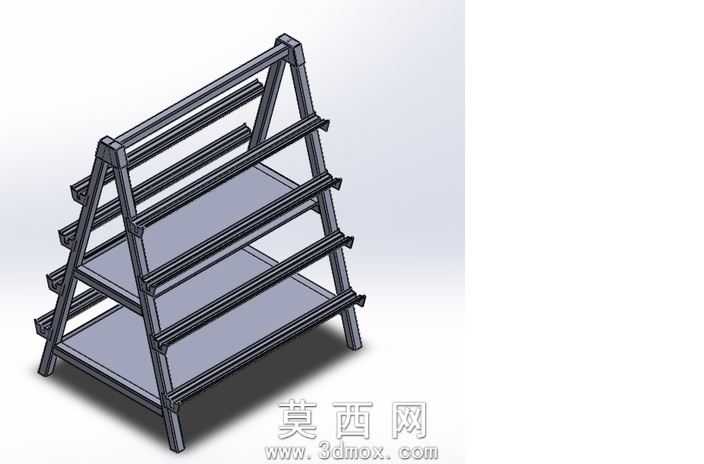

多层梯形置物工具收纳架三维设计

本作品为多层梯形结构的工具收纳置物架，采用三维参数化建模方式完成整体设计，建模过程中优先采用自底向上的装配逻辑，先完成单一部件的特征绘制，再通过配合约束完成整体装配，确保各部件之间的连接关系符合实际生产装配逻辑。整体框架采用型材类构件搭建，建模时对框架杆件的连接节点做了细节处理，还原了杆件插接、端部封边的结构特征，避免了模型出现穿模、错位的问题。架体采用三层水平置物板搭配后侧多层横向挂杆的组合结构，水平置物板可放置体积较大、重量较高的盒装工具、工装配件，后侧的横向挂杆可悬挂长柄工具、线缆类配件，充分利用梯形架的立面空间，提升整体收纳容量。材质渲染阶段，框架部分采用哑光深灰金属材质，模拟工业级喷塑钢材的表面质感，调整材质的粗糙度、反光度参数，还原金属构件磨砂哑光的视觉效果，置物板采用浅灰哑光硬质板材材质，与框架形成柔和的色彩区分，同时避免材质反光过强影响结构展示。结构设计上采用上窄下宽的梯形轮廓，底部支撑脚向外微张，有效提升架体的放置稳定性，避免放置重物后出现侧翻风险，各层置物板与框架之间采用嵌入式搭接结构，保证承重时的结构强度，横向挂杆与后侧框架采用贯穿式连接，保证悬挂重物时的连接可靠性。设计过程中充分考虑车间工具收纳的实际使用场景，合理规划各层的间距尺寸，既保证大尺寸工具可以顺利放置，又避免层间距过大造成空间浪费，整体模型无冗余特征，各部件的尺寸参数符合常规五金置物架的生产规格，可直接用于结构验证、生产参考或场景搭建使用。
